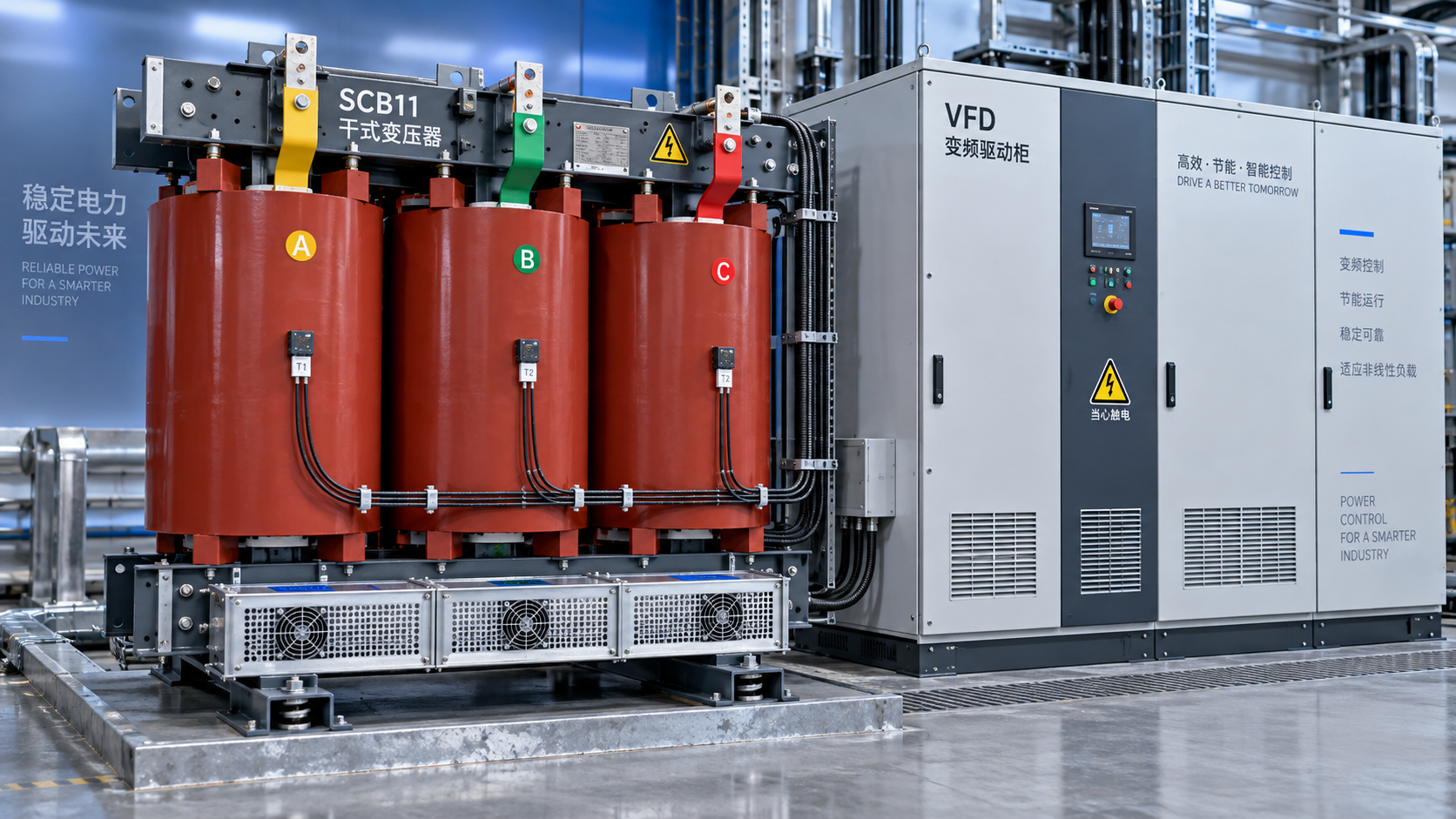

Как гармонические нагрузки влияют на превышение температуры трансформатора SCB11

Гармонические нагрузки могут привести к превышению допустимого повышения температуры трансформатора SCB11, даже если ток, измеренный по действующему значению, остается в пределах номинального. Проблема заключается не просто в «увеличении тока». Нелинейные нагрузки изменяют частотный состав тока, повышая потери на вихревые токи в обмотках и другие добавочные потери, которые не отражаются в обычном проценте загрузки.

Поэтому для установок с частотно-регулируемыми приводами, системами ИБП или оборудованием с выпрямителями тепловая оценка должна учитывать не только номинальную мощность в кВА и коэффициент гармонических искажений тока (THD), но и спектр гармоник, характеристики потерь трансформатора и фактические условия охлаждения. Одно лишь обозначение SCB11 не подтверждает возможность работы при гармонической нагрузке.

Почему номинальный действующий ток не гарантирует номинальное повышение температуры

Трансформатор SCB11, как правило, представляет собой сухой распределительный трансформатор с литой изоляцией. Его характеристики по повышению температуры определяются при заданных условиях испытаний. Не следует автоматически считать эти условия соответствующими условиям в помещении, заполненном оборудованием с силовой электроникой.

Основные потери в сопротивлении обмотки пропорциональны квадрату полного действующего тока. Если действующие значения двух форм тока одинаковы, их основные потери I²R при одинаковом сопротивлении обмотки в целом будут сопоставимы. Однако дополнительные потери могут существенно различаться.

Гармонические токи создают поля рассеяния более высокой частоты. Эти поля индуцируют вихревые токи в проводниках обмоток и вызывают дополнительный нагрев токопроводящих конструктивных элементов. Скин-эффект и эффект близости также изменяют распределение тока. В результате трансформатор, через который протекает искаженный ток, может нагреваться сильнее, чем трансформатор с синусоидальным током той же величины действующего значения.

Здесь важно различать среднюю температуру обмотки и локальную температуру наиболее нагретой точки. Встроенные датчики контролируют температуру в определенных местах и не обязательно выявляют самый горячий участок проводника. Благоприятные показания температуры полезны для оценки работы оборудования, но сами по себе не подтверждают способность трансформатора работать с гармонической нагрузкой без превышения температуры.

Анализируйте спектр, а не только значение THD

Коэффициент гармонических искажений тока (THD) сопоставляет действующее значение суммы гармонических токов с током основной частоты. Он характеризует искажения, но не показывает, как они распределены по частотному спектру. Две нагрузки с одинаковым THD могут создавать разные потери на вихревые токи в обмотках.

Для предварительной оценки часто используют зависимость, при которой вклад каждой гармоники учитывается с весом, пропорциональным квадрату ее порядка:

Весовой коэффициент потерь на вихревые токи в обмотке ∝ Σ h²I_h²

Здесь h — порядок гармоники, а I_h — действующее значение тока этой гармоники. Согласно этой упрощенной зависимости, при одинаковой величине токов гармоник одиннадцатого и пятого порядков соотношение весовых коэффициентов потерь на вихревые токи составляет 121/25. Это математическая иллюстрация, а не прогноз общих потерь трансформатора: фактический результат зависит от геометрии проводников и эффектов, изменяющихся с частотой.

Другие добавочные потери не обязательно подчиняются той же зависимости h². Применение этого весового коэффициента ко всем измеренным потерям под нагрузкой приведет к завышенной или некорректной оценке нагрева. Для обоснованного расчета необходимо отдельно учитывать потери в сопротивлении обмотки, потери на вихревые токи в обмотке и другие добавочные потери, используя данные, подтвержденные производителем.

Есть и другая практическая ловушка: THD может увеличиваться при снижении тока основной частоты. Слабо нагруженный ИБП может показывать высокий процент искажений, хотя абсолютная величина гармонического тока у него ниже, чем при большей нагрузке. Фиксируйте токи гармоник, действующий ток и режим работы одновременно, а не оценивайте тепловой риск только по THD.

Условия установки могут усугубить проблему нагрева

Производственная линия с частотно-регулируемыми приводами наглядно показывает сложность оценки. При частичной загрузке трансформатор может работать без проблем, а при одновременной работе нескольких приводов испытывать продолжительные дополнительные потери. Важно учитывать суммарный спектр тока на выводах трансформатора, а не просто складывать значения THD из паспортных данных оборудования. На суммарный спектр влияют фазовые соотношения гармоник и различия в режимах работы оборудования.

В сбалансированных трехфазных системах с шестипульсными выпрямителями обычно следует уделить внимание гармоникам пятого и седьмого порядков. В четырехпроводных системах, питающих однофазное нелинейное оборудование, необходимо отдельно проверить нагрузку нейтрали и схемы соединения обмоток с учетом кратных трем гармоник. Обмотка, соединенная треугольником, может создавать путь для циркуляции некоторых составляющих нулевой последовательности, но это не устраняет их тепловое воздействие.

Условия охлаждения могут превратить приемлемое увеличение потерь в эксплуатационное ограничение. Проверьте ограничения корпуса, наличие препятствий в воздушных каналах, температуру воздуха на входе в помещение, производительность вентиляции и рециркуляцию горячего воздуха. Принудительное воздушное охлаждение обеспечивает только номинальные характеристики, указанные для соответствующего режима охлаждения. Установка дополнительных вентиляторов не заменяет проверку способности трансформатора работать с гармонической нагрузкой.

Для снижения нагрузки нужен расчет потерь, а не универсальный процент

Универсального процента снижения нагрузки из-за гармоник, подходящего для всех трансформаторов SCB11, не существует. У устройств одинаковой номинальной мощности могут различаться конструкция проводников, доля потерь на вихревые токи и тепловой запас. Правило, основанное на THD, может помочь выявить проблему, но не должно определять окончательный предел нагрузки.

При технической оценке следует установить:

• Спектр гармоник по каждой фазе при характерных режимах работы, включая продолжительные периоды высокой нагрузки.
• Исходные потери под нагрузкой, предоставленные производителем, условия по температуре и применяемое при оценке гармоник разделение потерь.
• Допустимый режим охлаждения, условия окружающей среды, высоту над уровнем моря и конструкцию корпуса.
• Допустимую длительную нагрузку, ограничения по повышению температуры и настройки защит для предполагаемого режима работы.

Стандарт IEEE C57.110 содержит рекомендации по оценке способности трансформаторов работать с несинусоидальными токами нагрузки. IEC 60076-11 устанавливает требования к сухим трансформаторам. Для проекта необходимо подтвердить применимые редакции этих стандартов и их соответствие условиям контракта. Коэффициент гармонических потерь или K-фактор может служить основой для обсуждения, но ни один из них сам по себе не гарантирует соблюдение допустимого повышения температуры.

Также следует измерять искажения напряжения. Гармоники тока главным образом увеличивают добавочные потери под нагрузкой, тогда как искаженное напряжение питания может влиять на потери в магнитопроводе. Раздельный учет этих механизмов позволяет не относить любое повышение температуры исключительно к току обмотки.

Что запросить у поставщика и что меняет альтернативная конструкция

Jiangsu Shengda Power Equipment Co., Ltd. поставляет сухие трансформаторы серии SCB, масляные трансформаторы и компактные подстанции. При запросе на оборудование для работы с гармонической нагрузкой целесообразно попросить документированную тепловую оценку для предполагаемого спектра, а не просто подтверждение наличия модели SCB11.

В опубликованных материалах компании указана сертификация ISO9001 и приведены ссылки на стандарты GB1094.1-2-1996 и GB/T6451-2008. Сертификация системы менеджмента качества не подтверждает способность конкретного устройства работать с гармонической нагрузкой. Также следует проверить, соответствуют ли указанные стандарты с датированными редакциями текущей спецификации проекта и применимым требованиям к сухим трансформаторам.

Если это допускают требования пожарной безопасности, условия размещения и технического обслуживания, в качестве отдельного варианта конструкции можно рассмотретьмасляный силовой трансформатор серии S11. Указанные для него сердечник из электротехнической стали, обмотки из бескислородной меди и герметичный гофрированный бак относятся к материалам и конструкции масляной системы. Сами по себе эти особенности не обеспечивают подавление гармоник. Масляное охлаждение изменяет отвод тепла, но потери от гармоник все равно необходимо оценивать.

Для существующей установки перед изменением мощности или системы охлаждения зафиксируйте синхронизированные спектры токов, нагрузку, температуру окружающей среды и динамику температуры обмоток. Для новой установки приложите к запросу ожидаемый профиль нелинейной нагрузки. Критерий приемки должен быть сформулирован однозначно: трансформатор обязан соблюдать согласованные тепловые ограничения при заданной гармонической нагрузке, а не просто выдерживать требуемый действующий ток.
