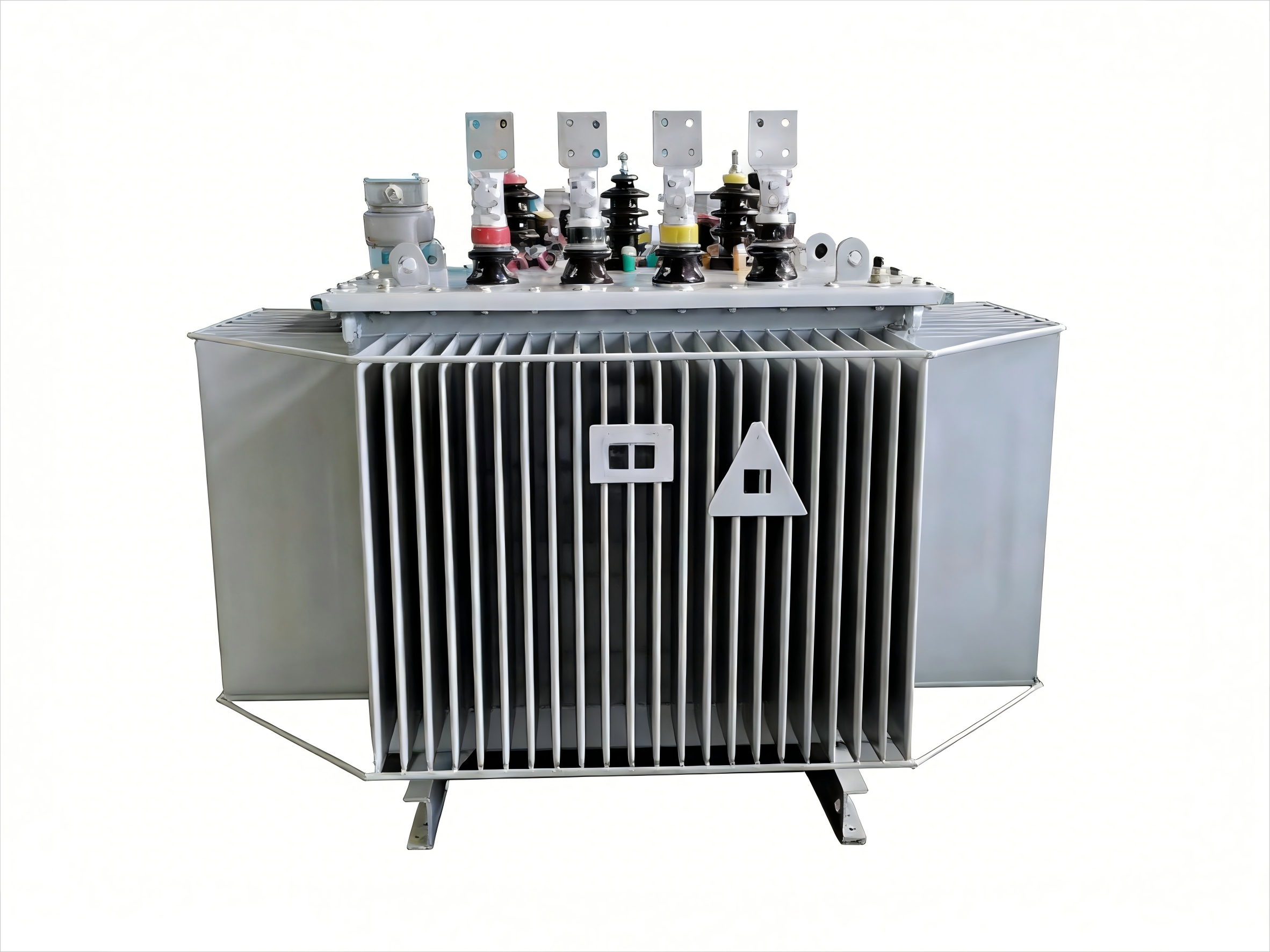

Серия S11 Масляные силовые трансформаторы

Name: Серия S11 Масляные силовые трансформаторы
SKU: -1

Масляные силовые трансформаторы серии S11-M нашей компании обладают такими преимуществами, как низкие потери, низкий уровень шума и высокая эффективность, обеспечивая отличный энергосберегающий эффект и снижая загрязнение. По сравнению с обычными масляными трансформаторами, полностью герметичный трансформатор исключает расширительный бак; изменения объема масла автоматически регулируются и компенсируются за счет эластичности гофрированных листов в гофрированном баке. Трансформатор изолирован от воздуха, предотвращая и замедляя ухудшение качества масла и старение изоляции, повышая надежность работы и не требуя обслуживания при нормальной эксплуатации.



Предыдущая:Больше нет контента

Следующая:Серия S13 Масляный силовой трансформатор

Описание продукта

1. Сердечник трансформатора изготовлен из импортных высококачественных холоднокатаных листов электротехнической стали, что значительно снижает потери холостого хода и ток холостого хода. Сердечник также скреплен для обеспечения его компактности и снижения уровня шума.

2. Обмотки высокого и низкого напряжения намотаны из бескислородной меди. Низковольтные обмотки мощностью 500КВА и ниже имеют двухслойную цилиндрическую структуру, а обмотки мощностью 630КВА и выше — двух- или четырехспиральную структуру. Высоковольтная обмотка выполнена в многослойной цилиндрической структуре.

3. Группа соединений трансформатора — Dyn11, что снижает влияние гармоник на сеть и улучшает качество электроснабжения.

4. Трансформатор имеет полностью герметичную конструкцию, что увеличивает срок его службы и исключает необходимость подъема сердечника и технического обслуживания.

5. Фактический уровень шума ниже стандартного.

После нормальной транспортировки данная серия трансформаторов может быть установлена с соответствующими компонентами и подвергнута приемочным испытаниям без необходимости проверки подъема сердечника. После прохождения испытаний трансформатор может быть введен в эксплуатацию.

Основные параметры производительности серии S11 Type 10KV с двумя обмотками:

Модель	Номинальная мощность (кВА)	Схема соединения	Комбинация напряжений (кВ)			Потери холостого хода (Вт)	Потери нагрузки (Вт)	Ток холостого хода (%)	Импеданс короткого замыкания (%)
Модель				Высокое напряжение	Диапазон регулирования	Низкое напряжение
S11-M-30	30	Yyn0 или Dyn11	6、6.3、10、10.5	±5% или ±2×2.5%	0.4	100	630/600	1.5	4.0
S11-M-50	50					130	910/870	1.3	4.0
S11-M-63	63					150	1090/1040	1.2	4.0
S11-M-80	80					180	1310/1250	1.2	4.0
S11-M-100	100					200	1580/1500	1.1	4.0
S11-M-125	125					240	1890/1800	1.1	4.0
S11-M-160	160					280	2310/2200	1.0	4.0
S11-M-200	200					340	2730/2600	1.0	4.0
S11-M-250	250					400	3200/3050	0.90	4.0
S11-M-315	315					480	3830/3650	0.90	4.0
S11-M-400	400					570	4520/4300	0.80	4.0
S11-M-500	500					680	5410/5100	0.80	4.0
S11-M-630	630					810	6200	0.60	4.5
S11-M-800	800					980	7500	0.60	4.5
S11-M-1000	1000					1150	10300	0.60	4.5
S11-M-1250	1250					1360	12000	0.50	4.5
S11-M-1600	1600					1640	14500	0.50	4.5
S11-M-2000	2000					1940	18300	0.40	5.0
S11-M-2500	2500					2290	21200	0.40	5.0

Примечание: Значение потерь нагрузки выше косой черты в таблице относится к группам соединений Dyn11 или Yzn11, а значение потерь нагрузки ниже косой черты относится к Yyn0.

Основные параметры производительности серии S11 Type 20KV с двумя обмотками:

Модель	Номинальная мощность (кВА)	Схема соединения	Комбинация напряжений (кВ)			Потери холостого хода (W)	Потери нагрузки (W)	Ток холостого хода (%)	Сопротивление короткому замыканию (%)
		Схема соединения		Высокое напряжение	Диапазон регулирования	Низкое напряжение
S11-M-30	30	Dyn11	20	±5%	0.4	100	690	2.1	5.5
S11-M-50	50				0.4	130	1010	2.0	5.5
S11-M-63	63				0.4	150	1200	1.9	5.5
S11-M-80	80				0.4	180	1440	1.8	5.5
S11-M-100	100				0.4	200	1730	1.6	5.5
S11-M-125	125			±5% или ±2×2.5%	0.4	240	2080	1.5	5.5
S11-M-160	160				0.4	290	2540	1.4	5.5
S11-M-200	200				0.4	340	3000	1.3	5.5
S11-M-250	250				0.4	400	3620	1.2	5.5
S11-M-315	315				0.4	480	4210	1.1	5.5
S11-M-400	400				0.4	570	4970	1.0	5.5
S11-M-500	500				0.4	680	5940	1.0	5.5
S11-M-630	630				0.4	810	6820	0.9	6.0
S11-M-800	800				0.4	980	8250	1.8	6.0
S11-M-1000	1000				0.4	1150	11330	0.7	6.0
S11-M-1250	1250				0.4	1380	13200	0.7	6.0
S11-M-1600	1600				0.4	1660	15950	0.6	6.0
S11-M-2000	2000				0.4	1950	19140	0.6	6.0
S11-M-2500	2500				0.4	2340	22220	0.5	6.0

Примечание: Данный трансформатор 20KV может быть оснащен двойным напряжением на стороне высокого напряжения по требованию заказчика. То есть входной терминал трансформатора может быть переключен с помощью переключателя в зависимости от двух различных напряжений (20KV и 10KV) на одной стороне.
