Класс пожарного поведения F1 означает, что сухой трансформатор соответствует применимым требованиям IEC 60076-11 по ограничению горючести при установленных условиях испытаний. Это не означает, что трансформатор является пожаробезопасным. При оценке трансформатора с огнезащитными свойствами для внутреннего электрощитового помещения важно выяснить, подтверждается ли класс соответствующим протоколом испытаний, а не просто указано ли «F1» в брошюре.

Это различие важно при согласовании оборудования, размещаемого рядом с зонами пребывания людей, путями эвакуации или другими критически важными объектами. Класс, не подтверждённый документами, может оставить пробел в оценке пожарного риска; даже подлинный класс можно трактовать неправильно, принимая его за основание для отказа от вентиляции, обнаружения пожара, противопожарных преград или мер электрической защиты.

F1 описывает пожарное поведение, а не огнестойкость

IEC 60076-11 распространяется на сухие силовые трансформаторы и включает классификацию пожарного поведения. Класс F1 применяется к трансформаторам, для которых требуется ограниченная горючесть. Классификация также предусматривает минимизацию выделения токсичных веществ и непрозрачного дыма. Эти требования касаются поведения трансформатора при воздействии предписанных условий пожара.

F1 — это не предел огнестойкости, выраженный во времени. Класс не устанавливает, как долго трансформатор будет сохранять работоспособность при пожаре в здании, и не означает, что оборудование имеет огнестойкий корпус. Трансформатору с этой классификацией нельзя приписывать способность бесконечно выдерживать пожар или продолжать подачу электроэнергии во время пожара.

Различие между F0 и F1 полезно учитывать при проверке спецификации. Для F0 не установлены специальные требования к пожарному поведению, предусмотренные для F1. Однако обозначение F0 само по себе не является полной оценкой безопасности установки: важны планировка здания, конструкция оборудования и системы защиты.

Прежде чем принять маркировку, изучите протокол испытаний

Распространённая проблема при проверке документов — заявление о соответствии F1 сопровождается стандартными результатами электрических испытаний. Эти результаты могут подтверждать сопротивление обмоток, потери, характеристики изоляции и другие производственные проверки, но они не заменяют испытания пожарного поведения. Доказательства должны непосредственно подтверждать заявленную классификацию.

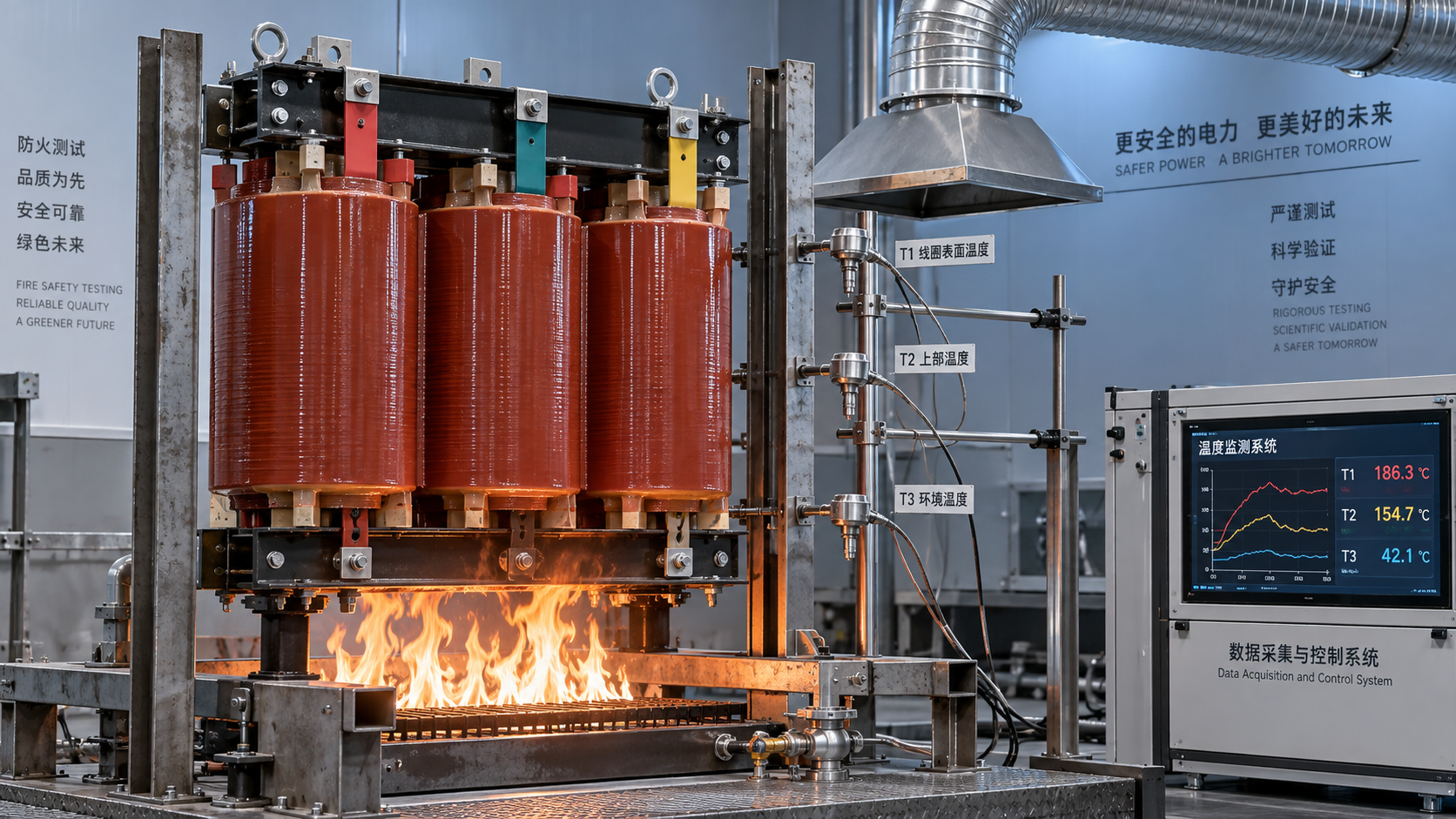

Предписанное испытание на пожарное поведение проводят на представительном образце трансформатора, подвергаемом воздействию заданных условий воспламенения и нагрева. Его цель — оценить поведение в контролируемых условиях, в том числе развитие и затухание горения и характеристики, связанные с дымообразованием. Это не имитация всех возможных пожаров в электрощитовых помещениях.

Запросите применимую редакцию стандарта и полный протокол, включая идентификационные данные образца, схему испытаний, измеренные результаты, критерии приемки и заключение. Сертификат или краткое описание могут помочь определить, какое требование заявлено, но в них может быть недостаточно информации, чтобы подтвердить применимость результатов к предлагаемой конструкции.

Не трактуйте положительный результат по дымообразованию как доказательство того, что были отдельно измерены все возможные токсичные газы. Проверьте, какие именно сведения приведены в протоколе и как применимая редакция стандарта рассматривает опасные выбросы. Если проект требует дополнительных данных о выбросах, укажите это отдельно, а не предполагайте, что обозначение F1 автоматически их подтверждает.

Соответствует ли испытанная конструкция поставляемому трансформатору?

Ключевой вопрос прослеживаемости — распространяется ли протокол на предлагаемый трансформатор. Протокол испытаний пожарного поведения может относиться к представительному образцу, а не к каждой единице серийного выпуска. Поэтому важно установить связь между испытанной конструкцией и поставляемой моделью.

Обсудите с поставщиком следующие пункты:

• Идентификация: Указано ли в протоколе, техническом предложении и чертежах одно и то же семейство конструкций и объяснена ли связь между испытанным образцом и поставляемой моделью?
• Система изоляции: Соответствуют ли смола, наполнители, армирующие материалы и другие значимые горючие материалы тем, что использовались в испытанной конструкции?
• Конструкция: Изменились ли геометрия обмоток, количество изоляционных материалов или другие характеристики, влияющие на пожарное поведение?
• Область применения результатов: Если заявленный класс относится к конструкции, отличающейся от испытанного образца, какими документами обоснована применимость результатов?
• Достоверность протокола: Можно ли идентифицировать выдавшую его лабораторию и соответствует ли её компетентность или аккредитация требованиям проекта?

Совпадения префикса модели или внешнего сходства недостаточно. Недостаточно и заявления о применении той же смолы. На пожарное поведение могут влиять рецептура материала, производственный контроль и конструкция в целом, прошедшая испытания.

Если связь между испытанным и предлагаемым исполнением неясна, запросите письменное обоснование применимости, подкреплённое технической документацией. Не распространяйте результаты протокола самостоятельно на конструкции с другими номинальными мощностями или исполнениями только потому, что они входят в одну серию каталога.

Разграничивайте подтверждение материалов, трансформатора и здания

Сертификат горючести смолы может служить подтверждением при выборе материала, но отвечает на более узкий вопрос, чем испытание пожарного поведения трансформатора. Аналогично, сертификация ISO 9001 относится к системе менеджмента качества и не подтверждает класс F1 отдельного трансформатора.

Классификации по условиям окружающей среды и климатическим условиям также имеют иное назначение. Они относятся к установленным воздействиям окружающей среды и климатическим условиям эксплуатации, а не к характеристикам, определяемым классом пожарного поведения. Рассматривайте каждое обозначение как отдельное требование, для которого нужны собственные подтверждающие документы.

При проверке безопасности внутренней установки необходимо также учитывать трассы кабелей, соседние горючие материалы, вентиляцию, доступ для экстренного реагирования и последствия попадания дыма в помещения, где находятся люди. Класс F1 не решает эти вопросы на уровне здания.

Даже при ограниченной горючести изоляции возможны электрические неисправности. Координация защит, контроль температуры, правильная нагрузка и техническое обслуживание помогают снизить риски воспламенения и перегрева, которые сама по себе классификация предотвратить не может.

Маслонаполненный вариант требует отдельной оценки

Классификация F1 по IEC 60076-11 относится к стандартам на сухие трансформаторы. Её нельзя переносить на маслонаполненное оборудование на том основании, что оно характеризуется как энергоэффективное, малошумное или подходящее для конкретного объекта.

Например, силовые маслонаполненные трансформаторы серии S22 представлены как линейка энергосберегающего оборудования с оптимизированной конструкцией магнитопровода и обмоток, сниженными потерями холостого хода и средствами уменьшения шума. В информации о поставляемой продукции указаны GB20052-2020 и JB/T10088-2016. Эти ссылки на стандарты и эксплуатационные характеристики не подтверждают класс F1.

Если вместо сухого трансформатора рассматривается маслонаполненное исполнение, оцените изоляционную жидкость, меры по локализации утечки, противопожарное разделение и требования к монтажу отдельно. Если спецификация прямо требует класс F1 по IEC 60076-11, переход на другую технологию должен сопровождаться документированной технической оценкой, а не предположением об эквивалентности вариантов.

Преобразуйте требование в решение о согласовании

В закупочной документации следует указать тип трансформатора, требуемый класс пожарного поведения, применимую редакцию IEC 60076-11 и документы, необходимые до согласования. Не используйте формулировку «пожаробезопасный трансформатор», поскольку она обещает больше, чем подтверждает классификация.

Практичная формулировка требования: «Предоставить сухой трансформатор с классом пожарного поведения F1 по указанной редакции IEC 60076-11, подтверждённым соответствующим протоколом испытаний и документированным обоснованием применимости результатов к предлагаемой конструкции». Добавьте любые специфические для проекта требования к компетентности лаборатории, принятию документации или уведомлению об изменениях конструкции.

1. Убедитесь, что предлагаемое оборудование входит в область применения соответствующего стандарта.
2. Сопоставьте вывод о классе в протоколе с зарегистрированными результатами и критериями приемки.
3. До выпуска оборудования устраните расхождения между испытанным образцом и предлагаемой конструкцией.
4. Сохраните принятые подтверждающие документы в документации на оборудование и установите порядок рассмотрения соответствующих изменений конструкции.

Если в документах отсутствуют страницы, неясна идентификация образца или не подтверждено распространение результатов на предлагаемую конструкцию, заявление о классе F1 следует считать неподтверждённым до устранения этих вопросов. Даже после принятия классификации согласование установки остаётся отдельным решением, основанным на электротехническом проекте, противопожарной стратегии и применимых местных требованиях.
