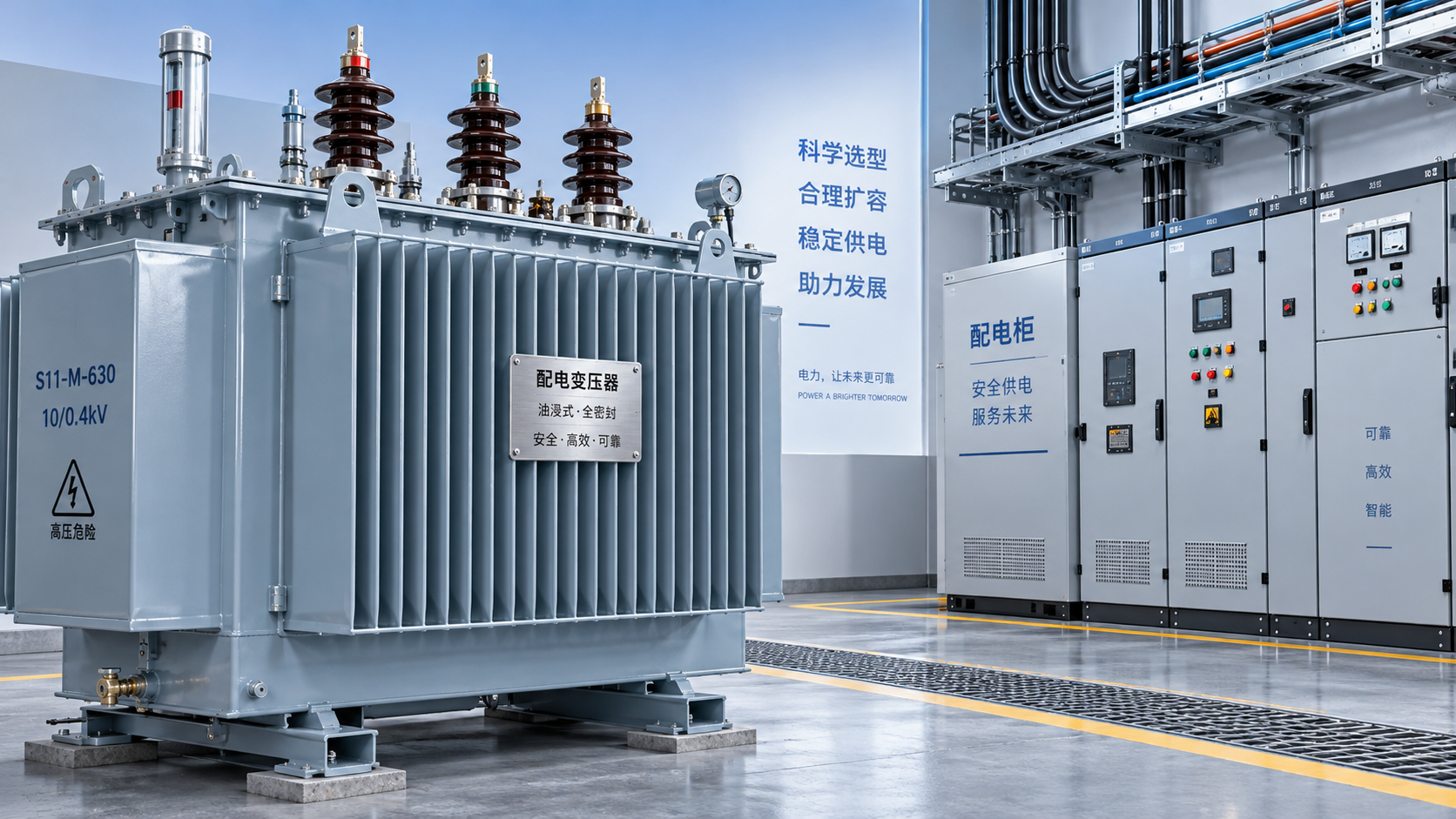

Какой запас мощности должен иметь распределительный трансформатор, чтобы обеспечить рост нагрузки без неоправданных капитальных затрат и увеличения потерь холостого хода? Запас 15–25% сверх расчетного пикового спроса может служить полезной отправной точкой при планировании, но это не универсальное правило проектирования. Требуемая номинальная мощность зависит от неодновременности нагрузок, коэффициента мощности, гармоник, условий окружающей среды, планов расширения и последствий отключения.

Для технических специалистов, оценивающих варианты, главный вопрос заключается не просто в том, какой объем неиспользуемой мощности следует приобрести. Важно понять, какой полезный резерв останется в условиях фактической эксплуатации трансформатора и оправдывает ли этот резерв затраты за весь срок службы.

Определите, что понимается под «запасом мощности», прежде чем сравнивать номиналы

Два часто используемых процента описывают разные величины. Запас относительно спроса рассчитывается по отношению к нагрузке, а неиспользуемая мощность — по отношению к номинальной мощности трансформатора.

• Запас при выборе номинала: (номинальная мощность трансформатора − спрос) ÷ спрос.
• Неиспользуемая мощность: (номинальная мощность трансформатора − спрос) ÷ номинальная мощность трансформатора.

Трансформатор мощностью 1 000 кВА, питающий нагрузку 800 кВА, имеет запас 25% относительно спроса, но неиспользуемыми остаются лишь 20% его номинальной мощности. Путаница в этих определениях может создать впечатление, что вполне обоснованные предложения противоречат друг другу.

Явно укажите основу расчета в спецификации. Например: «Обеспечить запас мощности не менее 20% сверх прогнозируемого максимума совпадающей нагрузки с учетом снижения мощности из-за условий на объекте». Такая формулировка полезнее, чем «предусмотреть запас 20%».

Определите фактическую нагрузку трансформатора

Начните с максимума совпадающей нагрузки, а не с суммарной мощности, указанной на шильдиках оборудования. На заводе компрессоры, технологические нагреватели, вентиляция и производственное оборудование редко одновременно работают на максимальной нагрузке. Однако принятая неодновременность должна соответствовать графикам работы, а не оптимистичным предположениям.

Для действующей установки изучите данные интервальных счетчиков за репрезентативные производственные циклы и сезоны. Проверьте, не занижает ли зарегистрированный максимум наличие остановок, необычно низкий объем выпуска или отсутствие сезонных нагрузок. Для новой установки составьте ведомость нагрузок с указанием рабочей нагрузки, коэффициента мощности, рабочего цикла и обоснованной вероятности одновременной работы.

Если гармонические искажения незначительны, полную мощность можно оценить по формуле:

Спрос, кВА = спрос, кВт ÷ коэффициент мощности

Таким образом, совпадающая нагрузка 450 кВт при коэффициенте мощности 0,90 составляет приблизительно 500 кВА. Для нелинейных нагрузок используйте истинный коэффициент мощности или измеренную полную мощность, а не только коэффициент смещения фаз.

Пуск электродвигателей следует проверять отдельно. Трансформатор может обладать достаточной длительной нагрузочной способностью, но при пуске крупного двигателя вызывать недопустимое падение напряжения. На результат влияют сопротивление трансформатора, мощность вышестоящей сети, способ пуска и другие подключенные нагрузки. Универсальный процент запаса мощности не заменяет такую оценку.

Обоснуйте выбранный номинал с учетом планового запаса

Практическая последовательность выбора номинала позволяет отдельно учесть известный прирост нагрузки и эксплуатационный резерв:

1. Рассчитайте текущий максимум совпадающей нагрузки в кВА.
2. Добавьте обоснованную нагрузку от расширения за выбранный период планирования.
3. Примените эксплуатационный запас с учетом неопределенности и требований к надежности электроснабжения.
4. Проверьте полезную мощность в условиях объекта.
5. Выберите стандартный номинал и проверьте характеристики напряжения, защиту и потери.

Раздельное выполнение этих шагов предотвращает двойной учет. Если прогноз уже содержит значительный запас на неопределенное расширение, добавление еще одного большого процента «на будущий рост» может привести к завышенному номиналу, не улучшив обоснованность решения.

Пример выбора номинала

Рассмотрим установку с пиковой нагрузкой 450 кВт при коэффициенте мощности 0,90. Ожидается, что планируемое расширение увеличит спрос по совпадающей полной мощности на 15%. Затем специалист отдельно закладывает эксплуатационный запас 20%.

Кандидат мощностью 800 кВА будет работать примерно на 72% номинала при прогнозируемом пике — до учета возможного снижения мощности из-за условий на объекте. Фактический резерв превышает первоначально заданные 20%, поскольку номиналы трансформаторов выбираются из стандартного ряда, а не произвольно.

Предположим, что по результатам оценки изготовителя для данной установки допустимо использовать только 85% номинальной мощности. Тогда полезная мощность трансформатора на 800 кВА составит 680 кВА — меньше требуемых по плану 690 кВА. В этом случае потребуется рассмотреть трансформатор большего номинала, улучшение вентиляции или другое инженерное решение. Значение 85% приведено для примера и не является стандартным коэффициентом снижения мощности.

Когда первоначальный запас 15–25% следует пересмотреть

Температура, высота над уровнем моря и условия размещения

Высокая температура окружающей среды, ограниченный приток воздуха, высота над уровнем моря и близость источников тепла могут снижать тепловую нагрузочную способность. Важнее температура воздуха непосредственно вокруг установленного трансформатора, чем средние погодные показатели региона. Особое внимание вентиляции и отводу тепла необходимо уделять комплектным трансформаторным подстанциям и закрытым помещениям.

Подтвердите заданные условия эксплуатации и запросите у изготовителя оценку теплового режима, если фактические условия отличаются от тех, для которых установлен номинал. IEC 60076-7 содержит рекомендации по нагрузке трансформаторов с минеральным маслом, а IEC 60076-12 — сухих трансформаторов. Руководствуйтесь применимыми договорными стандартами и актуальными требованиями проекта, не предполагая, что любой опубликованный номинал можно использовать без изменений.

Гармоники и неравномерная нагрузка фаз

Частотно-регулируемые приводы, ИБП, выпрямители и другие нелинейные нагрузки могут увеличивать потери на вихревые токи в обмотках и дополнительные потери рассеяния. Поэтому две установки с одинаковой нагрузкой в кВА могут создавать разную тепловую нагрузку.

Передайте изготовителю ожидаемый спектр гармоник или репрезентативные результаты измерений. Обычный трансформатор большей мощности не обязательно равноценен трансформатору, рассчитанному на работу с высоким содержанием гармоник. Также проверьте токи фаз: допустимая суммарная трехфазная нагрузка может скрывать перегрузку одной из фаз.

Неопределенность расширения и критически важное электроснабжение

Документально подтвержденное расширение обосновать проще, чем неопределенное ожидание, что «объект будет расти». Укажите оборудование, предполагаемые сроки его установки и вклад в одновременную нагрузку. Если сроки и масштабы роста неясны, сравните поэтапное расширение с приобретением всей ожидаемой мощности сразу.

Для критически важных объектов может потребоваться не только запас кВА. Резервные трансформаторы, секционированные сборные шины, автоматическое переключение источников или отключение нагрузки позволяют учесть сценарии отказа, с которыми один трансформатор увеличенной мощности не справится. Запас мощности и резервирование электроснабжения — разные проектные решения.

Сравнивайте потери за весь срок службы, а не только процент загрузки

Увеличение номинала не обязательно повышает эффективность. Потери холостого хода сохраняются, пока трансформатор находится под напряжением, даже при низкой нагрузке. Потери под нагрузкой обычно увеличиваются приблизительно пропорционально квадрату тока нагрузки с учетом влияния температуры и гармоник.

Для предварительного сравнения используйте данные изготовителя:

Годовая энергия потерь ≈ P₀ × часы под напряжением + Σ[P_k × доля нагрузки² × продолжительность интервала в часах]

Здесь P₀ — потери холостого хода, а P_k — номинальные потери под нагрузкой, выраженные в кВт. Используйте репрезентативный профиль нагрузки: одно среднегодовое значение может скрыть кратковременные пики и продолжительные периоды малой нагрузки. При сравнении учитывайте стоимость приобретения, ограничения монтажа, цены на электроэнергию и ожидаемый коэффициент использования.

Для установки с масляным трансформатором масляный силовой трансформатор серии S11 компании Jiangsu Shengda Power Equipment Co., Ltd. выпускается с номинальной мощностью от 30 до 2 500 кВА. Указанные в характеристиках сердечник из электротехнической стали, обмотки из бескислородной меди и герметичная конструкция с гофрированным баком имеют значение при оценке потерь и технического обслуживания. Герметичная конструкция ограничивает контакт изоляционного масла с воздухом, но не отменяет необходимости регулярных внешних осмотров и проверок состояния.

При сравнении вариантов запросите для каждой модели данные о потерях холостого хода и под нагрузкой, сопротивлении, превышении температуры и применимую документацию по испытаниям. Не делайте выводов о пригодности к работе с гармониками или конкретном уровне энергоэффективности только по обозначению серии.

Выбор должен объяснять, для чего предусмотрен резерв

В обосновании выбора распределительного трансформатора следует зафиксировать текущий спрос, прогнозируемый рост, определение резерва, ограничения объекта и выбранный стандартный номинал. Также необходимо подтвердить характеристики пуска двигателей, уровни токов короткого замыкания, селективность защит и экономическое влияние потерь.

Используйте 15–25% сверх расчетного пикового спроса как исходное допущение, а не как гарантированно правильное решение. Если условия хорошо изучены и рост ограничен, может быть обоснован меньший резерв. Если тепловые ограничения, неопределенное расширение или сложность замены делают выбор недостаточной мощности дорогостоящим, может потребоваться больший запас. Оптимален номинал, полезная мощность и стоимость жизненного цикла которого соответствуют условиям установки, а каждый заложенный запас обоснован реальной потребностью.
