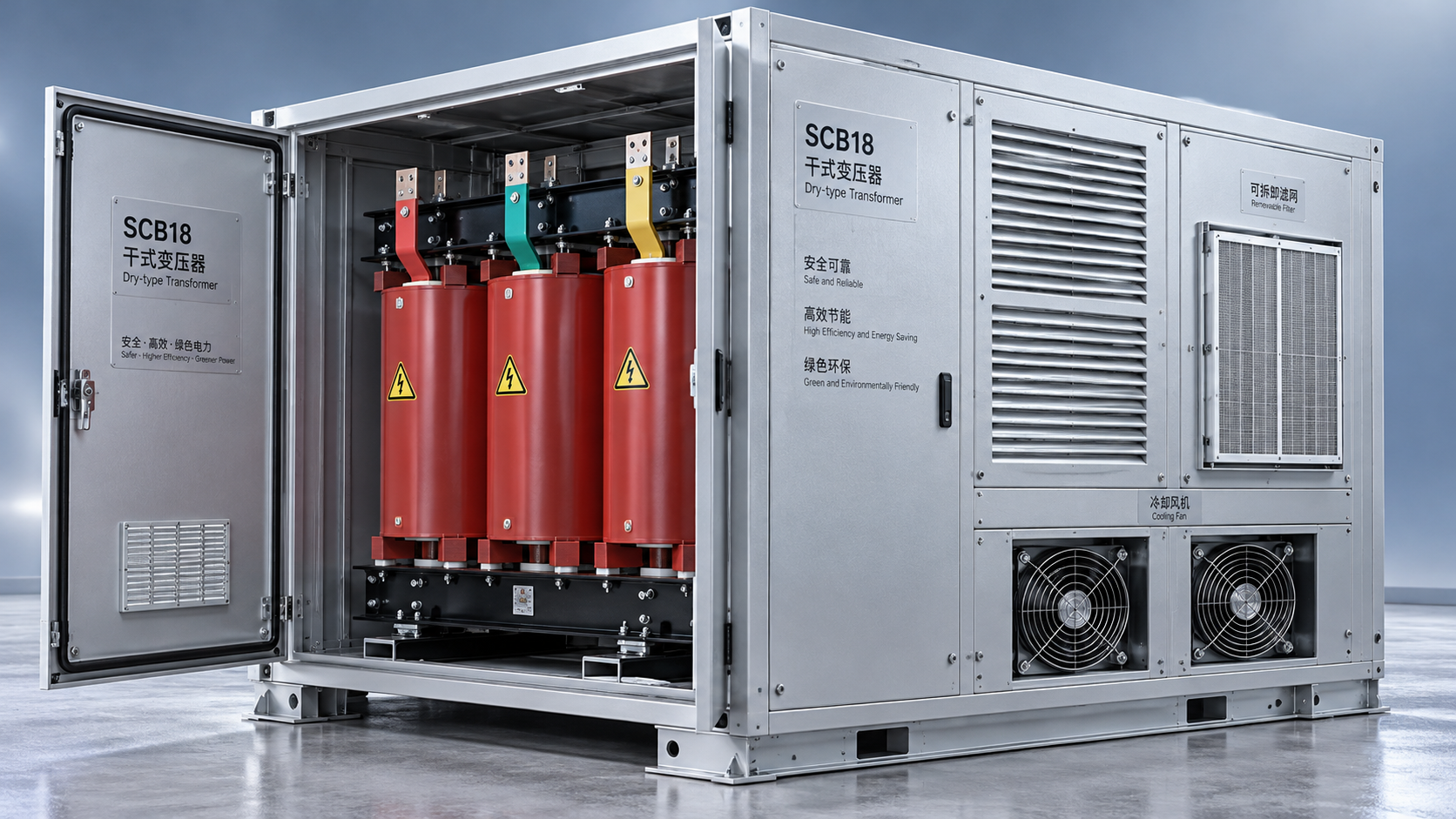

Характеристики корпуса могут увеличить стоимость сухого трансформатора типа SCB18 из-за изготовления, защитного покрытия, вентиляционного оборудования и монтажных работ. Наибольшая разница в стоимости возникает, когда корпус должен одновременно отвечать нескольким требованиям: ограничивать доступ к токоведущим частям, выдерживать воздействие окружающей среды, обеспечивать достаточное охлаждение и устанавливаться в условиях ограниченного пространства.

В чистом помещении для трансформатора с контролируемым доступом более сложный корпус может не дать существенной дополнительной выгоды. В пыльном, сыром, агрессивном или открытом для внешних воздействий месте простой корпус может привести к дополнительным расходам на очистку, доработки или снижение рабочей мощности. Обоснованный выбор начинается с оценки условий установки и требуемой выходной мощности, после чего подбирают корпус, отвечающий обоим требованиям.

Требования к защите определяют начальную стоимость, но не исчерпывают характеристики корпуса

Степень защиты IP характеризует защиту от доступа к опасным частям, проникновения твердых посторонних предметов и воды в условиях, определенных испытаниями. Повышение требуемой степени защиты может повлиять на конструкцию панелей, вентиляционные отверстия, уплотнения дверей, кабельные вводы и особенности сборки. Эти изменения затрагивают расход материалов и объем производственных работ, поэтому степень защиты следует указывать в спецификации запроса цены с самого начала.

Однако степени защиты IP не образуют простой шкалы, в которой более высокий показатель всегда лучше для любого объекта. Две цифры обозначают разные виды защиты. Закупщикам следует определить фактические воздействия: случайное прикосновение, пыль в воздухе, капающая вода, косой дождь или струи воды при очистке. Степень защиты, выбранная для одного воздействия, может не обеспечивать защиту от другого.

Рассмотрим трансформатор, установленный в специально предназначенном электротехническом помещении с контролируемым доступом и без ожидаемого воздействия воды. Требование степени защиты, рассчитанной на более суровые условия, может увеличить затраты на конструкцию и охлаждение, не устранив при этом выявленный риск для объекта. И наоборот, для места, подверженного воздействию пыли или воды, требования должны учитывать эти условия, даже если первоначальная стоимость корпуса будет выше.

Коррозионные воздействия и образование конденсата требуют отдельного внимания. Степень защиты IP не подтверждает стойкость к соли, химическим парам или влаге, образующейся внутри корпуса. Покупателям следует прямо указать эти условия и запросить информацию о предлагаемом материале, покрытии и мерах по предотвращению конденсации. Если считать «более высокую степень IP» полной спецификацией защиты от окружающей среды, могут остаться существенные пробелы.

Попросите поставщиков подтвердить, распространяется ли указанная степень защиты на полностью установленный корпус, включая вентиляционные отверстия, двери и кабельные вводы. Доработки на месте установки могут повлиять на заявленную степень защиты. В предложении должны быть указаны все монтажные условия, необходимые для ее сохранения.

Вентиляция может превратить модернизацию корпуса в более масштабные системные затраты

Сухой трансформатор выделяет тепло, которое должно пройти через корпус и отводиться из места установки. Защитные панели, жалюзи, фильтры и ограниченные проемы могут препятствовать этому потоку. Поэтому при модернизации корпуса наряду со стоимостью изготовления необходимо оценить тепловой режим.

При закупке важно выяснить, сможет ли трансформатор в корпусе обеспечивать заданную непрерывную выходную мощность при указанной температуре окружающей среды, высоте над уровнем моря и установочных зазорах. Если в предложении указана номинальная мощность, но не объяснены условия работы в корпусе, после поставки возможны разногласия.

В зависимости от конструкции для сохранения выходной мощности могут потребоваться увеличенные вентиляционные отверстия с защитными элементами, корпус большего размера, принудительная вентиляция или другой вариант трансформатора. Если предлагаемая конструкция требует снижения номинальной мощности, покупателю необходимо понимать, как это повлияет на доступную мощность. Универсального надежного процента увеличения стоимости нет: он зависит от конструкции корпуса и условий эксплуатации.

Особое внимание следует уделить фильтрам, если важна защита от пыли. Они создают сопротивление воздушному потоку, которое может увеличиваться по мере накопления пыли. В закупочной спецификации следует предусмотреть доступ к фильтрам, возможность их замены, интервалы очистки с учетом условий на объекте и методику оценки эффективности охлаждения. Корпус с фильтрами, требующий частого обслуживания, может не подойти объекту с небольшим числом обслуживающего персонала.

Вентиляторы влекут дополнительные затраты на проводку, системы управления, электроэнергию, шум и замену оборудования. Уточните, необходима ли принудительная вентиляция для обеспечения требуемого непрерывного режима или она нужна для увеличения мощности. Если от нее зависит нормальная работа, поставщик должен описать систему контроля и порядок действий при отказе вентилятора.

В сравнении следует учитывать и вентиляцию помещения. Вентиляторы внутри корпуса перемещают тепло в окружающее помещение, а здание все равно должно отводить это тепло. Закупщикам следует заранее определить, кто отвечает за отвод тепла из помещения, особенно если поставщик трансформатора и подрядчик по инженерным системам здания работают по отдельным договорам.

Материал, габариты и доступ определяют, что дает надбавка за изготовление

Материал корпуса следует выбирать с учетом условий воздействия. Корпус из углеродистой стали с покрытием может подойти, если система покрытия соответствует окружающей среде. Нержавеющая сталь может быть оправдана при воздействии коррозионной среды или необходимости регулярной очистки, однако одного указания материала недостаточно. На эксплуатационные характеристики влияют марка стали, качество изготовления, обработка поверхности, а также совместимость крепежа и других компонентов.

Для корпусов с покрытием запросите сведения о подготовке поверхности и системе покрытия, включая обработку кромок, сварных швов и вырезов. Эти сведения помогают объяснить разницу в цене между, на первый взгляд, похожими предложениями. Общее описание «стальной корпус с окраской» дает покупателю мало оснований оценить, отражает ли надбавка улучшенную защиту.

Габариты влияют не только на расход листового металла. Корпус должен обеспечивать электрические зазоры, воздушный поток, прокладку кабелей, осмотр и техническое обслуживание. Компактная конструкция может подойти для тесного помещения, однако при ограниченном пространстве особенно важны съемные панели и доступ к клеммам. Дополнительная высота или ширина также может повлиять на транспортировку, подъем и перемещение оборудования внутри здания.

Конструкция дверей — еще один источник скрытых монтажных затрат. Проверьте направление открывания дверей, пространство для снятия панелей, доступ к оборудованию контроля температуры и возможность обслуживания вентиляторов или фильтров. Корпус может соответствовать выделенной площади, но при этом быть неудобным в обслуживании, если требования к доступу не учтены в планировке.

Если условия размещения потребуют значительной защиты от непогоды, прежде чем снова повышать требования к корпусу, пересмотрите общую компоновку трансформатора. Если правила объекта допускают оборудование с масляным заполнением, в качестве альтернативы можно рассмотреть герметичную конструкцию, напримерсиловой масляный трансформатор серии S11. При таком сравнении необходимо учитывать противопожарные меры, сбор масла, требования к зданию и доступ для технического обслуживания; только цена оборудования не позволяет определить, какой вариант дешевле с учетом монтажа.

Сравнивайте предложения с учетом единых эксплуатационных требований

Оценить стоимость корпуса проще, если все поставщики рассчитывают цену для одинаковых условий. Сохраняйте одинаковыми мощность трансформатора, коэффициент трансформации, требования к потерям и другие электрические характеристики, а объем поставки корпуса определяйте отдельно. В противном случае более низкая цена может быть связана с другим трансформатором, отсутствующими принадлежностями или более узкими границами поставки.

В полезную спецификацию корпуса следует включить:

• Условия окружающей среды: установка внутри или снаружи помещения, температура окружающей среды, пыль, воздействие воды, коррозионно-активные вещества и риск образования конденсата.
• Защита и конструкция: требуемая степень защиты IP, материал, покрытие, запирание дверей, кабельные вводы и соединение корпуса с системой уравнивания потенциалов.
• Тепловой режим: требуемая непрерывная выходная мощность, способ охлаждения, вентиляционные зазоры и предусмотренное снижение номинальной мощности.
• Монтаж и обслуживание: габаритные размеры, условия доставки, подъемные приспособления, пространство для доступа и съемные панели.
• Границы поставки: вентиляторы, фильтры, нагреватели при необходимости, системы управления и контроля, монтажные работы и сопроводительная документация.

Запросите отдельную цену корпуса и постатейные цены на существенные улучшения. Так будет видно, во сколько обходится каждое требование, и можно будет исключить ненужные спецификации, не нарушая сравнение электрических характеристик. Запросите чертежи и технические подтверждения заявленных защитных характеристик и тепловых параметров, а не полагайтесь на краткое описание вроде «корпус для наружной установки».

При сравнении предложений учитывайте не только цену оборудования, но и стоимость перевозки, сборки на объекте, вентиляции здания, вспомогательного электропитания и обслуживания корпуса. Не следует указывать точную будущую экономию, если эксплуатационные данные недоступны. Уже само выявление того, какое предложение требует регулярного обслуживания фильтров, электроприводного охлаждения или дополнительных монтажных работ, может объяснить существенную разницу в закупочной ценности.

До размещения заказа получите четкое подтверждение выходной мощности, доступной с указанным корпусом в заданных условиях на объекте. Это подтверждение должно соответствовать чертежу корпуса, схеме охлаждения и монтажным требованиям. Такие документы дают закупщикам более надежные основания как для принятия надбавки за корпус, так и для отказа от нее, если она увеличивает стоимость, не обеспечивая преимуществ для конкретной установки.
