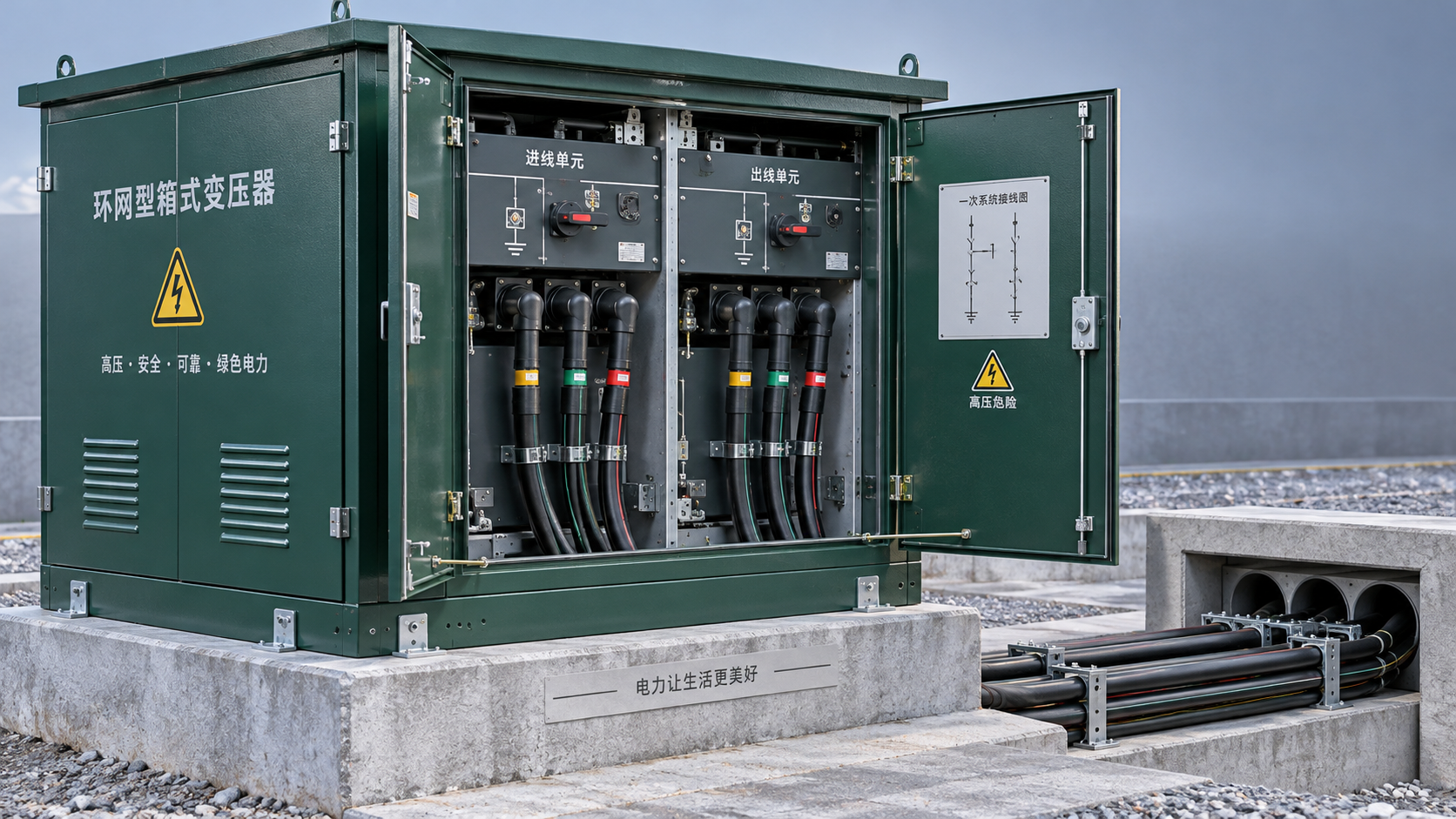

Выбирайте трансформатор с петлевым вводом и установкой на площадке, если в распределительной сети требуется сквозное подключение кабеля и практическая возможность изолировать участки фидера или восстановить питание с другого направления. Радиальный ввод подходит, когда трансформатор завершает единственный путь питания, а альтернативная трасса фидера не дает практической эксплуатационной выгоды. Решение следует принимать с учетом топологии фидера, допустимой продолжительности отключения и возможностей коммутации, а не только номинальной мощности трансформатора в кВА.
Петлевая схема сама по себе не обеспечивает резервное питание, автоматическое переключение или бесперебойную работу. Ее ценность зависит от окружающей кабельной сети, доступной мощности источников, схемы защиты и коммутационного оборудования. Без этих элементов дополнительные кабельные интерфейсы могут дать лишь возможность расширения в будущем.
В типовой трехфазной конструкции с радиальным вводом трансформатор имеет один комплект из трех интерфейсов подключения кабелей первичной цепи. В конструкции с петлевым вводом обычно предусмотрено два комплекта, что позволяет подключать входящие и отходящие кабели фидера непосредственно к трансформатору. Точные внутренние соединения и возможности коммутации следует проверять по схеме производителя, а не определять по количеству вводов.
Это различие касается подключения фидера среднего напряжения. Оно само по себе не меняет коэффициент трансформации, сопротивление, КПД или возможности вторичной цепи по нагрузке. Два трансформатора с эквивалентными электрическими характеристиками могут питать одну и ту же нагрузку, обеспечивая разную гибкость первичной сети.
Дополнительные интерфейсы также не обязательно обеспечивают независимую коммутацию входящей, отходящей и трансформаторной цепей. В некоторых схемах оба комплекта кабелей подключены к общей внутренней шине; в других предусмотрены секционирующие выключатели. В спецификации необходимо указать, какие цепи можно разомкнуть и можно ли изолировать ответвление трансформатора, сохранив работоспособность фидера.
Наиболее очевидное обоснование дает сеть с разомкнутым кольцом. Трансформаторы подключены вдоль кольцевого фидера, а нормально разомкнутая точка не позволяет цепи работать как замкнутое кольцо. После повреждения кабеля подходящая коммутация позволяет изолировать поврежденный участок и восстановить питание исправных участков с другого направления.
Например, в распределительной сети кампуса между двумя концами фидера может находиться несколько трансформаторов. Если участок кабеля становится недоступен, схема коммутации может позволить питать неповрежденные трансформаторы по оставшейся трассе. Это преимущество реализуется только при условии, что поврежденный участок можно изолировать, а альтернативная трасса способна выдержать передаваемую нагрузку.
Два конца фидера не обязательно являются независимыми источниками. Если оба зависят от одной и той же вышестоящей шины или питающего трансформатора, кольцевая схема может ускорить восстановление после локального повреждения кабеля, но не защитит от отказа общего вышестоящего оборудования. При оценке надежности необходимо различать разнообразие трасс и разнообразие источников питания.

Время восстановления не менее важно, чем топология. Для ручной коммутации необходимы выявление повреждения, доступ к оборудованию, утвержденная последовательность переключений и наличие оперативного персонала. Выключатели с дистанционным управлением могут сократить время, но автоматическое восстановление требует специально разработанной системы управления и защиты. Для нагрузок, не допускающих даже кратковременного перерыва, по-прежнему требуется подходящее решение для обеспечения непрерывности питания, например UPS; петлевое питание не отменяет этого требования.
Кольцевая схема может помочь обойти поврежденный участок фидера. Но она не позволит неисправному трансформатору продолжать питать нагрузку вторичной цепи. Внутреннее повреждение трансформатора, повреждение вывода вторичной цепи или отказ вводного аппарата низкого напряжения по-прежнему приведут к отключению соответствующей нагрузки, если не предусмотрена отдельная схема питания вторичной цепи.
Возможность проводить техническое обслуживание также зависит от конструкции цепи. Трансформатор с отдельно изолируемым ответвлением можно вывести из работы, сохранив фидер под напряжением. Если такой возможности нет, может потребоваться коммутация на вышестоящем уровне или кабельная обходная схема. Одна лишь спецификация «петлевое питание» не гарантирует ни того, ни другого.
Это различие помогает избежать дорогостоящей ошибки выбора: дополнительных подключений первичной цепи приобретают, ошибочно полагая, что они обеспечивают резервирование трансформатора. Если главное требование — непрерывность питания при отказе или замене трансформатора, необходимо оценивать наличие мощности альтернативного трансформатора и схему переключения вторичной цепи, а не только конфигурацию первичных кабелей.
Ток нагрузки первичной цепи трансформатора — лишь один из факторов при проверке номинальных параметров петлевой схемы. Интерфейсы кабелей, внутренняя шинная система и выключатели могут проводить не только ток местного трансформатора, но и ток отходящего фидера. При восстановлении питания ток сквозной передачи может значительно возрасти, даже если собственная нагрузка трансформатора не меняется.
Оцените максимально возможную нагрузку для каждого разрешенного состояния коммутации. Проверьте мощность альтернативного источника, допустимую токовую нагрузку кабелей, номинальный длительный ток выключателей и соединителей, а также падение напряжения у электрически наиболее удаленных нагрузок. Трасса, которую можно включить под напряжение, но которая не способна передать требуемую нагрузку, не является подходящим путем восстановления питания.
Кабельным интерфейсам также следует уделить должное внимание. Соединители с функцией отключения под нагрузкой и соединители без такой функции основаны на разных принципах эксплуатации и не являются взаимозаменяемыми. Проверьте класс напряжения, номинальный ток, тип изоляционного интерфейса, диапазон сечений жил кабеля, средства экранирования и заземления, а также совместимость с аксессуарами энергоснабжающей организации. Нельзя считать разъемный соединитель пригодным для отключения нагрузки лишь потому, что его можно разъединить.
Также необходимо четко определить коммутационные функции. Отключение нагрузки, включение на короткое замыкание, выдерживание тока короткого замыкания в течение заданного времени и отключение тока короткого замыкания — это разные характеристики. Выключатель нагрузки не обязательно способен отключать ток короткого замыкания. Соответствующие коммутационные характеристики должны быть указаны в спецификации оборудования и согласованы с имеющимся током короткого замыкания.
Переход на альтернативное питание может изменить как величину, так и направление тока короткого замыкания. Поэтому координация защиты должна учитывать нормальный режим и предусмотренные планом эксплуатации режимы восстановления питания. Проверка только нормального радиального режима оставляет важный пробел.
Защита ответвления трансформатора должна быть скоординирована с вышестоящими аппаратами защиты фидера, учитывать ток включения трансформатора и требуемый диапазон нагрузок. Для кабельного кольца также необходим работоспособный способ изоляции повреждений фидера. Одни только предохранители трансформатора не обеспечивают селективную защиту от всех повреждений в сквозной цепи фидера.
Если при восстановлении питания могут одновременно включаться несколько трансформаторов, оцените их суммарные токи включения и возможный бросок тока холодной нагрузки, способный вызвать срабатывание вышестоящей защиты. Если возможно одновременное подключение двух источников, проверьте блокировки и эксплуатационные ограничения. Замыкание нормально разомкнутой точки не должно приводить к непреднамеренной параллельной работе источников, если конструкция системы ее запрещает.
Для отдельно стоящего здания, питаемого по одному подземному фидеру, без запланированной отходящей линии или альтернативной трассы, радиальный ввод — обоснованный выбор. Он позволяет обеспечить ту же требуемую нагрузку трансформатора без дополнительных неиспользуемых кабельных интерфейсов и связанных с ними монтажных работ по подключению кабелей.
Радиальный ввод также подходит, если непрерывность питания уже обеспечивается другими средствами, например вышестоящим устройством переключения питания, подключенным к единственному конечному фидеру. Важно выяснить, ускорят ли петлевые соединения на трансформаторе восстановление после повреждения этого конечного участка фидера. Если нет, они могут лишь усложнить систему.
Перспектива расширения может оправдать петлевую конфигурацию до создания полного кольца, но для такого расширения должны быть определены трасса кабеля, схема подключения и принцип эксплуатации. Неопределенная «гибкость на будущее» — слабое основание для установки дополнительного оборудования, особенно если при последующем подключении к сети энергоснабжающей организации потребуются другие соединители или коммутационные устройства.
Выбор между петлевым и радиальным вводом относится к интерфейсу сети; выбор между сухим и маслонаполненным исполнением — отдельное решение по конструкции оборудования. Для внутреннего центра нагрузки с особыми требованиями к пожарной безопасности может подойти трансформатор с литой изоляцией, например сухой трансформатор типа SCB14. Однако его обозначение модели само по себе не означает, что это трансформатор с петлевым вводом в корпусе для установки на площадке. Комплектное распределительное устройство среднего напряжения, пригодность оболочки, вентиляцию и кабельные подключения необходимо оценивать отдельно.
При наружной установке на площадке дополнительные кабели также влияют на пространство в отсеках, радиусы изгиба, возможности прокладки и доступ для обслуживания. Убедитесь, что планировка площадки позволяет безопасно эксплуатировать указанные коммутационные устройства и обслуживать кабельную арматуру. Схема подключения, которая подходит по электрическим параметрам, но не позволяет безопасно проводить обслуживание, не является работоспособным решением.
Грамотно составленная спецификация петлевой схемы начинается с однолинейной схемы, на которой показаны нормально разомкнутая точка, разрешенные альтернативные пути питания и требуемые границы изоляции. Затем необходимо определить максимальный ток сквозной передачи, систему соединителей, коммутационные характеристики, координацию защиты и порядок восстановления питания. Это позволит сравнивать предложения на оборудование по выполняемым функциям, а не по терминологии.
Петлевая схема оправдана, если эти условия подтверждают наличие полезного пути с достаточными номинальными характеристиками для секционирования, восстановления питания или запланированного расширения. Если система остается однопутевой и в ней нет реалистичного альтернативного режима работы, более прямым выбором будет радиальный ввод. Дополнительные соединения должны выполнять конкретную функцию в сети, а не подменять еще не разработанную стратегию повышения надежности.
