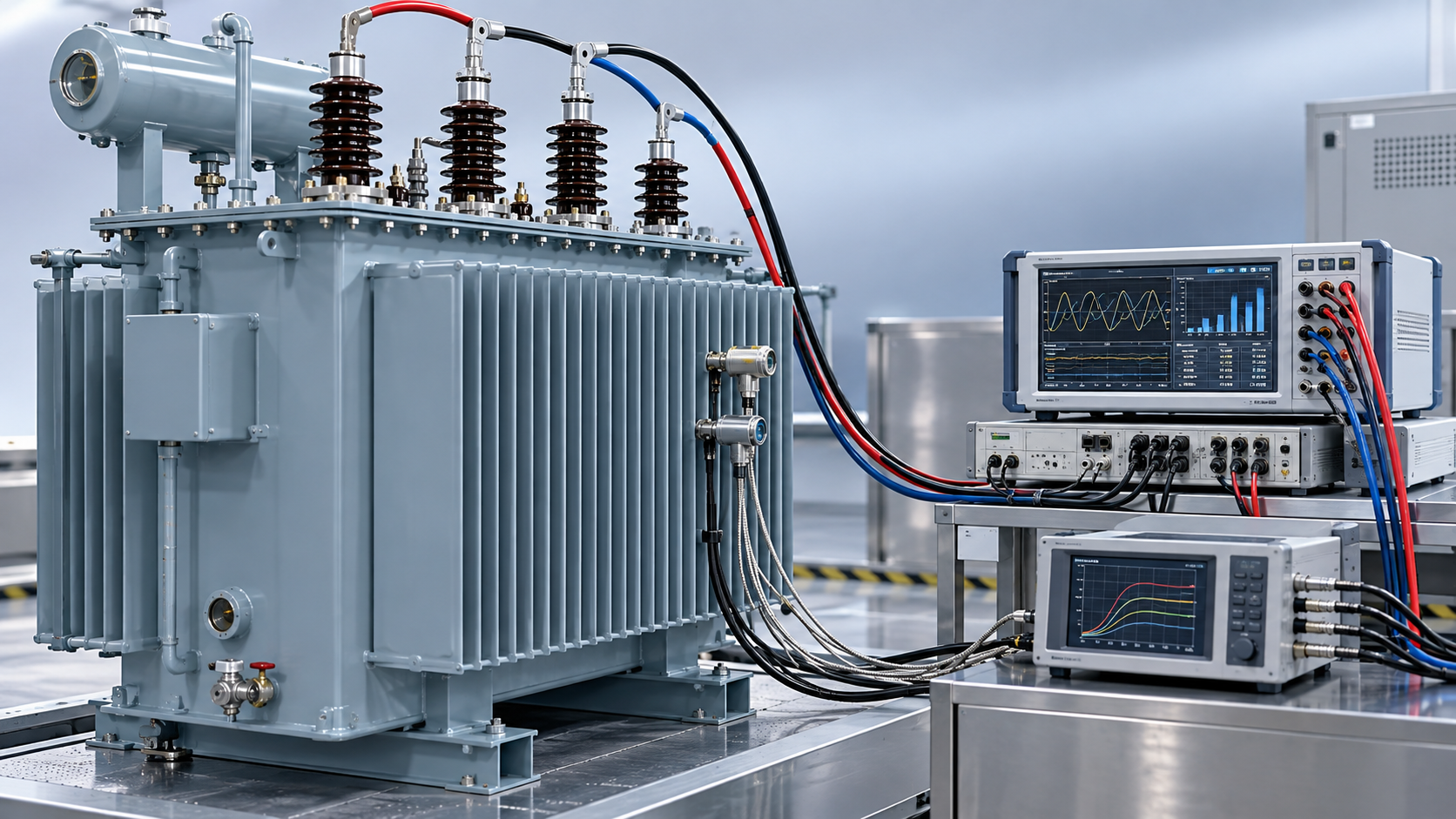

Сравнивайте гарантии по потерям, задав три вопроса: измерены ли значения на одинаковой основе, являются ли они обязательными предельными значениями при приемке и что произойдет, если поставленный трансформатор превысит их? Для масляных силовых трансформаторов серии S22 более низкие заявленные потери имеют ценность при закупке только тогда, когда на все три вопроса есть четкие ответы.

Одно лишь обозначение S22 не устанавливает гарантию потерь для конкретного агрегата. Для сравнения нужны отдельно гарантированные потери холостого хода и нагрузочные потери, совпадающие номинальные электрические параметры, определенные условия испытаний и согласованный порядок учета допусков. Эти условия определяют как эксплуатационные расходы, так и то, станет ли внешне привлекательное коммерческое предложение обязательством, подлежащим исполнению.

Сравнивайте все предложения на одной технической основе

Прежде чем сравнивать значения в ваттах, начните со спецификации трансформатора. Должны совпадать номинальная мощность, коэффициент трансформации, частота, схема переключения ответвлений, способ охлаждения и требования к импедансу. В противном случае заявленные потери могут относиться к разным конструкциям, предназначенным для разных режимов работы.

На импеданс следует обратить особое внимание, поскольку он влияет на ток короткого замыкания и регулирование напряжения. Конструкция с привлекательными показателями потерь, но неподходящим импедансом может повлечь дополнительные расходы системы. При сравнении эффективности сохраняйте неизменными основные электрические требования.

Разделяйте «типовые», «расчетные» и «гарантированные» значения. Типовое значение может описывать ожидаемые характеристики ряда изделий, но не обязательно устанавливает предел для поставляемого вам агрегата. При оценке конкурирующих предложений используйте гарантированные значения, зафиксированные в договоре.

Учитывайте потери холостого хода и нагрузочные потери отдельно

Потери холостого хода — это мощность, потребляемая трансформатором под напряжением без нагрузки. Они в основном связаны с магнитопроводом и сохраняются, пока трансформатор находится под напряжением. Для установки с небольшой нагрузкой, работающей круглосуточно, снижение этих потерь может быть особенно выгодным.

Нагрузочные потери возникают при протекании тока через трансформатор. К ним относятся потери на сопротивление обмоток и дополнительные потери, вызванные полями рассеяния. При одинаковой температурной базе они приблизительно пропорциональны квадрату тока нагрузки. Поэтому для установки с высокой нагрузкой гарантия по нагрузочным потерям имеет большее экономическое значение.

Единое значение «суммарных потерь» скрывает это различие. В одном предложении потери холостого хода могут быть ниже, а нагрузочные потери — выше, чем в другом. В зависимости от режима работы каждое из них может обеспечить меньшее годовое энергопотребление. Запрашивайте оба значения, даже если поставщик также указывает суммарные потери или КПД.

Коррекция нагрузочных потерь по температуре — еще один распространенный источник некорректного сравнения. Сопротивление обмоток меняется с температурой, а дополнительные составляющие потерь требуют отдельного учета в соответствии с применяемой методикой испытаний. Не сравнивайте измеренное значение при низкой температуре со значением, приведенным к договорной опорной температуре, и не применяйте простую поправку на сопротивление ко всем составляющим потерь.

Положение переключателя ответвлений также должно быть указано явно. Гарантия для основного ответвления автоматически не распространяется на все рабочие положения. Если установка будет регулярно работать в другом положении, предусмотрите этот режим в спецификации.

Четко установите предельные значения при приемке

В коммерческом предложении могут быть указаны гарантированные потери с одновременной ссылкой на стандартные допуски. В зависимости от согласованных условий поставленный агрегат может быть принят, даже если измеренные потери превышают заявленное значение. Это влияет на ценность гарантии.

Попросите поставщика указать максимальный допустимый скорректированный результат для каждой составляющей потерь и, если применимо, для их суммы. Определите, допускаются ли какие-либо отклонения и включены ли они уже в этот максимум. Избегайте формулировок, позволяющих учитывать допуск дважды.

Отдельные и суммарные пределы отвечают на разные вопросы. Ограничение по суммарным потерям может допускать компенсацию более высоких потерь холостого хода более низкими нагрузочными потерями. Для трансформатора с небольшой нагрузкой такой компромисс может быть невыгоден. Отдельные пределы предотвращают нежелательное перераспределение между двумя составляющими.

В договоре следует указать применимый стандарт на трансформаторы, его редакцию и любые отступления, обусловленные проектом. Ссылки на GB и IEC следует рассматривать как конкретные технические требования, а не как взаимозаменяемые заявления о качестве. Общее заявление о соответствии или сертификат ISO9001 не заменяет гарантию потерь для конкретного агрегата.

Также определите порядок учета неопределенности измерений, если результат близок к пределу. Правило приемки следует согласовать до испытаний, включая вопрос о том, требует ли спорный результат повторного измерения или независимого испытания.

Переведите гарантированные потери в эксплуатационные расходы

Самая низкая цена покупки может сопровождаться самыми высокими расходами на электроэнергию. Сравнивайте предложения, используя одинаковые часы работы, график нагрузки, цену электроэнергии, период оценки и ставку дисконтирования.

Для предварительной оценки можно использовать следующий расчет:

Годовая энергия потерь ≈ P₀ × часы под напряжением + P_k × Σ(доля нагрузки² × часы в соответствующем диапазоне нагрузки)

Здесь P₀ — гарантированные потери холостого хода в киловаттах, а P_k — гарантированные нагрузочные потери при номинальном токе в киловаттах при согласованной опорной температуре. Доля нагрузки — это рабочий ток, деленный на номинальный ток. Результат выражается в киловатт-часах.

Если нагрузка меняется, используйте несколько диапазонов нагрузки. Возведение среднегодовой нагрузки в квадрат может привести к заниженной оценке энергии нагрузочных потерь, поскольку кратковременные периоды высокого спроса вносят непропорционально большой вклад. Данные измерений тока или полной мощности, как правило, служат более надежной основой, чем оценка только по средней активной мощности.

Этот расчет представляет собой модель для экономического сравнения. Фактическая температура обмоток, гармоники в сети, условия по напряжению и потребление вспомогательного оборудования могут повлиять на эксплуатационные потери. Если эти факторы существенны, используйте более подробную модель с одинаковыми допущениями для каждого предложения.

Умножьте годовую энергию потерь на соответствующую стоимость электроэнергии, затем дисконтируйте будущие расходы за выбранный период оценки. Удобный метод оценки тендерных предложений — присвоить отдельную денежную стоимость каждому гарантированному ватту потерь холостого хода и нагрузочных потерь:

Оценочная стоимость = цена покупки + A × гарантированные ватты потерь холостого хода + B × гарантированные ватты нагрузочных потерь.

Значения A и B должны соответствовать ожидаемому режиму работы установки. Укажите их до подачи заявок, чтобы все поставщики конкурировали по одним и тем же экономическим критериям. При близких результатах проверьте, изменится ли ранжирование при разумном изменении нагрузки или стоимости электроэнергии.

Требуйте документы, относящиеся к поставляемому трансформатору

В протоколе заводских испытаний должен быть указан серийный номер трансформатора, а также условия испытаний, измеренные результаты, температурные поправки и итоговые значения, используемые для приемки. Протокол для аналогичной модели может помочь оценить конструкцию, но не подтверждает потери поставляемого агрегата.

Для ответственной установки или крупного заказа проверку может упростить приемочное испытание на заводе в присутствии представителя заказчика. До начала производства согласуйте порядок участия представителя, доступ к документации и действия при неудовлетворительных результатах. Присутствие представителя имеет смысл только при заранее установленных четких критериях приемки.

Если для установки внутри помещения вы рассматриваете сухой трансформатор в качестве альтернативы, проводите сравнение отдельно, на соответствующей основе. Сухой трансформатор типа SCB11 может комплектоваться системой контроля температуры и воздушным охлаждением. Для него необходимо отдельно оценить режим охлаждения, потребление вспомогательного оборудования и применимые опорные условия для нагрузочных потерь; сравнение потерь масляного трансформатора нельзя просто перенести на него.

Согласуйте меры при несоответствии до размещения заказа

Для гарантии потерь необходимо заранее определить действия при несоответствии. Укажите, приведет ли превышение допустимого значения к устранению несоответствия и повторным испытаниям, замене, отклонению изделия или согласованной финансовой корректировке. Определите, кто несет расходы на дополнительные испытания, транспортировку и задержку.

Финансовая корректировка может быть разумной при небольшом отклонении, если она отражает приведенную стоимость дополнительных расходов на электроэнергию. Она должна применяться только с вашего согласия и не должна отменять обязательные требования к энергоэффективности или другие договорные пределы эксплуатационных характеристик.

До подписания договора сведите гарантированные значения, максимальные пределы приемки, методику испытаний и меры при несоответствии в единое приложение к договору. Наилучшее предложение сочетает подходящие электрические характеристики, минимальную оценочную стоимость и обязательство по потерям, которое можно проверить при поставке.
