Солнечная или ветровая электростанция может работать в пределах номинальной мощности трансформатора и при этом сталкиваться с чрезмерным нагревом, отключениями из-за напряжения или проблемами с защитой. Формы кривых тока инвертора, требования к реактивной мощности и условия напряжения со стороны сети могут создавать нагрузки, которые не отражены в обычной паспортной табличке. Эти расхождения могут привести к изменениям в закупочной документации или задержкам при вводе в эксплуатацию.

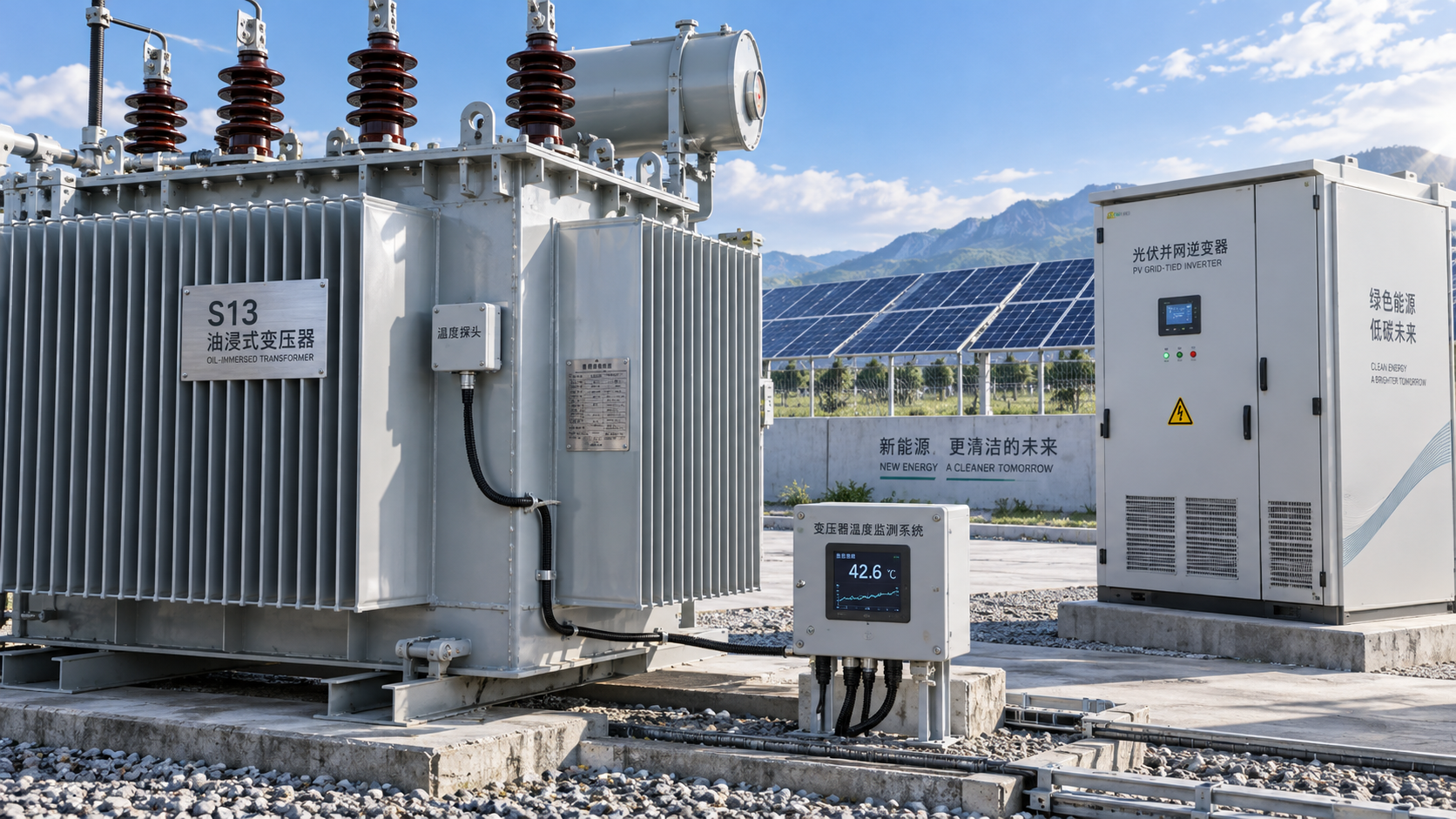

Поэтому масляный силовой трансформатор серии S13 для возобновляемой энергетики следует принимать с учетом фактического электрического режима проекта, а не только обозначения S13. Основные параметры проверки — совместимость напряжений и обмоток, потери, связанные с гармониками, тепловые характеристики и координация защит. До того как признать стандартный распределительный трансформатор подходящим для работы с инвертором, получите письменное подтверждение пригодности предлагаемой конфигурации.

Определите режим работы до сравнения предложений на трансформаторы

Начните с технических характеристик выходных параметров инвертора и требований к подключению к сети. Солнечные и ветровые системы не обязательно создают одинаковую нагрузку на трансформатор: на выбор влияют топология преобразователя, напряжение сборной сети, схема заземления и профиль работы. Предложение, основанное только на установленной мощности генерации, оставляет важные допущения неуточненными.

Предоставьте поставщикам график нагрузок, в котором указаны:

• Максимальная длительная активная мощность и требования к одновременной выдаче реактивной мощности на выводах трансформатора.
• Диапазон выходного напряжения инвертора, рабочая частота и допустимая несимметрия напряжений.
• Спектр гармоник тока в соответствующих рабочих точках, включая режимы пониженной выходной мощности и выдачи реактивной мощности.
• Ожидаемая длительность нагрузки, темпы изменения генерации, работа в ночное время и любые режимы обратного потока мощности.
• Температура окружающей среды, высота над уровнем моря, условия установки и ограничения по охлаждению.
• Уровень токов короткого замыкания в сети, схема заземления и требуемый режим работы при провалах напряжения и других возмущениях в сети.

Выбирайте мощность по полной мощности, а не только по активной. При одновременной выдаче активной и реактивной мощности полная мощность основной частоты определяется по формуле S = √(P² + Q²). Гармонический ток вызывает дополнительный нагрев, который этот расчет не учитывает. Оценивайте максимально допустимые сочетания режимов работы, а не объединяйте максимальные значения, которые не могут возникать одновременно.

Устраните несоответствия по напряжению, группе соединения и заземлению

Убедитесь, что обмотка низкого напряжения трансформатора соответствует напряжению на выводах инвертора, а обмотка высокого напряжения — напряжению сборной сети. Проверьте весь рабочий диапазон напряжений, включая повышение напряжения на кабеле при выдаче мощности в сеть, а не только соответствие номинальных напряжений. Неподходящее коэффициент трансформации может привести к достижению инвертором предела по напряжению до выхода на полную генерацию.

Выбор ответвлений требует такого же внимания. Определите необходимый диапазон регулирования и уточните, переключаются ли ответвления только при снятом напряжении или используется схема переключения под нагрузкой. Не предполагайте, что стандартный переключатель ответвлений без возбуждения способен регулировать изменения параметров сети во время работы.

Группа соединения обмоток и схема нейтрали должны соответствовать как требованиям изготовителя инвертора, так и проекту заземления установки. Соединение обмоток влияет на фазовый сдвиг и пути протекания токов нулевой последовательности. Оно также может влиять на циркуляцию или распространение некоторых гармонических составляющих, однако обмотка, соединенная в треугольник, не устраняет воздействие всех гармоник.

Уточните у поставщика инвертора допустимые схемы заземления, поведение синфазного напряжения и требования к изоляции трансформатора, связанные с коммутационными процессами. Эти сведения нельзя определить только по обозначению серии S13.

Используйте данные о гармониках для оценки потерь и превышения температуры

Обозначение низких потерь не доказывает пригодность трансформатора для работы при искаженном токе. Гармоники могут увеличивать потери на вихревые токи в обмотках и добавочные потери; одинаковые действующие значения тока при разных спектрах гармоник могут вызывать разный нагрев. Одного значения THD тока достаточно для предварительной оценки, но недостаточно для надежного теплового расчета.

Запросите амплитуды гармоник по порядкам, четко указав точку измерения или расчета. Данные на выводах инвертора и трансформатора могут различаться из-за фильтров, кабелей и взаимодействия с сетью. Если существенны составляющие на частоте коммутации, уточните у обоих поставщиков, как они учитываются в оценке.

Общие заявления об устойчивости к гармоникам не должны заменять оценку конкретно предлагаемого трансформатора. Если предлагается снижение номинальной мощности, запросите основу расчета и получаемую допустимую мощность. Возможные альтернативы — трансформатор большей мощности или конструкция обмоток, адаптированная к заданному режиму, при условии инженерной проверки поставщиком.

Условия на площадке могут сделать недостаточным даже корректный в остальных отношениях расчет. Ограниченная вентиляция, нагрев внутри корпуса, высота над уровнем моря и длительно высокая температура окружающей среды должны учитываться при тепловой оценке. Кратковременный пик генерации и продолжительная работа с высокой нагрузкой не должны считаться эквивалентными режимами.

Проверяйте импеданс и защиту как единую систему

Импеданс трансформатора влияет на регулирование напряжения и ток короткого замыкания. Более низкий импеданс может уменьшить изменение напряжения под нагрузкой, но увеличить ток короткого замыкания; более высокий импеданс может ухудшить характеристики напряжения при работе с активной и реактивной мощностью. Используйте указанный для предлагаемого трансформатора импеданс с учетом его допуска в расчетах потокораспределения и токов короткого замыкания установки.

Для координации защит недостаточно подобрать номиналы предохранителей или автоматических выключателей по току трансформатора. Инверторы часто ограничивают ток короткого замыкания, поэтому защита, выбранная исходя из обычных допущений для вращающихся электрических машин, может не обеспечить обнаружение всех видов повреждений. В исследовании следует различать короткие замыкания с питанием от сети, от инвертора, бросок тока намагничивания при включении трансформатора и допустимые переходные режимы работы.

Уточните параметры и уставки защит высокого и низкого напряжения, защиты от замыканий на землю и, при наличии, дифференциальной защиты трансформатора. Защитные устройства по температуре, давлению и состоянию масла следует выбирать с учетом фактической конструкции трансформатора. Согласуйте, какие сигналы вызывают тревогу, отключение инвертора или срабатывание выключателя, и проверьте интерфейсы до поставки.

Когда в проекте предусмотрена комплектная трансформаторная подстанция

Ограничения по площади и монтажным интерфейсам могут сделать предпочтительным интегрированное решение вместо раздельно устанавливаемого оборудования. Комплектная подстанция ZGS объединяет трансформатор, распределительное устройство, предохранители, переключатели ответвлений, низковольтное распределительное оборудование и вспомогательное оборудование. Диапазон предлагаемых параметров составляет 63–1600 кВА, 50 Hz и 6–10 kV; конфигурация может включать учет электроэнергии, компенсацию реактивной мощности и низковольтное распределение.

Этот вариант подходит только в том случае, если его параметры соответствуют проекту. Компактная конструкция и возможность установки внутри или вне помещений могут упростить планирование размещения, но не подтверждают совместимость с инверторами возобновляемой энергетики. Для комплектного решения также выполните проверки гармоник, тепловых характеристик, заземления и защиты, включая влияние корпуса. Не рассматривайте общее заявление о допустимой нагрузке как разрешение превышать согласованную длительную номинальную мощность.

Превратите подтверждающие документы поставщика в контрольные этапы закупки и ввода в эксплуатацию

До утверждения закупки получите технический паспорт конкретного предлагаемого изделия, утвержденную схему соединений, гарантированные значения потерь и импеданса, тепловую оценку, а также перечень применимых стандартов с указанием редакций. Уточните, какие протоколы испытаний относятся к предлагаемой конструкции и какие испытания будут проведены на поставляемом изделии. Сведения из каталога не позволяют разрешить вопросы, связанные с конкретной конфигурацией.

1. До начала производства: согласуйте все неуточненные допущения по режиму работы инвертора, соединениям обмоток, ответвлениям, изоляции, охлаждению и интерфейсам защиты.
2. До отгрузки: проверьте согласованные результаты заводских испытаний и подтвердите соответствие поставляемой конфигурации утвержденной документации.
3. До подачи напряжения: поручите квалифицированному персоналу проверить заземление, фазовые соотношения, положение ответвления, состояние масла, если применимо, уставки защит и блокировки в соответствии с утвержденной процедурой ввода в эксплуатацию.
4. При поэтапном увеличении нагрузки: регистрируйте напряжения на выводах, искажения тока, изменения температуры и срабатывания защит в заданных рабочих точках.

Первоначальное включение не доказывает пригодность трансформатора к работе с полной нагрузкой с точки зрения тепловых характеристик. Заранее установите критерии приемки и сравнивайте температуры только с учетом времени теплового отклика и условий окружающей среды. Неожиданное повышение температуры, необычный шум, повторяющиеся отключения из-за напряжения или необъяснимое срабатывание защиты должны стать основанием для проверки до увеличения нагрузки. Решение о приемке должно основываться на документально подтвержденной совместимости и измеренных рабочих характеристиках, а не только на отсутствии немедленного отключения.
