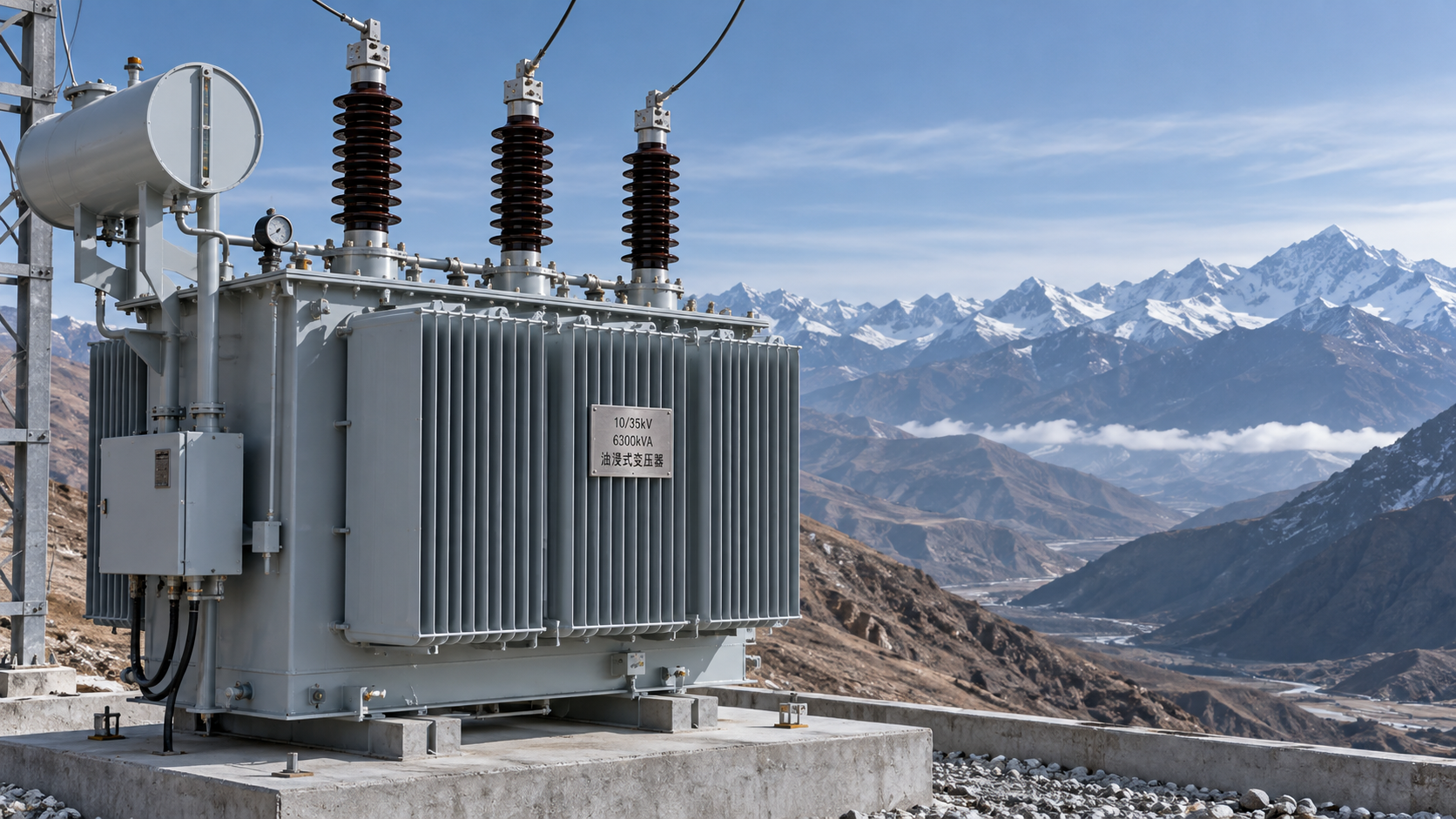

Силовой трансформатор среднего напряжения, предназначенный для работы на большой высоте, должен соответствовать двум отдельным требованиям: передавать необходимую нагрузку, не превышая допустимые температурные пределы, а его внешняя изоляция должна выдерживать электрические нагрузки в условиях пониженной плотности воздуха на площадке. Увеличение номинальной мощности может помочь выполнить первое требование, но не решает автоматически второе.

Поэтому ключевое требование к закупке — гарантированный режим работы при заданных высоте над уровнем моря, температуре окружающей среды и условиях установки, а не просто каталожный номинал в сочетании с заявлением о «пригодности для работы на высоте». Для установок на 10 кВ и 35 кВ до утверждения проекта необходимо согласованно оценить трансформатор, его выводы и окружающее оборудование.

Определите условия на площадке до выбора номинальных параметров

В рамках IEC 60076 высота до 1 000 м, как правило, относится к нормальным условиям эксплуатации. Выше этого уровня применимые требования зависят от типа трансформатора и соответствующих положений стандарта. В договоре следует указать применимые стандарты и их редакции, а не полагаться на общее заявление о соответствии IEC или GB.

Для выбора недостаточно учитывать только высоту. На холодной горной площадке и в жарком закрытом помещении на одной и той же высоте предъявляются разные требования к тепловому режиму. Данные о погоде на открытом воздухе также не позволяют определить температуру воздуха вокруг трансформатора, установленного внутри компактной трансформаторной подстанции.

В запросе следует указать:

• Высоту площадки и максимальную, среднесуточную и сезонную температуру окружающей среды.
• Постоянную нагрузку, продолжительность пиковых нагрузок, ожидаемый рост нагрузки и требования к аварийной перегрузке, если таковые имеются.
• Напряжение системы, наибольшее напряжение для оборудования, частоту, способ заземления и требуемые уровни изоляции.
• Установку внутри или снаружи помещения, конструкцию корпуса, ограничения вентиляции и воздействие солнечного излучения.
• Запылённость, загрязнённость, конденсацию и другие условия окружающей среды, влияющие на изоляцию или охлаждение.
• Нелинейные нагрузки, режимы пуска двигателей и другие рабочие условия, влияющие на нагрев или характеристики напряжения.

Эти данные должны составлять единую согласованную основу проектирования. Если поставщик трансформатора исходит из неограниченного охлаждения на открытом воздухе, а поставщик корпуса — из стандартной тепловой нагрузки, каждый компонент по отдельности может казаться соответствующим требованиям, хотя установка в сборе останется непригодной.

Разделяйте тепловые требования и требования к изоляции

Пониженная плотность воздуха ухудшает передачу тепла от поверхностей в окружающий воздух. В масляном трансформаторе масло по-прежнему отводит тепло от активных частей к баку или радиаторам, однако окончательная передача этого тепла окружающему воздуху по-прежнему зависит от высоты. Сухой трансформатор в большей степени зависит от воздушного охлаждения обмоток и вентиляционных каналов.

Поэтому эффективность охлаждения необходимо оценивать с учётом температуры наиболее нагретой точки обмотки, применимых пределов превышения температуры и, для трансформаторов с жидким диэлектриком, температуры верхних слоёв масла. Более низкая температура окружающей среды может обеспечить полезный тепловой запас, но этот запас необходимо подтвердить для заданных сочетаний нагрузки и температуры.

Внешняя изоляция — отдельный вопрос. Пониженная плотность воздуха уменьшает электрическую прочность воздуха и влияет на открытые вводы, выводы, межфазные расстояния и расстояния между фазами и землёй. Внутренняя масляная или твёрдая изоляция не испытывает такого же прямого воздействия атмосферных условий, однако всю систему изоляции необходимо проверить.

Трансформатор может пройти тепловую оценку и при этом иметь недостаточную внешнюю изоляцию для работы на высоте. И наоборот, увеличенные электрические зазоры не подтверждают достаточность охлаждения.

На этом этапе особенно полезен компоновочный чертёж с указанием вводов, кабельных окончаний, заземлённых поверхностей корпуса и путей вентиляции. Он позволяет чётко определить, какие риски связаны с самим трансформатором, а какие возникают из-за условий его установки.

Сравнивайте гарантированную мощность на площадке, а не каталожные кВА

Не существует универсального процента снижения мощности, подходящего для каждого трансформатора, работающего на большой высоте. Результат зависит от способа охлаждения, тепловой конструкции, температуры окружающей среды, ограничений корпуса и применимой методики стандарта. Фиксированное снижение, взятое у другого поставщика или для другого типа трансформатора, не является надёжной основой проектирования.

Поставщик может учесть высоту, ограничив допустимую нагрузку, увеличив площадь охлаждения, предусмотрев конструкцию с меньшим превышением температуры или применив другое инженерное решение. Эти варианты следует сравнивать при одинаковых условиях площадки и требуемом режиме работы.

Рассмотрим условную потребность в постоянной мощности 900 кВА. Если поставщик подтверждает, что конкретная конструкция при заданных условиях площадки может обеспечить лишь 90% номинальной мощности, агрегат на 1 000 кВА выполнит это требование к постоянной нагрузке без дополнительного запаса мощности. Значение 90% приведено только для примера и не является нормативом для работы на высоте. При выборе всё равно необходимо учитывать рост нагрузки, пиковые режимы и любые другие заданные условия эксплуатации.

Запросите подтверждение гарантированной доступной мощности на площадке с указанием основы теплового расчёта. Если предлагается охлаждение с помощью вентиляторов, отдельно укажите номинальные мощности при естественном и принудительном охлаждении. В таком случае решение об эксплуатации должно учитывать отказ вентиляторов, наличие вспомогательного электропитания и возможность технического обслуживания.

Потери также имеют значение, поскольку определяют количество тепла, которое должна отводить установка. В качестве примера каталожной продукции в серии S20 силовых масляных трансформаторов указаны мощности от 30 до 2 500 кВА, варианты первичного напряжения класса 10 кВ, а также потери холостого хода и нагрузочные потери для конкретных моделей. Эти значения позволяют предварительно сравнить тепловые нагрузки, но не подтверждают пригодность для работы на большой высоте. Мощность, гарантированная для конкретной площадки, конфигурацию охлаждения и требования к внешней изоляции необходимо подтвердить отдельно. Указанный диапазон не следует считать подтверждением наличия исполнения на 35 кВ.

Проверьте координацию изоляции за пределами выводов трансформатора

При выборе оборудования для систем на 10 кВ и 35 кВ следует исходить из наибольшего напряжения системы для оборудования и требуемых уровней выдерживаемого напряжения, а не только из номинального напряжения. Применимый метод координации изоляции должен определять необходимую атмосферную поправку для внешней изоляции.

Попросите поставщика указать, какие вводы, зазоры и конфигурации выводов выбраны или изменены с учётом высоты. Заявление об «усиленной изоляции» не даёт достаточных оснований для утверждения проекта, если оно не подкреплено заявленными номинальными параметрами, размерами и подтверждающими данными.

Необходимо также различать электрический зазор и длину пути утечки. Зазор — это кратчайшее расстояние через воздух; путь утечки проходит по поверхности изолятора и в значительной степени зависит от загрязнения и увлажнения. Увеличение пути утечки не компенсирует автоматически недостаточный воздушный зазор.

Оценка должна включать кабельные концевые заделки, интерфейсы с распределительным устройством, ограничители перенапряжений и расположенные рядом заземлённые металлические конструкции. Трансформатор, пригодный для работы на высоте, установленный в корпусе с недостаточным зазором у выводов, по-прежнему представляет риск для установки. Выбор и размещение ограничителей перенапряжений должны соответствовать согласованному проекту защиты, а не заменять надлежащую изоляцию.

Выбирайте масляное или сухое исполнение с учётом условий установки

В масляном исполнении обеспечивается эффективный внутренний отвод тепла, однако радиаторы или бак должны иметь достаточный контакт с охлаждающим воздухом. Требования пожарной безопасности, удержания жидкости и доступа для обслуживания могут ограничивать компоновку. Если предлагается герметичный бак, запросите подтверждение того, что его конструкция, рассчитанная на давление и механические нагрузки, соответствует заданным условиям транспортировки и эксплуатации.

Сухое исполнение может подходить для установок, где нежелательно применение жидкого диэлектрика, однако не следует считать его автоматически пригодным для работы на высоте. Необходимо отдельно оценить воздушный поток вокруг обмоток, расстояния внешней изоляции и вентиляцию корпуса. Номинальная мощность трансформатора без корпуса не обязательно равна мощности, доступной при установке в поставляемый корпус.

Для обоих исполнений запросите значения потерь в заданной рабочей точке и требования к вентиляции всей установки. Охлаждение не должно зависеть от благоприятного ветра, если такая зависимость специально не предусмотрена проектом и не согласована. Фильтры, перекрытые воздуховоды и рециркуляция нагретого отработанного воздуха могут нарушить исходные тепловые расчёты.

Включите подтверждающие данные в спецификацию закупки

Сертификат ISO 9001 или декларация энергоэффективности не подтверждают пригодность для работы на высоте. Необходимы данные, относящиеся к конкретной конструкции: гарантия рабочего режима на площадке, обоснование теплового расчёта, координация изоляции, утверждённые чертежи сопряжения и определённый план испытаний.

Заводское испытание на нагрев, проведённое на меньшей высоте, не воспроизводит напрямую условия охлаждения на площадке. Аналогично, испытание электрической прочности в заводских атмосферных условиях само по себе не подтверждает выполнение всех требований к внешней изоляции на высоте установки. Поставщик должен объяснить, как результаты испытаний, атмосферные поправки и проектные расчёты в совокупности подтверждают соответствие требованиям.

До начала изготовления согласуйте все изменения, влияющие на высоту вводов, размеры радиаторов, расстояния между выводами, размеры корпуса или вентиляцию. Они могут повлиять на фундамент, транспортные габариты и прокладку кабелей. Если обнаружить такие изменения после прибытия трансформатора, возникнет проблема сопряжения оборудования, а не простая необходимость его замены.

В итоговой технической спецификации следует указать гарантированную постоянную мощность на заданной высоте, применимые температурные пределы, параметры изоляции, зависимости охлаждения и ограничения по установке. Приёмку следует увязать с выполнением этих обязательств. Это позволит превратить выбор трансформатора для работы на большой высоте в проверяемое инженерное решение, а не в предположение, основанное на стандартной табличке с номинальными данными.
