Для сухого трансформатора SCB13 обозначение модели не устанавливает единственную обязательную степень защиты от пыли. Конструкция оболочки должна соответствовать условиям установки: IP2X защищает от доступа к опасным частям и проникновения крупных твердых предметов, но не гарантирует защиту от проникновения пыли. Если взвешенная в воздухе пыль создает реальный риск загрязнения, могут подойти IP5X или IP6X, но только при наличии системы охлаждения, подтвержденной для заданного режима работы трансформатора.

Поэтому выбор — это не просто «выбрать наивысшую степень защиты IP». Ограничивающая оболочка может уменьшить поток охлаждающего воздуха, повысить температуру обмоток и ограничить доступную мощность. Правильная спецификация сочетает подходящий пылезащитный барьер, проверенный путь отвода тепла и требования к техническому обслуживанию, которые площадка может реально выполнить.

Что именно устанавливает степень защиты IP

Согласно IEC 60529, первая характеристическая цифра указывает степень защиты от доступа к опасным частям и проникновения твердых посторонних предметов. Вторая цифра указывает степень защиты от воды. Символ «X» означает, что соответствующая характеристика не указана; он не обозначает конкретный уровень защиты.

IP23 не следует считать обозначением защиты от пыли. Первая цифра остается равной 2; цифра защиты от воды не повышает пылезащиту. Аналогично, IP54 и IP55 имеют одинаковую классификацию защиты от пыли, хотя их защита от воды различается.

Степень защиты должна относиться к оболочке в сборе, включая двери, вентиляционное оборудование, кабельные вводы, смотровые отверстия и соединения. Шкаф с заявленной степенью защиты может не сохранить ее, если в нем предусмотрено непроверенное отверстие для вентилятора или установлен неподходящий кабельный ввод.

Состав пыли не менее важен, чем ее видимое количество

Помещение трансформатора, где изредка оседает пыль, не равнозначно цеху с постоянными выбросами мелкодисперсных частиц. Определите источник пыли, остается ли она во взвешенном состоянии во время работы и направляет ли вентиляция воздушный поток с пылью прямо к трансформатору. Расположенные рядом шлифовальные, погрузочно-разгрузочные или порошковые технологические процессы могут существенно изменить уровень воздействия.

Состав частиц влияет на последствия их проникновения. Отложения могут засорять каналы охлаждения и покрывать поверхности теплообмена. Токопроводящие загрязнения могут нарушить электрические зазоры и загрязнить поверхности изоляции, а гигроскопичные отложения могут стать более опасными при повышении влажности или образовании конденсата. Литые смолой обмотки не обеспечивают защиту от загрязнений для выводов, соединений и всех межфазных границ изоляции.

В описании условий эксплуатации, передаваемом изготовителю, следует указать тип частиц, их примерную концентрацию, если доступны результаты измерений, продолжительность воздействия, влажность и практику уборки. Формулировка «пыльное помещение» слишком общая, чтобы обосновать выбор оболочки.

Для горючей пыли необходима отдельная оценка. IP6X сама по себе не подтверждает пригодность оборудования для взрывоопасной атмосферы. Классификацию взрывоопасной зоны, риски воспламенения, температуру поверхности и применимые требования к оборудованию необходимо рассматривать отдельно.

Защита от пыли не должна ухудшать отвод тепла

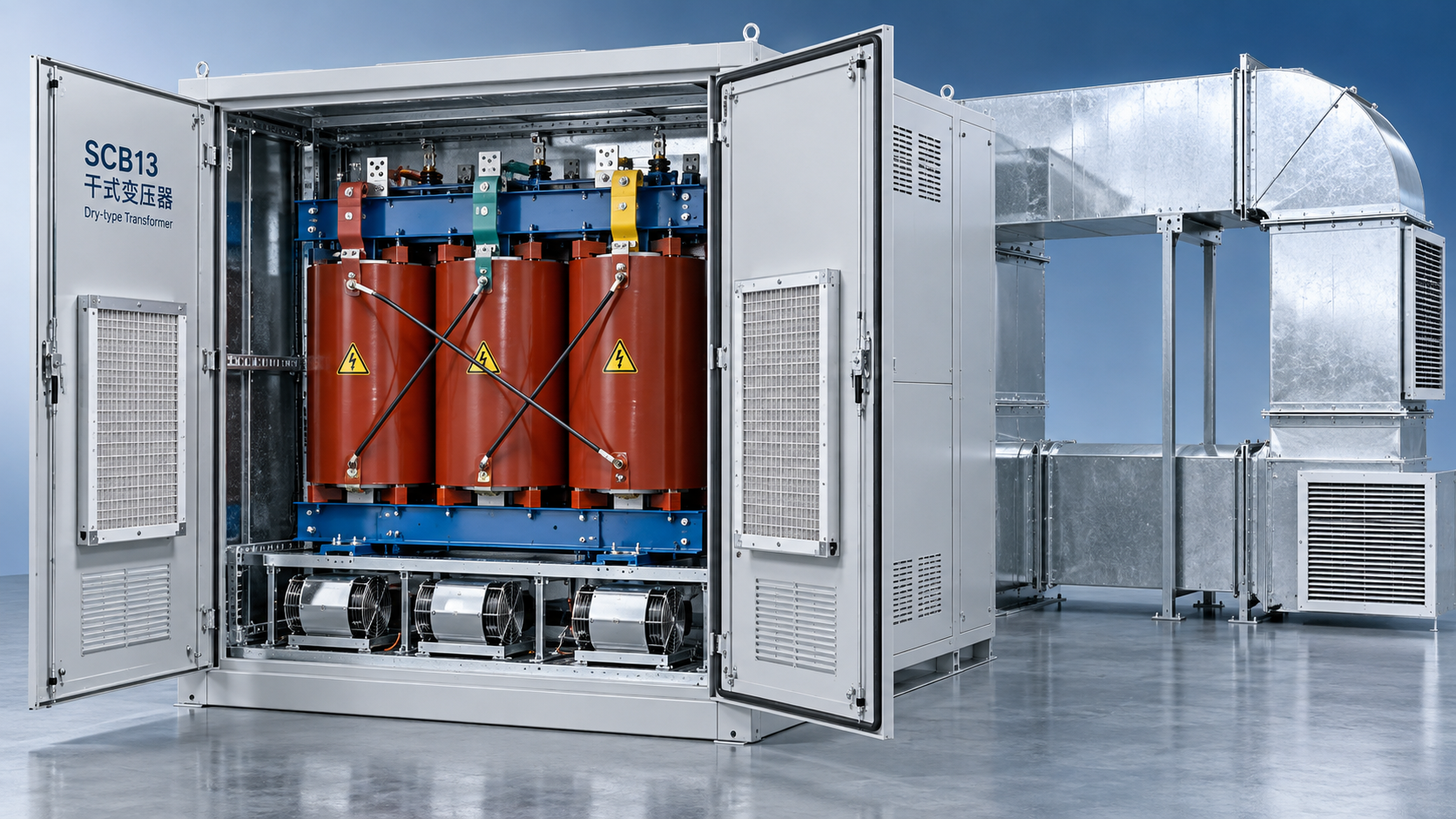

Сухие трансформаторы SCB13 с литой изоляцией отводят тепло с помощью системы охлаждения, которая может включать естественное воздушное охлаждение и охлаждение с помощью вентиляторов. На этот процесс влияют отверстия в оболочке, внутренние зазоры и окружающее помещение. Установка панелей или фильтров на существующую вентилируемую оболочку может изменить ее тепловые характеристики, даже если сам трансформатор остается без изменений.

При использовании фильтрованного воздуха важно учитывать не только работу с чистым фильтром. По мере накопления пыли растет перепад давления и может снижаться воздушный поток. В проекте необходимо установить допустимый предел загрузки фильтра, предусмотреть способ его контроля и обеспечить возможность замены без воздействия на персонал со стороны оборудования под напряжением.

Герметичная для пыли оболочка не может полагаться на неограниченную вентиляцию наружным воздухом. Для отвода тепла могут применяться специально разработанные теплообменники, другая проверенная система охлаждения или достаточная теплопередача через оболочку, спроектированную для этой цели. Такие решения требуют тепловой проверки; герметизация стандартного шкафа не является равноценной заменой.

Тепловая приемка должна учитывать заданную нагрузку, потери, температуру окружающей среды, высоту над уровнем моря, если это применимо, режим охлаждения и конфигурацию оболочки. Если принудительное охлаждение обеспечивает повышенную номинальную нагрузку, в документации также следует указать допустимый режим работы при отказе вентилятора или вспомогательного источника питания. Степень защиты IP не подтверждает характеристики превышения температуры трансформатора.

Более чистое помещение может быть лучше, чем более ограничивающий шкаф

Если источник пыли находится за пределами электротехнического помещения, контроль ее проникновения на уровне помещения может позволить эксплуатировать трансформатор в менее ограничивающей оболочке. Герметизация проходов, фильтрованная приточная вентиляция и контролируемое давление в помещении могут снизить воздействие пыли, сохранив вентиляцию трансформатора. Эффективность таких мер зависит от использования дверей, утечек воздуха в здании, вытяжных систем и непрерывной работы вентиляционного оборудования.

Такой подход не равнозначен присвоению оболочке трансформатора степени защиты IP5X или IP6X. Это стратегия контроля условий среды, надежность которой необходимо оценивать. Если помещение часто открывается в пыльную производственную зону или вентиляция недоступна во время работы трансформатора, предполагаемая защита может быть не обеспечена.

На границы защиты влияет и технология трансформатора. Всиловом трансформаторе серии S13 с масляным охлаждением активная часть размещена в заполненном маслом баке, а охлаждение не зависит непосредственно от проходящего вокруг обмоток сухого трансформатора окружающего воздуха. Это различие объясняет, почему требования к оболочке нельзя переносить с одной конструкции на другую. Оно не является основанием для замены SCB13 без отдельной оценки пожарной безопасности, условий установки и требований к техническому обслуживанию.

Что следует указать в запросе на предложение по оболочке

Полноценное предложение должно связывать заявленную степень защиты IP с конкретным трансформатором и условиями установки. Каталожного заявления «доступна пылезащитная оболочка» недостаточно, если в нем не указаны ограничения по охлаждению или не определена конфигурация вентиляции.

При запросе предложения на оболочку для SCB13 у Jiangsu Shengda Power Equipment Co., Ltd. или при сравнении альтернативных поставщиков запросите документацию, охватывающую следующие пункты:

• Полная конфигурация оболочки: размеры, пути воздушного потока, фильтры, вентиляторы, дверные уплотнения, кабельные вводы и граница, к которой относится степень защиты IP.
• Подтверждение защиты от проникновения: применимая классификация по IEC 60529 и подтверждающая испытательная документация для предложенной конфигурации, а не только степень защиты отдельного компонента.
• Тепловые характеристики: данные о превышении температуры согласно применимым требованиям IEC 60076-11 или согласованному эквиваленту с учетом влияния оболочки.
• Эксплуатационные ограничения: допустимые условия окружающей среды, мощность с учетом системы охлаждения, возможное снижение номинальной мощности и действия при отказе системы охлаждения.
• Техническое обслуживание: ограничения по фильтрам, доступ для осмотра, замена уплотнений, разрешенные методы очистки и требования к отключению оборудования.

Не следует определять степень защиты оболочки по обозначению SCB13 или общей сертификации системы менеджмента качества. Ни то ни другое не подтверждает защиту от пыли конкретного устройства в сборе.

Выбирайте с учетом ожидаемых условий эксплуатации

В явно чистом помещении с контролируемыми условиями оболочка IP2X может обеспечить требуемую защиту от доступа без отдельного пылезащитного шкафа. Если постоянное проникновение пыли может повлиять на охлаждение или изоляцию, IP5X — разумный вариант для рассмотрения. Если необходимо исключить проникновение пыли, оцените IP6X вместе со специально разработанным решением для отвода тепла.

Универсальной концентрации пыли, автоматически определяющей выбор одной из этих степеней защиты, не существует. Решение зависит от последствий загрязнения, мер контроля окружающей среды, теплового запаса и возможности обслуживания. Интервалы осмотров должны определяться фактическим накоплением отложений и загрузкой фильтра, а не произвольным календарным графиком; очистку необходимо выполнять согласно инструкциям изготовителя при безопасно отключенном оборудовании.

Ключевое условие приемки — способность указанного трансформатора нести требуемую нагрузку в выбранной оболочке на протяжении всего цикла технического обслуживания, а не только при новом шкафе и чистых фильтрах. Если это условие нельзя подтвердить, требования к защите от пыли остаются неполными независимо от степени IP, указанной в коммерческом предложении.
