Выбор между сухим трансформатором и масляным трансформатором определяет не только тип оборудования. Он влияет на пожарную безопасность, планировку, эксплуатационные расходы, график технического обслуживания и долгосрочную надежность всей схемы электроснабжения.

Это решение становится еще более важным для проектов с повышенными требованиями к энергоэффективности, плотной застройкой и более строгими проверками соответствия нормативам. Подходящий трансформатор должен соответствовать условиям объекта, профилю нагрузки и эксплуатационным требованиям с самого начала.

При применении трансформаторов сравнение редко сводится к вопросу о том, какой тип лучше во всех случаях. Практический вопрос заключается в том, какой вариант соответствует условиям проекта, допустимому уровню риска, требованиям к установке и приоритетам на протяжении всего жизненного цикла.

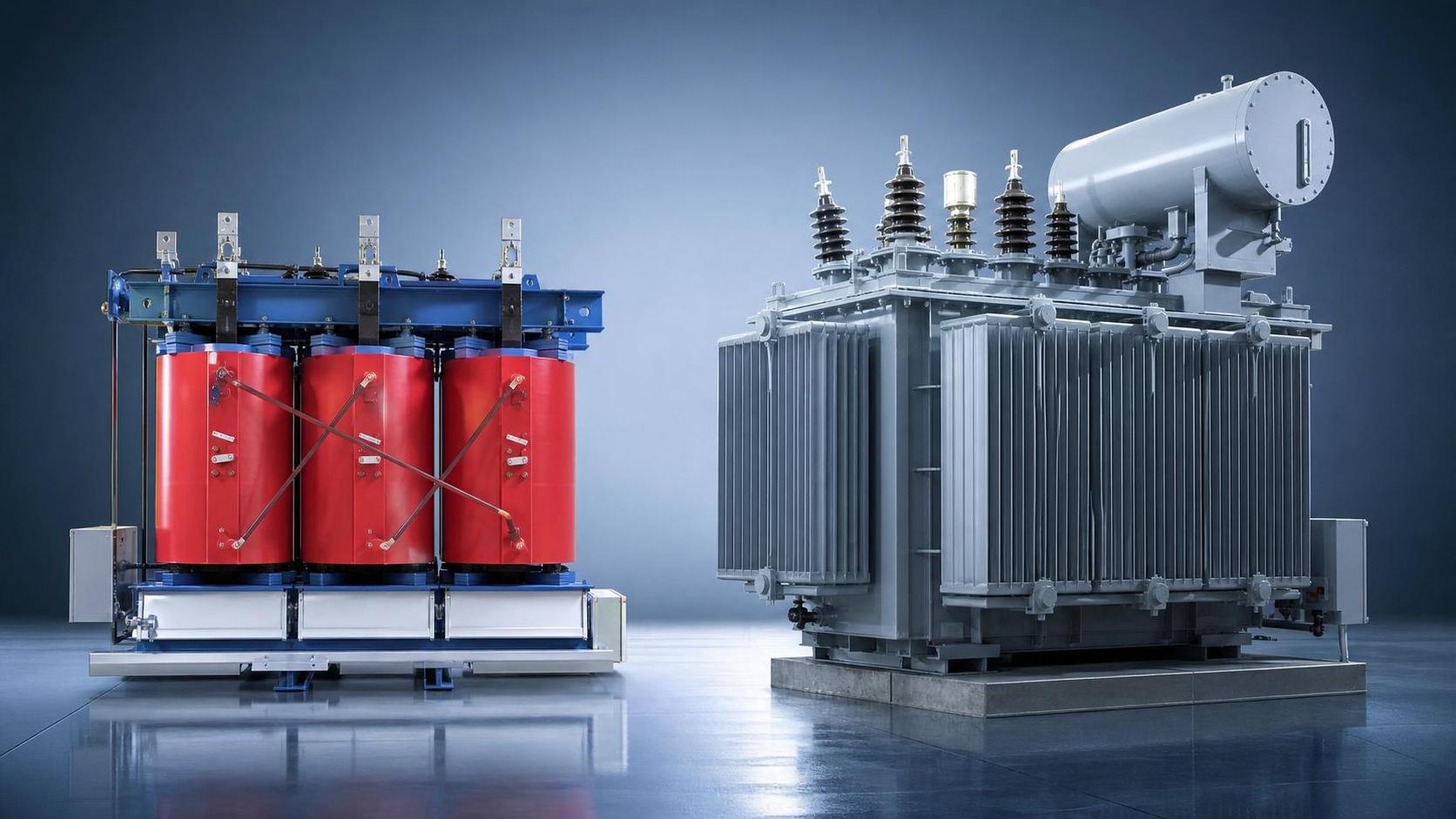

Основные различия между двумя типами трансформаторов

В сухом трансформаторе в качестве основного охлаждающего средства используется воздух. Его обмотки обычно имеют литую изоляцию из компаунда или вакуумно-напорную пропитку, при этом внутри основного корпуса отсутствует изоляционное масло.

В масляном трансформаторе магнитопровод и обмотки погружены в изоляционное масло. Масло обеспечивает изоляцию и отвод тепла, что часто повышает тепловые характеристики при длительной работе под нагрузкой.

Это базовое конструктивное различие определяет большинство компромиссов на уровне проекта. Оно влияет на поведение при пожаре, требования к ограждениям, порядок технического обслуживания, контроль шума, занимаемую площадь и место установки, допустимое с технической точки зрения.

Почему выбору уделяется все больше внимания

Энергосистемы испытывают давление, связанное с необходимостью снижения потерь при сохранении гибкости. Одновременно многие объекты теперь размещают трансформаторы ближе к помещениям с постоянным присутствием людей, техническим помещениям или чувствительным технологическим линиям.

Это делает вопросы безопасности и удобства технического обслуживания более заметными при рассмотрении проекта. Сухие трансформаторы часто выбирают для внутренней установки, тогда как масляные агрегаты сохраняют высокую актуальность там, где решающими факторами являются эффективность, диапазон мощностей и долговечность.

Качество изготовления также имеет большее значение, чем сама категория оборудования. Jiangsu Shengda Power Equipment Co., Ltd. специализируется на R&D, производстве и контроле качества трансформаторов; ее продукция соответствует требованиям GB1094.1-2-1996, GB/T6451-2008 и ISO9001.

Как характеристики сухих трансформаторов соответствуют требованиям реальных проектов

Главное преимущество сухого трансформатора заключается в гибкости установки внутри помещений. Его часто выбирают для коммерческих зданий, больниц, объектов транспортной инфраструктуры, помещений, связанных с центрами обработки данных, и объектов с повышенными требованиями к пожарной безопасности.

Поскольку в сухом трансформаторе отсутствует масло, снижаются риски, связанные с утечками и обращением с маслом, а также необходимость в некоторых мерах по локализации пожара. Это может упростить планирование помещений в определенных конструктивных решениях зданий.

Он также подходит для проектов, где важна чистота. Контроль пыли по-прежнему необходим, однако эксплуатация в меньшей степени зависит от управления жидкой изоляцией.

Обычно ограничениями являются тепловой запас и стоимость. В задачах распределения электроэнергии с высокой нагрузкой, на открытом воздухе или при больших мощностях сухому трансформатору могут потребоваться более эффективная вентиляция, большее пространство или более высокий бюджет для достижения аналогичных рабочих характеристик.

Где масляные трансформаторы остаются более подходящим вариантом

Масляные трансформаторы по-прежнему являются стандартным выбором для многих промышленных объектов, энергосистем и подстанций. Им часто отдают предпочтение при больших мощностях, постоянных тяжелых нагрузках и эксплуатации на открытом воздухе.

Их охлаждающие характеристики обеспечивают эффективную передачу тепла, что способствует стабильной работе в течение длительного времени. Во многих случаях это означает высокую энергоэффективность и предсказуемую экономику жизненного цикла.

Показательным примером являетсямасляный силовой трансформатор серии S11. В нем используются импортируемые высококачественные холоднокатаные листы электротехнической стали и бескислородная медь, а полностью герметичная конструкция рассчитана на низкие потери, низкий уровень шума и высокий КПД.

С практической точки зрения такие особенности, как отказ от расширительного бака, изоляция масла от воздуха и снижение старения изоляции, могут уменьшить нагрузку на регулярное техническое обслуживание. Модели мощностью от 30KVA до 2500KVA также обеспечивают широкие возможности подбора для различных проектов.

Практическое сравнение на этапе принятия решения

Простое сравнение помогает сузить выбор до проведения детального технического анализа.

Вопросы, на которые стоит ответить перед выбором

Правильный ответ обычно становится очевидным после уточнения условий эксплуатации. Эти контрольные вопросы полезнее, чем выбор исключительно на основе предпочтения определенного типа.

• Будет ли трансформатор установлен внутри помещения, на открытом воздухе или рядом с пространством, где постоянно находятся люди?
• Является ли нагрузка постоянной, циклической, растущей или чувствительной к гармоникам?
• Какие местные требования пожарных норм, правила вентиляции и ограничения строительной планировки действуют на объекте?
• Какой объем планового технического обслуживания объект сможет обеспечить в течение всего срока службы оборудования?
• Что является приоритетом проекта: первоначальная стоимость, потери энергии, время безотказной работы или совокупная стоимость владения?

Эти вопросы обычно позволяют определить, обеспечивает ли сухой трансформатор лучшую совместимость с объектом или масляная конструкция дает более высокую эксплуатационную ценность.

Обзор более широкого ассортимента продукции

Выбор редко осуществляется изолированно. В рамках одного цикла планирования проекты могут включать сравнение платформ на 10KV и 35KV, комплектных подстанций, сухих трансформаторов, трансформаторов с аморфным сплавом и конструкций с регулированием напряжения под нагрузкой.

Именно поэтому широта ассортимента имеет значение. Помимо сухих трансформаторов, поставщик, располагающий энергоэффективными сериями S11, S13, S15, S20, S22 и линейками SCB или SGB, может обеспечить более точный технический подбор для различных условий нагрузки и места установки.

Например, если при рассмотрении проекта важны уровень шума, снижение загрязнения и интервалы технического обслуживания, герметичный масляный вариант, такой какмасляный силовой трансформатор серии S11, может заслуживать такого же внимания, как и сухой трансформатор.

Как превратить сравнение в обоснованное решение

Правильный выбор трансформатора начинается с области применения, а не с заранее установленного предпочтения. Ограничения объекта, требования безопасности, энергоэффективность и возможности технического обслуживания следует рассматривать комплексно.

Если основными факторами являются безопасность внутри помещений и гибкость установки, сухой трансформатор часто оказывается разумным выбором. Если на первом плане находятся большая мощность, эффективное охлаждение и экономичность на протяжении жизненного цикла, более подходящими могут быть масляные конструкции.

Следующий шаг — сопоставить потребность в нагрузке, условия окружающей среды, нормативные требования и бюджет, чтобы сформировать краткий список вариантов. После этого сравнение данных о потерях, импедансе, уровне шума, герметичности конструкции и требованиях к техническому обслуживанию позволит принять решение, основанное на реальных условиях проекта.
