Начинайте с профиля нагрузки, а не с названия модели

Когда спрашивают, подходит ли масляный силовой трансформатор серии S13 для коммерческого здания, полезный ответ обычно начинается с анализа характера электропотребления здания. Торговый комплекс, офисная башня, гостиница, коммерческий объект, связанный с больницей, и многофункциональная недвижимость могут относиться к категории «коммерческих объектов», однако их суточные графики нагрузки существенно различаются. Если выбирать трансформатор только по номинальной мощности, можно получить оборудование, которое большую часть дня работает неэффективно или испытывает трудности в периоды сезонных пиков.

Сначала изучите фактический характер спроса: дневной пик, базовую ночную нагрузку, пусковой ток систем HVAC или насосов, концентрацию нагрузки от лифтов, а также возможность установки в будущем арендаторами энергоёмкого оборудования. Серия S13 обычно рассматривается, когда проект предполагает снижение потерь и стабильную длительную эксплуатацию, однако это преимущество проявляется в наибольшей степени, если трансформатор соответствует реальному диапазону рабочих нагрузок здания. Слишком мощный агрегат, работающий с низкой загрузкой, является распространённой ошибкой при закупках. На бумаге он выглядит безопасным, но на долгие годы может привести к неоправданно высоким потерям холостого хода.

Используйте этот контрольный список перед утверждением трансформатора S13

Для руководителей проектов и ведущих инженеров ниже приведена практическая последовательность проверки, которая позволяет сэкономить время в дальнейшем:

• Подтвердите максимальный спрос здания, среднюю рабочую нагрузку и ожидаемый резерв для расширения.
• Проверьте место установки трансформатора и предусмотренные этой зоной возможности для вентиляции, обращения с маслом, снижения шума и доступа.
• Изучите местные требования к пожарной защите и проектированию помещения трансформатора, вводу кабелей, дренажу и отделению от зон постоянного пребывания людей.
• Уточните, требуется ли по условиям подключения к энергосистеме и проекту оборудование на 10kV или 35kV, и убедитесь, что выбранная серия соответствует вышестоящей схеме распределения.
• Сравнивайте стоимость жизненного цикла, а не только цену покупки: потери холостого хода, нагрузочные потери, риск простоев, удобство технического обслуживания и срок службы при предусмотренном рабочем цикле.
• Сопоставьте документы о соответствии и технические характеристики с тендерной документацией, а не только с коммерческим листом.

Если команда последовательно проработает эти шесть пунктов, правильный ответ обычно становится очевидным.

Когда масляный трансформатор обычно является подходящим решением

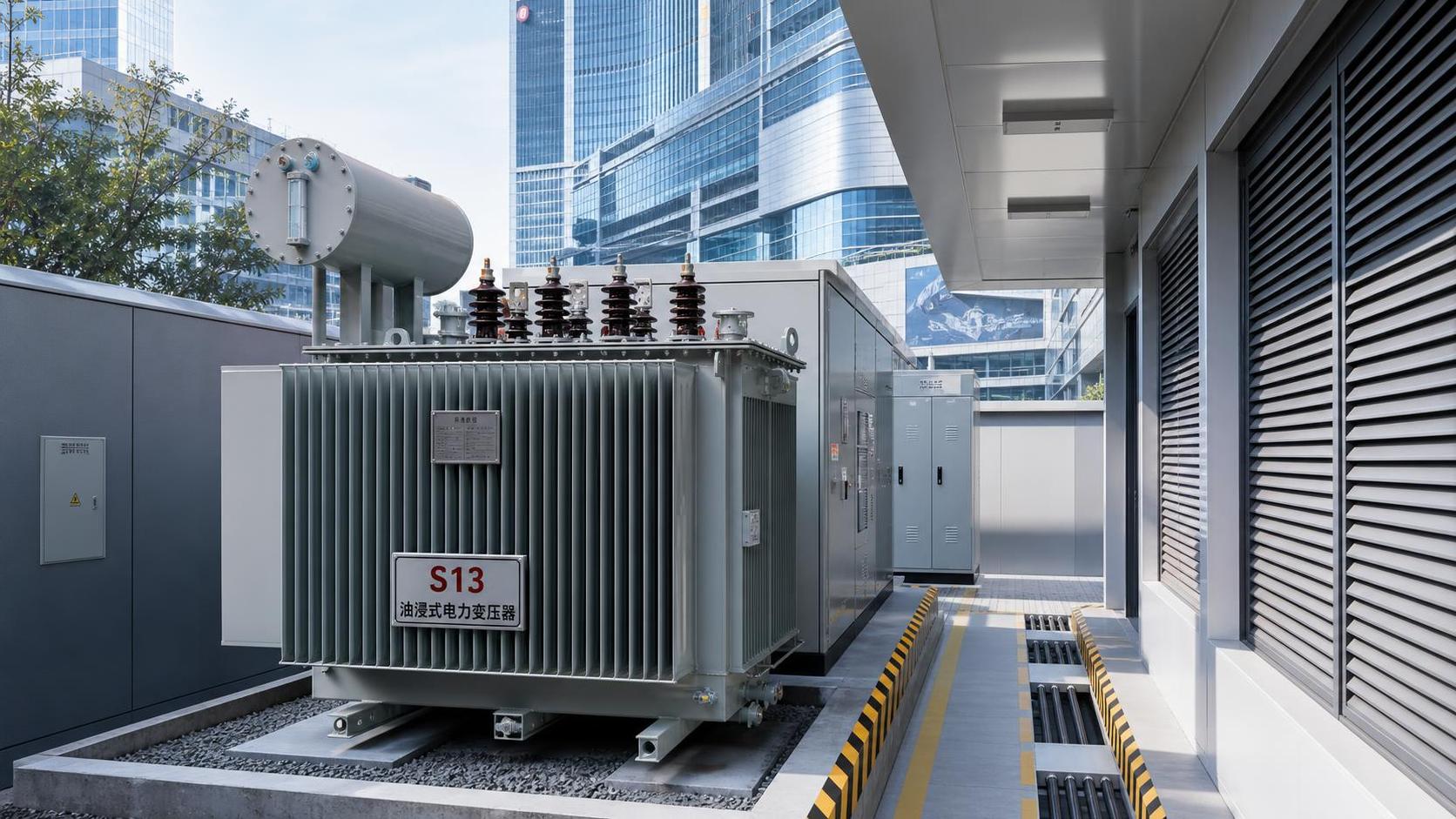

Масляный трансформатор S13 часто хорошо подходит для коммерческого проекта, если в нём предусмотрена отдельная трансформаторная зона, обеспечено достаточное удаление от помещений с высокой концентрацией людей, а стабильная нагрузка позволяет получить выгоду от повышения эффективности в течение длительного времени. Типичные примеры включают торговые парки, деловые кампусы, крупные коммерческие площади на подиумных этажах, коммерческие объекты, связанные с логистикой, и отдельно стоящие здания с выделенными техническими помещениями.

Преимущества очевидны: более низкие потери по сравнению с устаревшими традиционными решениями, стабильная работа и широкая известность в сфере распределения электроэнергии. Для команд, отвечающих за целевые эксплуатационные расходы, низкий уровень потерь имеет большое значение. Для команд, управляющих реализацией проекта, более важным вопросом часто является надёжность при штатных условиях эксплуатации, а не достижение теоретически максимального показателя эффективности.

Однако само определение «коммерческое здание» слишком общее, чтобы на его основании принимать решение. Подземное трансформаторное помещение под зоной с высокой плотностью посетителей требует иного проектного подхода, чем наземная электроустановка рядом с малоэтажным коммерческим зданием.

Проверка места установки, которая меняет решение

Именно на этом этапе многие решения меняются. Если трансформатор должен находиться в помещении с более жёсткими требованиями пожарной безопасности, ограниченными возможностями обращения с маслом или непосредственно примыкающем к чувствительным внутренним зонам, масляный вариант может стать менее привлекательным, даже если его электрические характеристики выглядят хорошо. В таких случаях проектной команде не следует спрашивать только: «Поместится ли он?» Лучше спросить: «Какие дополнительные требования к проектированию помещения, защитным мерам и процедурам согласования повлечёт этот выбор?»

Для высотных зданий, транспортных узлов и аналогичных объектов, где требования к пожарной безопасности внутри помещений более строгие, некоторые команды также сравнивают сухой вариант, например сухой трансформатор SCB10. Это сравнение связано не с модой и не с предпочтением конкретного продукта. Оно определяется условиями установки. Сухая конструкция может быть более подходящей там, где внутри здания важны огнестойкость, низкий уровень шума, влагостойкость, пылестойкость и минимальная потребность в техническом обслуживании. При этом выбор по-прежнему должен соответствовать собственной электрической схеме проекта и имеющимся пространственным условиям, но именно на этом этапе следует проводить такое сравнение.

Не воспринимайте эффективность как рекламный лозунг

Нередко заявляют о необходимости малопотерного трансформатора, а затем утверждают самый дешёвый вариант или настолько увеличивают мощность, что экономическое обоснование теряет силу. Если вы оцениваете масляный силовой трансформатор серии S13 для коммерческих зданий, запросите данные о потерях в формате, используемом в проектной документации, и сопоставьте их с ожидаемым профилем эксплуатации. Важны два вопроса:

1. Будет ли здание достаточно долго работать при существенной нагрузке, чтобы снижение эксплуатационных потерь отразилось в общей стоимости владения?
2. Достаточно ли близко выбранная мощность соответствует фактическому спросу, чтобы не оплачивать потери из-за неправильного подбора?

Это особенно важно для коммерческих проектов с большими различиями между загрузкой в будние и выходные дни или между сезоном охлаждения и обычными месяцами. Трансформатор, который выглядит эффективным в каталоге, может оказаться дорогостоящим выбором для здания, где диапазон нагрузки, под который он был выбран, используется редко.

Проверьте стандарты и документы, которые действительно имеют значение

Если поставщик заявляет о соответствии таким стандартам, как GB1094.1-2-1996 и GB/T6451-2008, это важно, но только в том случае, если представленные технические документы соответствуют вашему комплекту закупочной документации. Проверка должна включать номинальную мощность, класс напряжения, способ соединения, импеданс, систему охлаждения, значения потерь, ограничения по габаритам и документацию по инспекции. Для производителя, такого как Jiangsu Shengda Power Equipment Co., Ltd., который позиционирует себя как компания, специализирующаяся на исследованиях и разработке трансформаторов, производственном контроле, системах контроля качества и управлении качеством, сертифицированном по ISO9001, практический вывод для покупателя заключается не в рекламной формулировке. Важно, являются ли переданные документы полными, согласованными и прослеживаемыми до конкретного предлагаемого агрегата.

Распространённая ошибка заключается в утверждении технического предложения на основании общего описания семейства продукции, в то время как строительная команда уже возводит помещение с учётом предполагаемых габаритов или направлений прокладки кабелей. Позже именно планировка помещения, маршрут доступа или радиус изгиба кабеля становятся настоящей проблемой.

Шум, тепло и доступ для обслуживания — не второстепенные вопросы

Коммерческие здания плохо переносят ситуации, когда вспомогательные системы мешают использованию помещений арендаторами. Это означает, что выбор трансформатора касается не только инженера подстанции. Он влияет на аренду, эксплуатацию и работу с жалобами. Перед окончательным выбором агрегата S13 подтвердите выполнение трёх практических условий:

Эти пункты кажутся очевидными, однако их часто оставляют на завершающий этап координации, когда внесение изменений становится дорогостоящим.

Понимайте, когда сравнение с сухим трансформатором — не простая формальность

Иногда правильный ответ — не «только S13», а «S13, если условия установки не указывают на другое решение». В коммерческих проектах, где трансформатор расположен ближе к зонам пребывания людей или проектное задание подчёркивает требования к пожарной безопасности внутри помещения и сокращению объёма технического обслуживания, сухой вариант заслуживает серьёзного рассмотрения. Например, платформа SC(B)10 используется в таких местах, как высотные здания, аэропорты, железнодорожные станции, доки, электростанции и подстанции. К заявленным характеристикам относятся 3-фазная конструкция, частота 50Hz, термостойкость изоляции класса F, средний перегрев обмотки не более 100K и частичный разряд менее 5pc, а также такие особенности, как низкие потери, низкий уровень шума, огнестойкость, влагостойкость и высокая устойчивость к коротким замыканиям и ударам молнии.

Это не означает автоматически, что данный вариант лучше для любого коммерческого проекта. Это лишь означает, что перед окончательным утверждением проектной команде следует сопоставить тип оборудования с состоянием помещения, стратегией пожарной безопасности, условиями эксплуатации и моделью технического обслуживания.

Распространённые ошибки при выборе, которые впоследствии приводят к затратам

• Оставлять слишком большой резерв мощности без реального плана расширения. Разумный запас оправдан. Незапланированное завышение мощности означает постоянную неэффективность.
• Игнорировать последствия применения масляного оборудования для проектирования помещения. Сам трансформатор может быть приемлемым, однако помещение, дренаж, зазоры и защитные меры могут перестать быть простыми.
• Сравнивать поставщиков только по цене агрегата. Документация на поставку, тщательность инспекции и стабильность производства имеют значение, поскольку проблемы с трансформатором дорого исправлять после установки.
• Забывать о реальных условиях эксплуатации. В коммерческих зданиях окна для технического обслуживания ограничены. При плохом доступе даже обычные работы становятся источником помех.
• Считать, что одному типу здания соответствует одно решение по трансформатору. Подиум гостиницы, офисное ядро и торговая пристройка в рамках одного объекта могут требовать разных решений.

Практический путь принятия решения для проектных команд

Если вам нужно практическое правило, выбирайте решение на базе S13, когда проект имеет подходящие условия установки, профиль нагрузки, позволяющий со временем получить выгоду от снижения потерь, и конструкцию помещения, способную надлежащим образом поддерживать эксплуатацию масляного оборудования. Обычно именно в таких условиях он оправдывает свой выбор.

Если здание предполагает размещение трансформатора ближе к людям, более жёсткие требования пожарной безопасности или более сложные условия эксплуатации внутри помещений, проведите параллельное сравнение до завершения закупки. Начните с данных о нагрузке, затем изучите условия помещения, документы о соответствии и стоимость жизненного цикла. В такой последовательности неподходящие варианты отсеиваются на раннем этапе, до того как они превратятся в необходимость перепроектирования или эксплуатационную проблему после сдачи объекта.

Именно это является настоящей проверкой того, подходит ли масляный силовой трансформатор серии S13 для коммерческих зданий: не то, является ли он сильной категорией продукции, а то, соответствует ли он тому, как здание фактически будет потреблять электроэнергию, размещать оборудование и эксплуатировать выбранное решение в течение следующего десятилетия.
