Сухой трансформатор для проектов коммерческих зданий должен соответствовать не только нагрузке. Пути вентиляции и зазоры между оборудованием определяют характер распространения огня, эффективность охлаждения, доступ для осмотра и срок службы.

Именно поэтому эта тема важна для офисов, торговых центров, гостиниц, больниц и многофункциональных высотных зданий. Когда монтажное пространство ограничено, даже небольшие ошибки в компоновке могут повысить температуру, увеличить нагрузку на изоляцию и усложнить проверки на соответствие требованиям.

На практике сухие трансформаторы часто выбирают потому, что они исключают риск утечки масла и хорошо подходят для внутренних систем распределения. Однако безопасная эксплуатация зависит от согласования конструкции трансформатора с воздушным потоком в помещении, зонами зазоров и условиями обслуживания.

Почему вентиляция и зазоры заслуживают внимания на раннем этапе

Тепло — центральный вопрос. Сухой трансформатор для использования в коммерческих зданиях отводит потери непосредственно в помещение, поэтому плохая циркуляция воздуха может поднять рабочую температуру выше расчетного диапазона.

Когда тепло накапливается, одновременно возникают несколько рисков. Изоляция стареет быстрее, может расти шум, защитные отключения происходят чаще, а реальный запас по режиму становится меньше, чем кажется по паспортной табличке.

Зазоры не менее важны. Требуемые расстояния нужны не только для электробезопасности. Они также обеспечивают каналы воздушного потока, доступ для аварийного обслуживания, пространство для изгиба кабелей и визуальный осмотр вокруг корпуса.

Что требуется от соответствующего нормам помещения трансформатора

Надежное помещение трансформатора должно обеспечивать баланс между тепловым режимом, пожарной защитой и контролем доступа. Для установки сухого трансформатора в коммерческом здании помещение должно поддерживать устойчивый воздухообмен без создания турбулентности с сильным запылением.

• Держите пути притока и вытяжки свободными, прямыми и защищенными от блокировки.
• Соблюдайте рекомендованные производителем расстояния до стен, потолка, дверей и соседнего оборудования.
• Не размещайте тепловыделяющее оборудование слишком близко к корпусу трансформатора.
• Оставьте достаточно пространства спереди и по бокам для осмотра, очистки и кабельных работ.
• Контролируйте влажность, пыль и коррозионно-активные загрязнители, которые могут снизить надежность изоляции.

Точные размеры зависят от номинала, типа корпуса, местных норм и данных поставщика. Поэтому проект помещения следует проверять как по стандартам проекта, так и по документации на оборудование, а не только по общим правилам.

Ключевые моменты проверки при согласовании компоновки

При рассмотрении чертежей самый полезный вопрос прост: может ли трансформатор нормально охлаждаться, быть осмотренным и безопасно отключен в реальных условиях эксплуатации?

Этот этап проверки особенно важен, когда сухой трансформатор для коммерческого здания размещают рядом с вентиляционными шахтами парковки, источниками тепла в подвале или компактными узлами нагрузок.

Типичные сценарии установки

Коммерческие здания редко предлагают идеальные электротехнические помещения. В высотных проектах может потребоваться глубокое внутреннее размещение, а транспортные узлы и торговые комплексы часто требуют, чтобы силовое оборудование находилось рядом с зонами высокой плотности людей.

В таких условиях низкий уровень шума, огнестойкость и меньшая потребность в обслуживании становятся практическими преимуществами. Литая эпоксидной смолой катушечная конструкция часто предпочтительна там, где требования к внутренней пожарной защите выше.

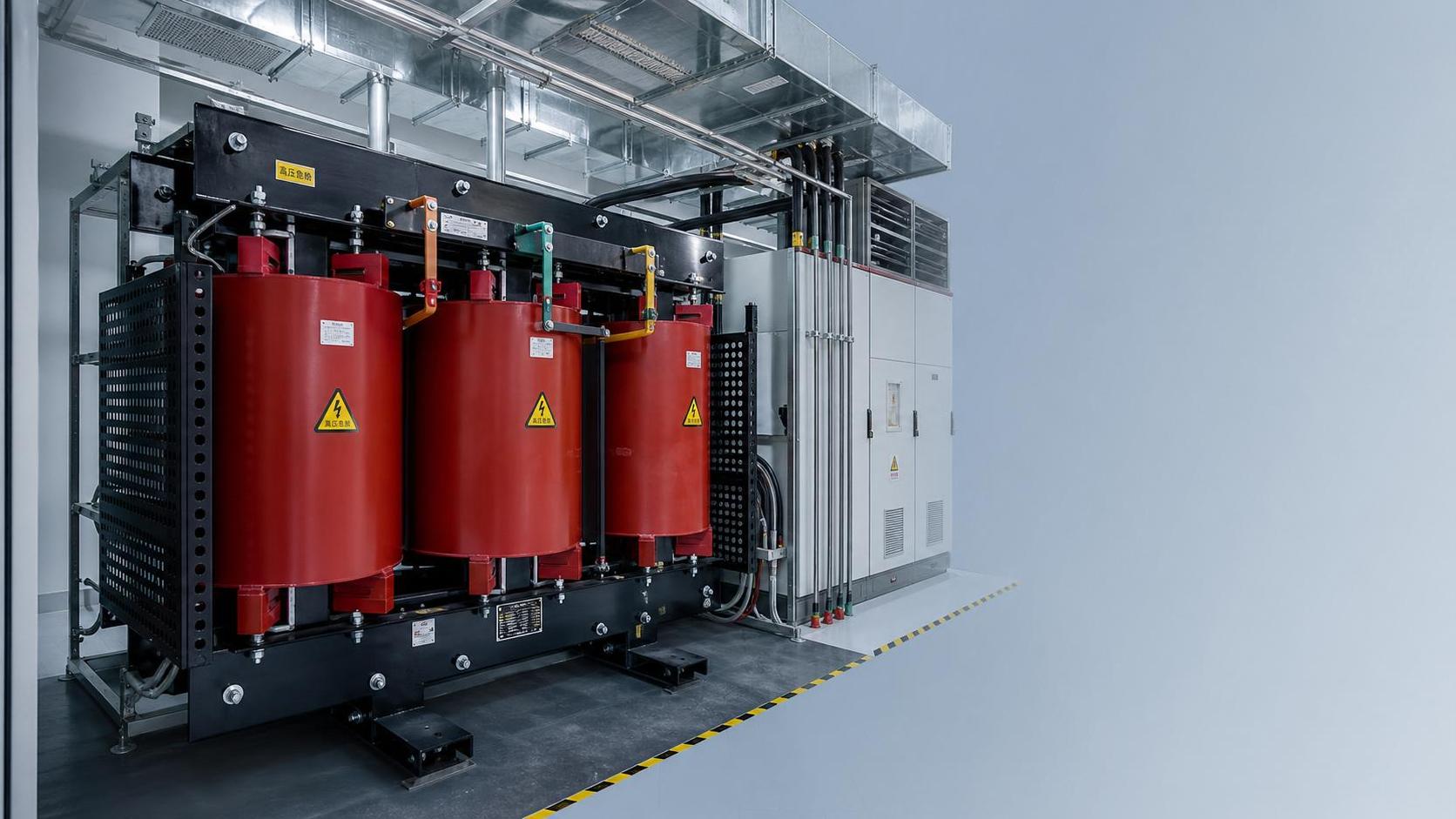

Полезный пример — Сухой трансформатор типа SCB14. Эта модель SC(B)14 предназначена для высотных зданий, аэропортов, станций, доков, подстанций и других требовательных внутренних объектов.

Ее уровень энергоэффективности 2 по GB20052-2020, сниженные потери холостого хода, низкий уровень шума, а также устойчивость к влаге, пыли, коротким замыканиям и молниевым воздействиям соответствуют приоритетам ответственной коммерческой инфраструктуры.

Как качество продукции влияет на надежность монтажа

Одной только компоновкой помещения нельзя компенсировать нестабильное качество производства. Целостность обмоток, стабильность изоляции, контроль потерь в сердечнике и регулярные испытания влияют на то, насколько безопасно трансформатор переносит тепловые нагрузки со временем.

Jiangsu Shengda Power Equipment Co., Ltd. строит свой ассортимент трансформаторов на основе возможностей НИОКР, контролируемых производственных процессов и полной системы контроля качества. Этот фундамент важен, когда требуется согласовать спецификацию и долгосрочную надежность.

Ее продукция соответствует стандартам GB1094.1-2-1996 и GB/T6451-2008, а сертификация ISO9001 подтверждает дисциплину в управлении качеством. Компания также выпускает низкопотерные силовые трансформаторы, модели 10KV и 35KV, сухие серии, компактные подстанции и устройства с переключением ответвлений под нагрузкой.

Для сухого трансформатора, применяемого в коммерческом здании, такая широкая производственная база помогает при сравнении моделей, поскольку тепловое поведение, пригодность корпуса и ограничения площадки можно рассматривать вместе, а не по отдельности.

Практические проверки перед подачей напряжения

Перед сдачей объекта краткий контрольный список может предотвратить многие повторяющиеся проблемы:

• Убедитесь, что фактические зазоры после прокладки кабелей соответствуют утвержденным чертежам.
• Проверьте, что вентиляционные отверстия не были уменьшены последующими строительными или MEP-изменениями.
• Проверьте температурный контроль, сигнализацию и настройки защиты при ожидаемой нагрузке.
• Осмотрите наличие пыли, пути попадания воды и ослабленные соединения.
• Оцените, не может ли соседнее оборудование нарушить воздушный поток или аварийный доступ.

Эти проверки превращают процесс выбора сухого трансформатора для коммерческого здания в полноценную задачу по управлению рисками, а не просто в решение о покупке.

Надежная основа для следующего решения

Правильный выбор обычно тот, который одновременно соответствует помещению, профилю нагрузки, стратегии пожарной безопасности и плану обслуживания. Именно здесь становятся видимыми требования к вентиляции и зазорам.

При оценке следующего проекта с сухим трансформатором для коммерческого здания сравнивайте данные оборудования, условия помещения, применимые стандарты и будущие требования к доступу в комплексе. Такой подход обеспечивает более надежную эксплуатацию и меньшее число поздних корректировок.
