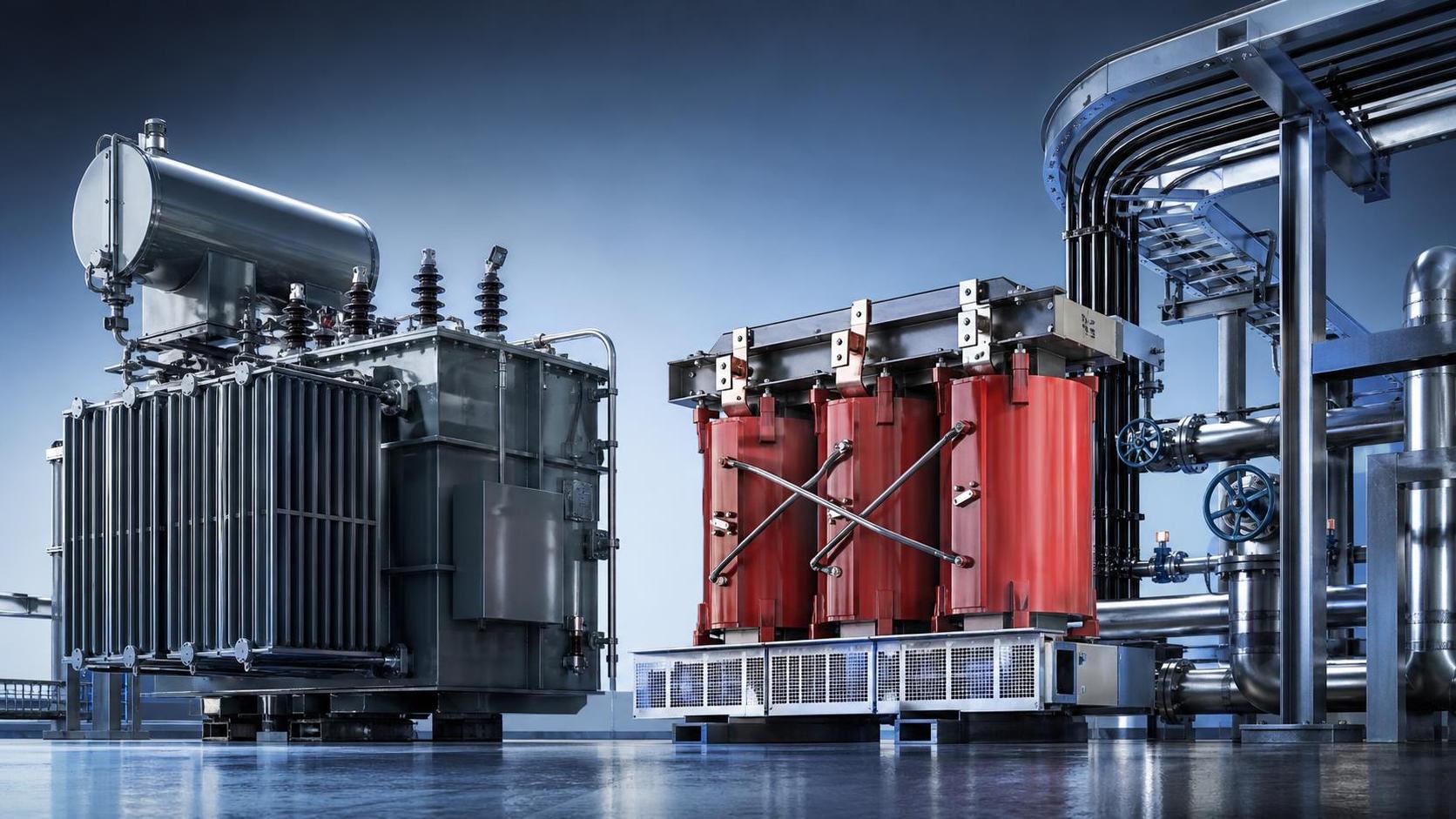

Масляный или сухой трансформатор: какой вариант лучше подходит для тяжелых промышленных нагрузок?

Когда речь идет о тяжелых промышленных нагрузках, вопрос редко сводится к тому, какой трансформатор лучше в абстрактном смысле. На практике важно понять, какая конструкция сохраняет стабильность при нестабильных профилях нагрузки, неблагоприятных условиях окружающей среды и высокой стоимости простоев. Именно поэтому сравнение масляного и сухого трансформаторов имеет практическое, а не теоретическое значение.

Многие специалисты по подбору оборудования начинают с упрощенного предположения: масляные трансформаторы предназначены для тяжелой промышленности, а сухие — для зданий. Это правило не лишено смысла, но для серьезного выбора оно слишком грубое. На металлургических предприятиях, нефтехимических объектах, в портах, на вспомогательных объектах горнодобывающей промышленности и на предприятиях с технологическими процессами, где часто изменяется нагрузка, решение зависит от тепловых характеристик, устойчивости к перегрузкам, риска загрязнения, требований пожарной безопасности, места установки и качества технического обслуживания. Трансформатор, который выглядит надежным на бумаге, может оказаться более слабым вариантом после анализа реального рабочего цикла.

Что на самом деле означает «тяжелые промышленные нагрузки»

При выборе трансформатора тяжелая нагрузка означает не только высокую мощность в kVA. Она часто включает повторяющиеся пуски электродвигателей, ударные нагрузки, циклические перегрузки, гармонические искажения от приводов или выпрямителей, недостаточную вентиляцию в месте установки, пыль, влагу, коррозионную атмосферу или объект, где температура резко меняется в разные времена года. Оборудование может приемлемо работать при номинальной нагрузке в чистой испытательной среде и при этом испытывать трудности в эксплуатации, если тепло не отводится или изоляция подвергается воздействию повторяющихся пиковых нагрузок.

Именно поэтому управление тепловым режимом находится в центре данного сравнения. В масляном трансформаторе изоляционное масло одновременно выполняет функции диэлектрической среды и пути передачи тепла. На практике это позволяет эффективнее отводить тепло, выделяемое обмотками и магнитопроводом, чем во многих конфигурациях с воздушным охлаждением. При тяжелой или переменной промышленной нагрузке это преимущество часто выражается в более низкой температуре наиболее нагретой точки, повышенной устойчивости к перегрузкам и замедленном старении изоляции при условии правильного проектирования и технического обслуживания оборудования.

Сухие трансформаторы работают иначе. Тепло отводится главным образом через воздух и твердую изоляционную систему. Их преимущество заключается не в таком же тепловом резерве, как у конструкций с жидким заполнителем, а в сочетании безопасности при установке внутри помещений, сниженного риска распространения огня и более простого обращения с окружающей средой там, где нежелательно использование маслосодержащего оборудования. Иными словами, выбор не сводится к сравнению старой и новой технологий. Он зависит от того, как каждая изоляционная и охлаждающая система ведет себя при конкретной эксплуатационной нагрузке.

В каких случаях масляные трансформаторы обычно имеют преимущество

Если объект характеризуется длительной тяжелой нагрузкой, частыми перегрузками или резкими температурными циклами, масляный трансформатор часто имеет очевидное инженерное преимущество. Более эффективный отвод тепла обеспечивает более высокую непрерывную загрузку и во многих случаях создает больший запас при нештатных условиях. Это важно для предприятий, где нагрузка не снижается постепенно. Вспомогательная система прокатного стана, крупная насосная станция или технологическая линия с повторяющимися пусками и остановками могут быстро повысить температуру обмоток. После накопления тепла теоретический КПД становится менее важным, чем способность трансформатора поддерживать внутреннюю температуру под контролем.

Маслонаполненные конструкции также широко применяются на открытых подстанциях, в местах подключения к сетям энергоснабжения и на промышленных территориях, поскольку они хорошо адаптируются к более высоким мощностям и классам напряжения. Jiangsu Shengda Power Equipment Co., Ltd. производит энергоэффективные силовые трансформаторы серий S11, S13, S15, S20 и S22, включая модели на 10kV и 35kV. Продукция выпускается в рамках систем управления качеством, соответствующих ISO9001, и стандартов, таких как GB1094.1-2-1996 и GB/T6451-2008. Эти стандарты имеют значение, поскольку при промышленной оценке заявления о надежности без организованного производства и контроля испытаний не имеют большой ценности.

Еще один часто упускаемый из виду момент заключается в том, что масляные конструкции могут лучше переносить одновременное воздействие гармоник и перегрузок. Гармоники увеличивают потери, особенно добавочные потери и потери на вихревые токи, а эти потери преобразуются в тепло. Если установка включает преобразователи, группы двигателей с большим количеством VFD или нелинейное технологическое оборудование, тепловой запас трансформатора следует оценивать более внимательно, чем одну лишь номинальную мощность.

Почему сухой трансформатор все же является правильным выбором для некоторых тяжелых условий

Тяжелые условия эксплуатации не всегда связаны с тепловой проблемой. Иногда главными становятся безопасность и место установки. Если трансформатор необходимо установить внутри высотного промышленного здания, рядом с большим количеством людей, ниже уровня земли, внутри сооружения, связанного с туннелем, или вблизи технологических процессов с жесткими требованиями к локализации пожара, сухой трансформатор может оказаться более подходящим вариантом даже при высокой нагрузке. Отсутствие масла меняет профиль рисков установки, особенно если требования проекта связаны с предотвращением утечек, противопожарным разделением и управлением воздухом внутри помещения.

По этой причине сухие трансформаторы без заливки и литые сухие трансформаторы широко применяются в аэропортах, на железнодорожных станциях, в метро, больницах, торговых центрах, доках и на некоторых промышленных объектах. В отдельных технологических условиях, особенно при опасениях относительно распространения огня или необходимости локализации масла, правильно спроектированный сухой трансформатор легче обосновать перед строительными, ответственными за безопасность и эксплуатационными подразделениями, чем жидкостный трансформатор, даже если масляная конструкция обладает лучшими тепловыми характеристиками.

Саму категорию сухих трансформаторов не следует рассматривать как однородную. Например,сухой трансформатор без заливки, изготовленный с применением вакуумной пропитки, непрерывной высоковольтной обмотки, низковольтной фольговой обмотки и высокопрочных керамических опор, предназначен не для того же рабочего профиля, что и базовый распределительный трансформатор для внутренней установки. Некоторые модели этого сегмента рассчитаны на загрязненные и влажные условия вблизи озер, морей и рек, используют изоляцию класса H с номинальной температурой 180℃ и обладают заметной способностью к кратковременным перегрузкам. Это не отменяет общего преимущества масляного охлаждения по тепловым характеристикам, но сокращает разрыв в применениях, где устойчивость к окружающей среде и безопасность внутри помещений важнее максимальной эффективности охлаждения.

Ошибка сравнения только по КПД или закупочной цене

Обсуждение выбора часто слишком рано сосредотачивается на потерях холостого хода, нагрузочных потерях или закупочном бюджете. Это необходимые исходные данные, но они не дают окончательного ответа. Более дешевый агрегат, который требует снижения нагрузки, более крупной вентиляционной инфраструктуры, более строгого контроля чистоты или частых сигналов о перегреве, может оказаться дороже за весь срок эксплуатации. То же относится к энергоэффективному трансформатору, не соответствующему профилю перегрузок на объекте.

Для тяжелых промышленных нагрузок более полезный подход к оценке заключается в ответах на следующие вопросы:

• Должен ли трансформатор длительное время работать вблизи номинальной мощности или он подвергается коротким, но повторяющимся пиковым нагрузкам?
• Будет ли он установлен внутри помещения, на открытом воздухе, ниже уровня земли или встроен в эксплуатируемое здание?
• Насколько серьезны воздействие пыли, влажности, соляного тумана и коррозионных газов, а также ограничения доступа для технического обслуживания?
• Какова концепция противопожарной защиты объекта?
• Создадут ли гармоники, пуски двигателей или внезапное переключение нагрузки дополнительное тепловое напряжение?
• Может ли оператор выполнять проверки масла, контроль герметичности и техническое обслуживание по фактическому состоянию?

Ответы на эти вопросы обычно позволяют отличить технически обоснованный выбор от номинального. Масляный трансформатор, как правило, выигрывает, когда главными факторами являются тепловая выносливость и запас мощности. Сухой трансформатор обычно выигрывает, когда приоритетом становятся безопасность установки, защита окружающей среды и ограничения, связанные с размещением внутри помещений.

Распространенные заблуждения, искажающие решение

Одно из заблуждений заключается в том, что сухой трансформатор автоматически не требует технического обслуживания. На практике сухие трансформаторы также зависят от чистоты каналов охлаждения, контролируемой вентиляции и регулярных проверок. Накопление пыли, перекрытие воздушного потока или локальное загрязнение могут снизить эффективность охлаждения и надежность изоляции. В некоторых аспектах они проще, но это не освобождает от необходимости дисциплинированного технического обслуживания.

Другое заблуждение состоит в том, что масляные трансформаторы непригодны везде, где важна безопасность. Это слишком широкое утверждение. При наличии надлежащего кожуха, противопожарного разделения, системы локализации масла и соблюдении требований проекта маслонаполненные агрегаты остаются стандартным решением для многих сложных установок. Вопрос заключается не в том, являются ли они неприемлемыми по своей природе, а в том, может ли объект обеспечить необходимые защитные меры.

Также существует тенденция считать, что сухие трансформаторы вообще не способны работать в тяжелой промышленности. Сегодня это уже неверно. Некоторые современные сухие конструкции специально разработаны для зон с высокой нагрузкой и сложным климатом, включая нефтехимические предприятия и электростанции. Главное — изучить фактические конструктивные характеристики: класс изоляции, поведение при частичных разрядах, номинальную перегрузочную способность, конструкцию обмоток и пригодность к условиям окружающей среды. Обычный сухой трансформатор и высокотехнологичный промышленный сухой трансформатор не должны оцениваться как одинаковые изделия.

Практический способ принятия решения

Если приоритетом проекта является максимальная устойчивость к тяжелым, неравномерным и создающим значительную тепловую нагрузку режимам, масляный трансформатор обычно остается более сильным кандидатом. Особенно это актуально для промышленных подстанций наружной установки, распределительных узлов большей мощности и объектов, где запас по перегрузке важнее удобства размещения внутри помещений.

Если приоритетом проекта являются безопасная установка внутри помещения, строгие требования к поведению при пожаре, упрощенная локализация и приемлемые характеристики при тяжелых, но контролируемых нагрузках, сухой трансформатор часто оказывается более разумным выбором. Именно в таких случаях следует обратить внимание на решения более высокого уровня, включая сухой трансформатор без заливки, а не исключать их только по категории.

Для оценочных групп наиболее надежный вывод обычно получается при одновременном сопоставлении трансформатора с графиком нагрузки и условиями места установки. Номинальные характеристики, соответствие стандартам, изоляционная система, способность к перегрузкам и реальные условия объекта должны согласовываться между собой. При совместной оценке этих факторов ответ становится яснее: масляные трансформаторы часто лучше подходят для исключительно тяжелых нагрузок, тогда как сухие могут быть предпочтительнее в тяжелых условиях, определяемых требованиями безопасности, присутствием людей или ограничениями установки внутри помещений. Оптимальным является тот вариант, ограничения которого с наименьшей вероятностью превратятся в эксплуатационные проблемы через пять лет после ввода в эксплуатацию.
