1. Введение и основные принципы работы

Традиционные масляные трансформаторы создают риски, связанные с пожароопасностью и утечками масла. Сухие трансформаторы устраняют эти риски за счет применения газообразных или твердых диэлектрических изоляционных систем вместо жидких охлаждающих сред.

Работая в соответствии с законом электромагнитной индукции Фарадея, эти устройства полностью опираются на естественную воздушную конвекцию (AN) или принудительную циркуляцию воздуха (AF), направляемую через спроектированные охлаждающие каналы внутри обмоточного узла. Для сохранения диэлектрической прочности при непрерывной электрической нагрузке (потери $P_{core}$ и $P_{cu}$), геометрические конфигурации высоковольтных (HV) и низковольтных (LV) катушек должны минимизировать локальные концентрации напряженности, чтобы предотвратить пробой воздуха и частичные разряды.

🔍 Подробный технический ресурс

Чтобы полностью понять точную инженерную конструкцию, внутреннее устройство и фундаментальную физику, лежащие в основе твердотельной магнитной изоляции, прочитайте наш comprehensive обзор: [Что такое сухой трансформатор? Принцип работы & ключевые компоненты]

2. Производственные процессы: литая смола и VPI

Выбор производственной методологии напрямую определяет механическую жесткость трансформатора, устойчивость к воздействию окружающей среды и срок службы диэлектрика.

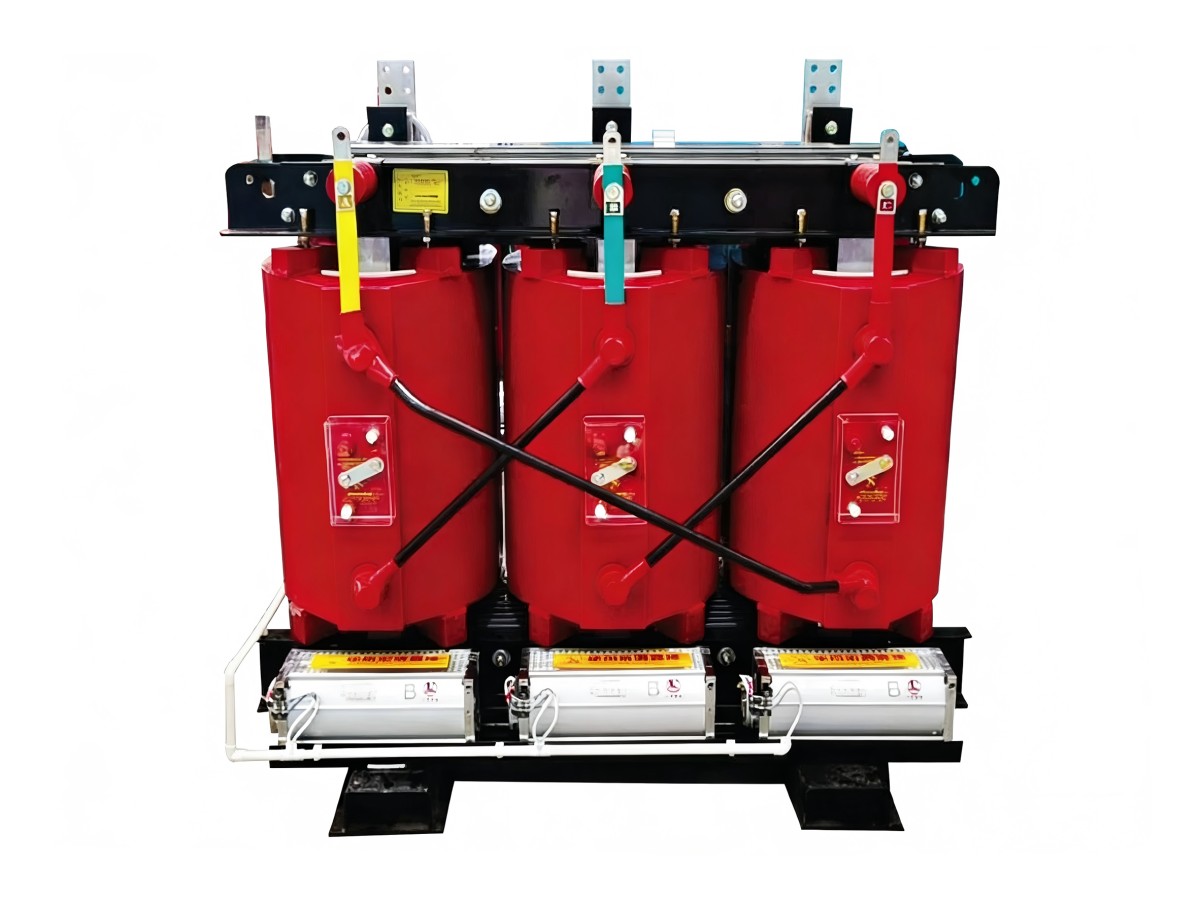

• Технология литой смолы (CR): полностью инкапсулирует HV-обмотки в монолитный блок эпоксидной смолы в условиях глубокого вакуума. Это создает непористую, полностью герметизированную твердотельную матрицу с исключительной стойкостью к короткому замыканию и защитой от влаги.

• Технология вакуумной пропитки под давлением (VPI): использует сухие катушки, намотанные высокотемпературными изоляционными материалами (например, Nomex), пропитанными безрастворным лаком под положительным гидравлическим давлением. Устройства VPI сохраняют открытые воздушные каналы, обеспечивая эффективный теплоотвод и меньшую массу.

Сравнение технических эксплуатационных показателей

📊 Рекомендации по техническому выбору

Для пошаговой оценочной матрицы на основе конкретных классификаций площадки ознакомьтесь с нашим инженерным сравнением: [Сухие трансформаторы с литой смолой и VPI: как выбрать правильный тип]

3. Изоляционные системы и материаловедение

Срок службы сухого трансформатора в основе своей является функцией кривой деградации его тепловой изоляции. Современные конструкции классифицируют изоляционные материалы по международным тепловым классам, определяемым максимально допустимыми температурами непрерывной эксплуатации, главным образом класс F (155°C) и класс H (180°C).

Достижения материаловедения объединяют листы арамидной бумаги, эпоксидную смолу, армированную стекловолокном, и силиконовые лаки для согласования коэффициентов теплового расширения (CTE), предотвращая микротрещины и последующие локальные частичные разряды.

📑 Инженерное справочное руководство

Для оценки подробных эксплуатационных пределов, спецификаций паспортов материального состава и методик расчета горячих точек для различных тепловых классов обратитесь к: [Понимание классов изоляции сухих трансформаторов: полное руководство]

4. Промышленные применения и сложные условия эксплуатации

Сухие трансформаторы в основном применяются там, где близость к персоналу или критически важной строительной инфраструктуре требует полного исключения факторов пожара и взрыва.

• Современные электрические сети: проектируются с определенными рейтингами K-фактора для нейтрализации дополнительных потерь от вихревых токов, вызванных нелинейными гармоническими нагрузками (такими как VFD и UPS-системы).

• Морские и офшорные объекты: применяются на морских судах и нефтяных платформах, требуя индивидуальной стальной конструкции с антивибрационными демпферами, двойными пропитанными противогрибковыми покрытиями и специализированными корпусами с классом защиты IP.

🌐 Спецификация для инфраструктурной и морской инженерии

• Узнайте об интеграции в коммунальные сети в нашем анализе [Промышленные применения сухих трансформаторов в современных электрических сетях]

• Узнайте больше о специализированном морском применении в нашем справочнике [Морские и офшорные сухие силовые трансформаторы: конструкция и стандарты]

5. Руководство по закупкам и инженерному выбору

Закупка силовых трансформаторов корпоративного класса требует преобразования эксплуатационных параметров в точные технические требования.

Основные параметры закупки

• Рейтинг K-фактора: определяет способность трансформатора выдерживать нелинейные гармонические нагрузки без перегрева (например, рейтинги K-4, K-13 или K-20).

• Класс защиты корпуса (IP / NEMA): определяет физический барьер, отделяющий внутренние токоведущие компоненты от окружающих условий (например, IP20 для помещений, IP23 защита от капель, IP54 герметичный).

• Метод охлаждения: AN (естественное воздушное) опирается на естественную конвекцию; AF (принудительное воздушное) интегрирует вентиляторы, управляемые цифровыми температурными реле, чтобы повысить временную мощность до 33-50%.

Структура справочной спецификации

📋 Инструмент контрольного списка закупок

Чтобы оптимизировать процесс запроса коммерческого предложения (RFQ), устранить инженерные упущения и обеспечить полное соответствие местным сетевым нормам, получите доступ к нашему стандартному основному шаблону: [Контрольный список спецификации сухого трансформатора для менеджеров B2B-закупок]

6. Монтаж, ввод в эксплуатацию и ежедневная эксплуатация

Перед подачей напряжения обязательные этапы полевой проверки при вводе в эксплуатацию включают измерение сопротивления изоляции (испытание мегаомметром), выполняемое от высокого напряжения к низкому напряжению, проверку целостности заземления сердечника и испытание коэффициента трансформации обмоток с использованием цифрового TTR-метра во всех положениях переключателя ответвлений.

⚙️ Процедура полевого инженерного ввода в эксплуатацию

Для подробных пошаговых протоколов полевой проверки, конкретных показателей момента затяжки изоляции и форм контрольных списков безопасности обратитесь к нашему плану развертывания на объекте: [Пошаговое руководство по монтажу и вводу в эксплуатацию сухого трансформатора]

Программы профилактического обслуживания

Долгосрочная эксплуатационная надежность зависит от строгих графиков профилактического обслуживания, чтобы устранять накопление пыли, вызывающее тепловой трекинг:

• Ежеквартально: проверяйте решетки воздухозабора и считывайте максимальные зарегистрированные температуры обмоток.

• Ежегодно: очищайте внутренние структуры обмоток с помощью промышленных пылесосов и сухого сжатого воздуха ($< 0.2text{ MPa}$). Проверяйте моменты затяжки всех болтов на соединениях медных шин и выполняйте инфракрасную термографию камерами в условиях нагрузки.

🔧 Набор инструментов для управления объектом

Чтобы внедрить структурированные журналы объекта, настроить сигналы технического обслуживания и установить процедуры снижения запыленности для вашей технической команды, загрузите наше руководство по обслуживанию: [Контрольный список профилактического обслуживания для продления срока службы сухого трансформатора]

7. Диагностика, режимы отказов и совокупная стоимость владения

Для обеспечения высокой надежности системы управляющие активами должны понимать механизмы потенциальных отказов.

• Локальный трекинг изоляции: проводящая пыль в сочетании с влагой образует пути токов утечки по внешним поверхностям литых катушек, приводя к разрушительным поверхностным перекрытиям.

• Растрескивание от термической усталости: длительные перегрузки расширяют и сжимают проводники за пределами упругости твердого смоляного связующего материала, вызывая структурные трещины.

• Замыкание пластин сердечника: повреждение межслойного изоляционного лака на листах электротехнической стали создает циркулирующие вихревые токи, повышая температуру сердечника.

🛠️ Техническое руководство по поиску и устранению неисправностей

Чтобы диагностировать неожиданные температурные неисправности, интерпретировать аномалии частичных разрядов и выполнять процедуры восстановления на объекте, добавьте в закладки наше диагностическое руководство: [Топ-10 отказов сухих трансформаторов: поиск неисправностей и решения]

Совокупная стоимость владения (TCO)

Оценка энергетической инфраструктуры только на основе первоначальной закупочной стоимости (CapEx) может ухудшить долгосрочную экономику проекта. Реальная оценка включает совокупную стоимость владения (TCO) за прогнозируемый срок эксплуатации 30-40 лет.

Сухие устройства минимизируют затраты на строительную инфраструктуру, устраняя необходимость во взрывозащитных стенах, системах пожаротушения и маслосборных приямках, что компенсирует их первоначальную капитальную надбавку по сравнению с альтернативами с жидкой изоляцией.

8. Экологическая инженерия и стандарты эффективности

Глобальное оборудование распределения электроэнергии подлежит строгому нормативному надзору в отношении энергоэффективности и сокращения выбросов парниковых газов.

• IEC 60076-11: основной международный стандарт, устанавливающий процедуры испытаний, параметры тепловых характеристик и классы по окружающей среде, климату и пожарной опасности (например, E2, C2, F1) для сухих устройств.

• IEEE C57.12.01: базовый стандарт общих требований к сухим распределительным и силовым трансформаторам по североамериканским проектным критериям.

• Директива по экодизайну (Регламент ЕС № 548/2014 & поправки Tier 2): устанавливает строгие верхние пределы потерь холостого хода и нагрузочных потерь для трансформаторов, применяемых в Европейской экономической зоне. Tier 2 вынуждает производителей применять сверхвысококачественную зерноориентированную электротехническую сталь или аморфные металлические сплавы сердечника.

🌿 Отчет по устойчивой инженерии

Чтобы проанализировать точное снижение потерь в сердечнике, изучить графики сертифицированных кривых эффективности и оценить соответствие устойчивых материалов, прочитайте нашу оценку экодизайна: [Стандарты энергоэффективности для современных экологичных сухих трансформаторов]

Часто задаваемые вопросы (FAQ)

Q1: Каков подтвержденный эксплуатационный срок службы сухого трансформатора?

При стандартных условиях эксплуатации в пределах номинальных условий окружающей среды (макс. 40°C) и при соответствии тепловым пределам IEC 60076-11 сухой трансформатор корпоративного класса имеет расчетный срок службы от 25 до 30 лет. Определяющим вектором деградации является тепловое разрушение изоляционного материала обмоток, вызванное длительной перегрузкой или накоплением пыли.

Q2: Технически возможно ли установить сухой трансформатор на открытом воздухе?

Да, но они не могут подвергаться прямому воздействию погодных условий без специализированного корпуса. В то время как стандартное размещение в помещении требует корпуса IP20 или IP23, наружная конфигурация требует усиленного корпуса IP54 или NEMA 3R/4X, оснащенного автоматическими антиконденсационными обогревателями пространства или системой теплообменника воздух-воздух.

Q3: Каково реальное соотношение затрат и выгод сухих трансформаторов по сравнению с масляными устройствами?

Прямые CapEx для сухих трансформаторов имеют первоначальную надбавку к стоимости приобретения в 1.3×-1.8× по сравнению с эквивалентным масляным устройством. Однако совокупная стоимость владения (TCO) часто благоприятствует сухой технологии, поскольку она полностью устраняет текущие расходы на испытания/обслуживание масла и затраты на гражданскую инфраструктуру (например, маслосборные бассейны и взрывозащитные стены).
