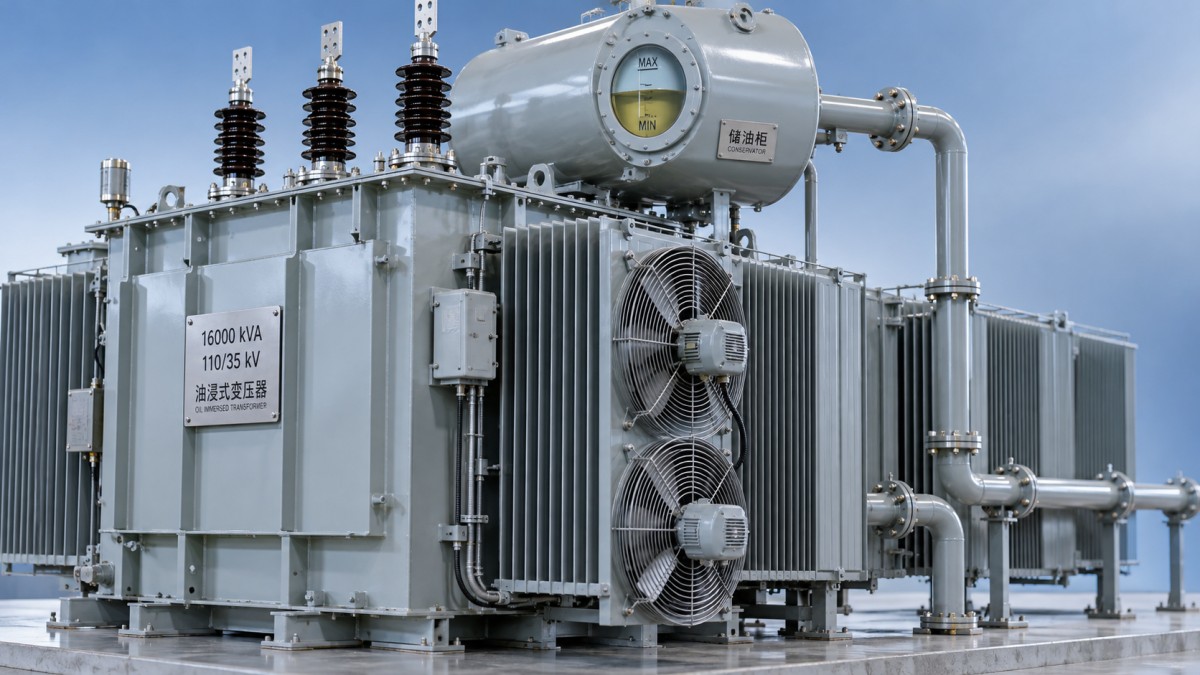

Почему трансформатор с масляным охлаждением перегревается при нормальном уровне масла

Нормальный уровень масла не гарантирует эффективное охлаждение трансформатора с масляным охлаждением. Повышение температуры может указывать на ограниченную циркуляцию масла, засорение поверхностей радиаторов, неисправность вентиляторов или насосов охлаждения, если они предусмотрены, чрезмерную нагрузку либо внутренние электрические дефекты. Простая доливка масла может не устранить истинную причину проблемы и повысить риск повреждения изоляции или незапланированного отключения.

Важно не только выяснить, достаточно ли масла. Необходимо проверить, может ли тепло от обмоток передаваться маслу, проходить через контур охлаждения и отводиться в окружающий воздух. При поиске неисправности следует последовательно проверить этот путь и выяснить, не выделяет ли трансформатор больше тепла, чем допускают условия его эксплуатации.

Прежде чем что-либо менять, подтвердите наличие проблемы с температурой

Начните с анализа динамики, а не с единичного показания прибора. Запишите температуру верхних слоёв масла, показания температуры обмоток, если они доступны, температуру окружающей среды, токи фаз, напряжение и состояние оборудования охлаждения. Сравните эти данные с предыдущими показаниями при аналогичной нагрузке и погодных условиях. Повышение температуры относительно температуры окружающей среды зачастую информативнее абсолютного значения.

Многие указатели температуры обмоток оценивают её по температуре масла и нагревательному элементу, ток через который влияет на нагрев; они не измеряют непосредственно температуру самой горячей точки обмотки. Поэтому неисправный датчик, некорректный сигнал тока или проблема с указателем могут ввести в заблуждение при поиске неисправности. Сверьте показания с независимыми приборами, используя утверждённые процедуры.

Сопоставьте показания указателя уровня масла с температурной шкалой изготовителя и конструкцией бака. При нагревании масло расширяется, а заклинивший указатель может показывать нормальный уровень. Даже точное показание подтверждает наличие масла, но не его циркуляцию. Не доливайте масло только для устранения перегрева, если его уровень уже соответствует норме.

Соблюдайте установленные для данного оборудования пределы срабатывания сигнализации и защиты, а также ограничения по нагрузке. Единого безопасного температурного предела для всех трансформаторов не существует. При быстром необъяснимом повышении температуры, срабатывании газовой или напорной защиты, появлении дыма или необычного электрического шума действуйте в соответствии с аварийными процедурами объекта. Не отключайте защиту и не включайте повторно трансформатор, сработавший в результате отключения.

Проследите путь охлаждения от бака до окружающего воздуха

В трансформаторе ONAN (естественная циркуляция масла, естественное воздушное охлаждение) охлаждение обеспечивается естественной циркуляцией масла и потоком воздуха вокруг бака или радиаторов. В системе ONAF применяется принудительное воздушное охлаждение. В конструкциях с принудительной циркуляцией масла используются насосы и дополнительные системы управления. Перед проверкой определите по табличке тип системы охлаждения, чтобы не искать оборудование, которого в трансформаторе может не быть.

Проверьте, нет ли пыли, растительности, складируемых материалов, засорённых вентиляционных отверстий и рециркуляции горячего отработанного воздуха. Радиатор может быть механически исправен, но неэффективен из-за препятствий в воздушных каналах. Для оборудования, установленного в помещении, также важна вентиляция самого помещения: очистка трансформатора не поможет, если помещение не обеспечивает отвод тепла.

Убедитесь, что после обслуживания запорная арматура радиаторов возвращена в правильное положение. Закрытый или частично закрытый клапан может ограничивать циркуляцию через группу охлаждения, даже если бак заполнен маслом. Сверяйте положение клапанов с чертежами и утверждёнными инструкциями; не пытайтесь управлять незнакомыми клапанами наугад.

Тепловизионная съёмка может помочь сравнить группы радиаторов при стабильной нагрузке. Неожиданно холодная группа рядом с более горячими может указывать на ограничение потока, однако температура поверхности также зависит от ветра, коэффициента излучения и условий наблюдения. Рассматривайте такую картину как диагностический признак, а не как доказательство внутренней закупорки.

Если установлены вентиляторы или насосы, проверьте их фактическую работу, а не только индикатор состояния на панели управления. Проверьте команды автоматического пуска, наличие питания, сигналы перегрузки, направление воздушного потока и предусмотренные изготовителем индикаторы потока. Работающий двигатель не обязательно обеспечивает эффективный поток воздуха или масла. Внутренний осмотр, очистку и электротехнические работы должны выполнять квалифицированные специалисты с соблюдением требований площадки по отключению оборудования, блокировке и другим мерам безопасности.

Оцените не только среднее значение нагрузки

Потери в обмотках, связанные с нагрузкой, возрастают приблизительно пропорционально квадрату тока, хотя общие потери включают и другие составляющие. Поэтому даже умеренное увеличение тока может привести к непропорционально сильному нагреву. Проверьте длительную нагрузку и недавние пики, учитывая тепловую инерцию трансформатора: температура не меняется мгновенно вслед за током.

• Неравномерность нагрузки по фазам: сравните токи отдельных фаз; приемлемое среднее значение может скрывать перегрузку одной фазы.
• Нагрузка с высоким содержанием гармоник: преобразователи частоты, выпрямители и аналогичное оборудование могут увеличивать дополнительные потери. Если профиль нагрузки указывает на такую вероятность, проверьте качество электроэнергии.
• Доступность ступеней охлаждения: если вентиляторы или насосы недоступны, уточните, какой номинал, указанный на табличке, применим в этих условиях.
• Напряжение и частота: проверьте, нет ли отклонений соотношения напряжения и частоты, которые могут повысить нагрев магнитопровода.

Если разрешённое снижение нагрузки замедляет или прекращает рост температуры, это подтверждает вероятную связь с тепловыделением или производительностью системы охлаждения. Однако это не исключает внутренний дефект. И наоборот, приемлемый ток не гарантирует нормальную работу, если температура окружающей среды превышает расчётные условия или вентиляция ухудшилась.

Если обычных проверок системы охлаждения недостаточно

Количество масла и его состояние — разные вопросы. Продукты старения и шлам могут ухудшить теплопередачу или ограничить проходы. Влага и загрязнения могут снизить диэлектрические свойства, даже если уровень масла выглядит нормальным. Проверка масла может включать измерение содержания влаги, напряжения пробоя, кислотного числа и других показателей состояния, выбранных с учётом типа жидкости и оборудования.

Анализ растворённых газов может помочь выявить аномальную тепловую или электрическую активность в соответствующих маслонаполненных трансформаторах. Для интерпретации необходимы данные о составе газов и его изменении во времени, истории нагрузки, обработке масла и конструкции трансформатора. Не следует автоматически принимать решение о замене масла или объявлять трансформатор безопасным по результатам одного анализа.

Локальный нагрев может возникать из-за плохих электрических соединений, неисправностей обмоток, проблем с магнитопроводом или дефектов переключателя ответвлений. Для трансформаторов с переключателями ответвлений под нагрузкой выясните, имеет ли соответствующий отсек отдельную масляную систему. В зависимости от симптомов специалисты могут провести измерение сопротивления обмоток, проверку коэффициента трансформации, оценку изоляции и другие испытания. Вскрытие бака или слив масла не должны быть стандартной первоочередной мерой.

Отделите корректирующее обслуживание от решения о замене

Засорённый радиатор обычно требует восстановления охлаждения, а не замены трансформатора. Если перегрев повторяется после подтверждённого устранения неисправностей, необходимо шире оценить мощность трансформатора, вентиляцию корпуса, рост нагрузки и ограничения, связанные с местом установки.

Для проектов, в которых рассматривается другая технология трансформатора, компания Jiangsu Shengda Power Equipment Co., Ltd. производит масляное и сухое оборудование, включая модели на 10 кВ и 35 кВ. Для сухого трансформатораSCB12 Type Dry-Type Transformer заявлено снижение потерь холостого хода более чем на 20% по сравнению с SCB11, а также наличие индикации температуры и регистрации нагрузки. Проверьте применимую конфигурацию и базу сравнения в проектной документации.

В сухом трансформаторе исключена проблема циркуляции масла, однако вентиляция, контроль температуры и периодический осмотр по-прежнему необходимы. Выбор зависит от профиля нагрузки, степени защиты корпуса, температуры окружающей среды и требований к установке; сухой трансформатор не заменяет диагностику существующего оборудования.

Перед завершением сервисных работ задокументируйте установленную причину, выполненные корректирующие меры и изменение температуры при сопоставимых условиях. Если остаётся неопределённость, передайте изготовителю данные с таблички, графики нагрузки, сведения о состоянии системы охлаждения, фотографии и соответствующие результаты испытаний. Реальный признак восстановления — стабильные тепловые характеристики, а не просто нормальное показание указателя уровня масла.
