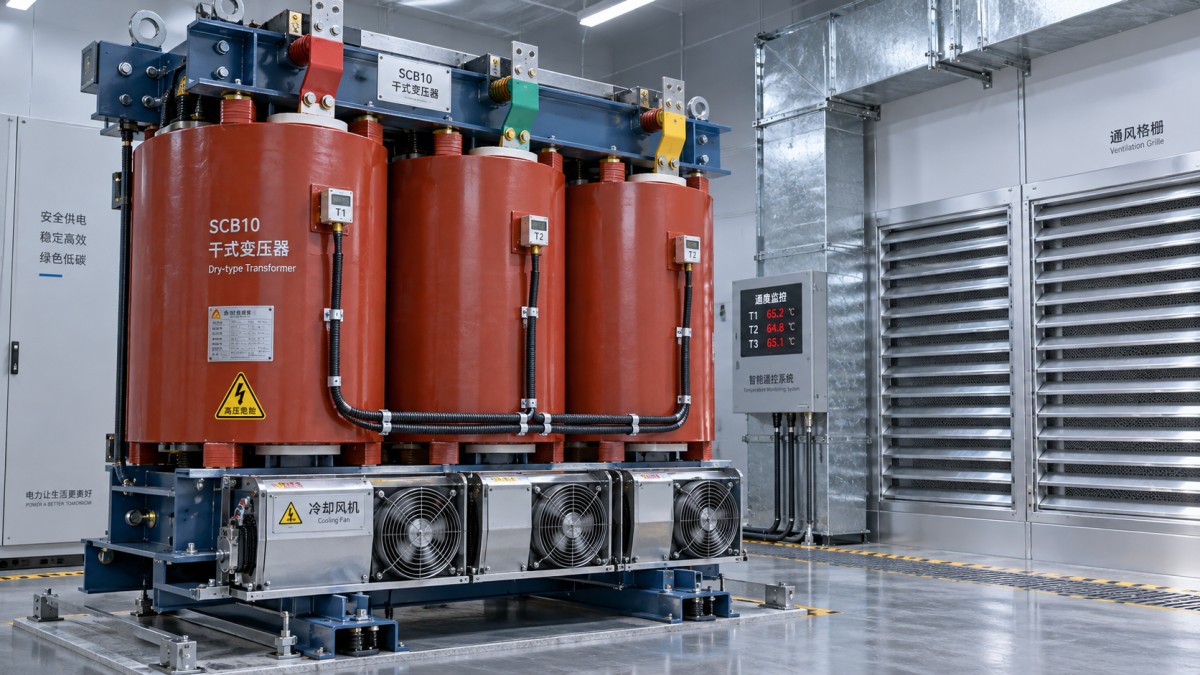

Вентиляторы охлаждения сухого трансформатора SCB10 обычно запускаются, когда контролируемая температура обмотки достигает заданного в контроллере порога включения вентиляторов. Они останавливаются после снижения температуры до более низкого порога отключения с учетом предусмотренной задержки. Вентиляторы также могут работать во время разрешенного ручного тестирования или при необходимости принудительного воздушного охлаждения в соответствии с рабочей нагрузкой установки.

Непрерывная работа сама по себе не означает неисправность. Важно выяснить, правильно ли реагируют вентиляторы и поддерживают ли температуру обмоток в допустимых рабочих пределах трансформатора. При оценке системы охлаждения сухого трансформатора типа SCB10 необходимо учитывать состояние вентиляторов, температуру обмоток, нагрузку и вентиляцию помещения.

Что именно дает вентиляторам команду на запуск?

В типовой системе датчики температуры, встроенные в обмотки, подключаются к температурному контроллеру. Контроллер отображает измеренные температуры и подает команду на включение вентиляторов при выполнении заданного условия управления. Во многих установках для управления охлаждением используется наибольшая достоверная температура фазы, однако фактическая логика зависит от контроллера и схемы подключения.

Это означает, что вентиляторы могут включиться и при нагрузке трансформатора ниже номинальной. Высокая температура в помещении трансформатора, ограниченная вентиляция или остаточное тепло после предшествовавшего пика нагрузки могут поддерживать высокую температуру обмоток. И наоборот, при умеренной нагрузке вентиляторы могут оставаться выключенными, если естественный поток воздуха отводит достаточно тепла.

Некоторые системы также предусматривают ручное управление, дистанционные команды, поэтапное включение групп вентиляторов или периодические тестовые функции. Прежде чем оценивать неожиданную работу вентиляторов, определите, какой режим управления активен. Ручное управление может поддерживать работу вентиляторов независимо от температуры обмоток.

Команда на включение вентилятора не подтверждает наличие воздушного потока. Контроллер может показывать активный выход, хотя неисправность двигателя, перебой вспомогательного питания или проблема с контактором не позволяют вентиляторам работать. Фактическую работу вентиляторов необходимо отличать от индикации команды.

Существует ли стандартная температура включения вентиляторов для всех трансформаторов SCB10?

Обозначение SCB10 само по себе не задает единую температуру включения вентиляторов. Настройки зависят от тепловой конструкции трансформатора, системы изоляции, схемы охлаждения, расположения датчиков и схемы защиты. Руководствоваться следует документацией, поставленной с трансформатором, и утвержденными настройками его температурного контроллера.

Необходимо различать три температурные функции: включение вентиляторов, подачу сигнала аварии по высокой температуре и отключение при перегреве. Охлаждение обычно включается до возникновения аварийного условия. Сигнал аварии требует проверки или принятия мер при эксплуатации; отключение обеспечивает защиту при достижении заданного условия остановки.

Тепловой класс изоляции не является настройкой температуры включения вентиляторов. Он характеризует тепловые возможности системы изоляции и напрямую не определяет допустимое показание контроллера. Аналогично, заданное превышение температуры обмотки — это превышение температуры охлаждающего воздуха в определенных условиях, а не абсолютная температура, которую следует вводить в контроллер.

Поэтому копирование настроек с другого трансформатора может привести к проблемам, даже если оба устройства имеют обозначение SCB10. Повышение порога включения вентиляторов для снижения шума может привести к увеличению рабочих температур; чрезмерное снижение порога способно вызвать ненужную работу вентиляторов. Изменения должны соответствовать документированным тепловым требованиям трансформатора и утвержденной на объекте процедуре настройки.

Почему температуры включения и отключения различаются?

Разница между порогами включения и отключения вентиляторов называется гистерезисом. Она предотвращает частое переключение вентиляторов, когда измеренная температура колеблется немного выше и ниже одного порога.

После включения вентиляторы обычно продолжают работать, пока температура обмоток не снизится до более низкого порога отключения. Если температура остается между двумя порогами, работающие вентиляторы могут продолжать работать, а остановленные — оставаться выключенными. Оба состояния могут быть правильными, поскольку контроллер учитывает предыдущее рабочее состояние.

Трансформаторы также сохраняют тепло. После снижения электрической нагрузки температура обмоток падает не сразу, поэтому вентиляторы не обязательно должны немедленно останавливаться. Запрограммированные задержки или минимальное время работы могут продлить этот период. Однако частое переключение за короткий промежуток времени требует проверки заданного температурного дифференциала, таймеров контроллера и стабильности датчиков.

Когда непрерывная работа вентиляторов нормальна, а когда требует внимания

При длительной работе с высокой нагрузкой или высокой температуре окружающей среды вентиляторы могут работать непрерывно, поскольку обмотки не остывают до порога отключения. Если температура остается в утвержденном рабочем диапазоне и воздушный поток достаточен, это может быть нормальной работой системы терморегулирования.

Динамика температуры важнее шума работающих вентиляторов. Стабильная температура при постоянных условиях указывает на то, что охлаждение компенсирует выделение тепла. Если температура продолжает повышаться при работающих вентиляторах, значит, доступного охлаждения недостаточно или требуется проверить измерение температуры.

Вентиляторы отводят тепло от трансформатора в окружающее помещение. Затем помещение должно удалять это тепло. Перекрытые воздухозаборные отверстия, ограниченные пути отвода воздуха или рециркуляция теплого вытяжного воздуха могут снизить эффективность даже исправных вентиляторов. Установка вентиляторов большей производительности не обязательно решит проблему недостаточной вентиляции помещения.

Особенно показательным признаком является изменение привычного режима работы трансформатора. Непрерывная работа вентиляторов при нагрузке, с которой раньше удавалось справляться, может быть вызвана более высокой температурой поступающего воздуха, загрязнением каналов охлаждения, снижением производительности вентиляторов, несимметрией фаз или дополнительными потерями из-за гармонических токов. Прежде чем заключать, что трансформатор нуждается в замене, сравните текущие условия с предыдущими эксплуатационными данными.

Если обмотки остыли ниже порога отключения, но вентиляторы продолжают работать, проверьте ручные или дистанционные команды, запрограммированные задержки и коммутационную цепь. Причиной может быть условие управления или оставшийся замкнутым контактор, а не чрезмерная температура трансформатора.

Что проверить, если вентиляторы не запускаются

Отключенные вентиляторы являются отклонением от нормы только тогда, когда фактические условия требуют их работы. Трансформатор с низкой температурой, работающий в пределах номинального режима охлаждения естественным воздухом, может не нуждаться в принудительном охлаждении. После достижения соответствующего порога включения для выявления проблемы можно выполнить следующие проверки:

1. Считайте значения температуры всех обмоток. Сопоставьте температуру, используемую для управления, с порогом включения. Индикация неисправности датчика требует проверки; ее нельзя трактовать как низкую температуру обмотки.
2. Проверьте режим работы. Убедитесь, что включено автоматическое управление, и определите, нет ли дистанционной блокировки, запрета или запрограммированной задержки.
3. Сравните команду с фактической работой. Если выход управления вентиляторами активен, но вентиляторы неподвижны, проверьте вспомогательное питание, защитные устройства, контактор, проводку или двигатели.
4. Проверьте эффективность воздушного потока. Вращающийся вентилятор все равно может подавать недостаточно воздуха из-за препятствия, неправильного направления вращения, повреждения или ограничения каналов охлаждения.
5. Используйте утвержденную функцию тестирования. Функция проверки вентиляторов в контроллере может помочь отличить проблему управления температурой от неисправности цепи вентиляторов без изменения рабочих порогов.

Проверяйте индикацию с доступных рабочих позиций. Осмотр внутри корпуса, электрические измерения и работы рядом с вентиляторами должны выполняться квалифицированным персоналом с соблюдением соответствующей процедуры отключения и изоляции. Цепи вентиляторов могут иметь отдельное питание; при его наличии автоматический запуск остается возможным.

Если охлаждение отказало и температура повышается, соблюдайте процедуру объекта по снижению нагрузки или выводу трансформатора из эксплуатации. Продолжение работы особенно критично, если для обеспечения нагрузки требуется принудительное воздушное охлаждение.

Работа вентиляторов не дает автоматического разрешения на повышение нагрузки

Охлаждение естественным воздухом обычно обозначается AN, а принудительное воздушное охлаждение — AF. Если указаны отдельные номинальные мощности, паспортная табличка и техническая документация трансформатора определяют доступную мощность для каждого режима охлаждения.

Включение вентиляторов не устанавливает универсальный допустимый уровень перегрузки. Работа с принудительным воздушным охлаждением зависит от присвоенной трансформатору номинальной мощности, условий окружающей среды, схемы воздушного потока и тепловых пределов. Если необходимые вентиляторы неисправны, допустимую рабочую нагрузку может потребоваться снизить до уровня, разрешенного без их использования.

При анализе постоянного нагрева и требований к вентиляции стоит учитывать и потери трансформатора. В сухом трансформаторе типа SCBH15 компании Jiangsu Shengda Power Equipment Co., Ltd. используется сердечник из аморфного сплава, предусмотрены функции контроля температуры и защиты. Снижение потерь холостого хода может уменьшить постоянное тепловыделение включенного трансформатора, особенно если он значительную часть времени работает с небольшой нагрузкой. При выборе замены все равно необходимо учитывать нагрузочные потери, вентиляцию помещения и номинальные мощности для предусмотренных режимов охлаждения; другой материал сердечника не решает все проблемы охлаждения.

Для установленного трансформатора SCB10 ведите журнал рабочих данных, включающий температуры фаз, нагрузку, температуру поступающего воздуха, режим контроллера и фактическую работу вентиляторов. Эти данные помогут определить, является ли непрерывная работа ожидаемой, изменились ли характеристики охлаждения и что следует проверять далее: вентиляцию, цепь вентиляторов или управление нагрузкой.
