Как защита от пыли влияет на срок службы сухих трансформаторов SCB13

Для специалистов по послепродажному обслуживанию пыль — это далеко не только вопрос уборки. В сухом трансформаторе SCB13 она изменяет тепловые условия и состояние изоляции, на которые рассчитана конструкция. После оседания пыли на поверхности обмоток, смоляной изоляции, опорных элементах и вентиляционных путях трансформатор может по-прежнему выглядеть механически исправным, однако его рабочий запас надежности постепенно уменьшается. Именно поэтому пылезащитным характеристикам сухого трансформатора типа SCB13 следует уделять внимание задолго до появления видимых признаков перегрева, запаха или следов разрядов.

Практические последствия обычно проявляются в местах, где воздухообмен есть, но воздух недостаточно чистый: в заводских распределительных помещениях рядом с линиями механической обработки, в подвальных электрощитовых, соединенных с въездами на парковки, в коммерческих зданиях на реконструкции и на подстанциях, обслуживающих цеха с сезонным производственным загрязнением. В таких условиях установки SCB13 выходят из строя не потому, что они сухого типа, а потому, что сухая изоляция непосредственно подвергается воздействию окружающего воздуха. Та же вентиляция, которая способствует охлаждению, одновременно позволяет взвешенным частицам проникать в активную зону.

Когда специалисты по обслуживанию спрашивают, действительно ли пыль сокращает срок службы, полезный ответ не сводится к простому «да» или «нет». Все зависит от типа присутствующей пыли, частоты тепловых циклов трансформатора и того, позволяет ли схема установки накапливаться загрязнениям в зонах с низкой скоростью воздушного потока. Мелкодисперсная минеральная пыль, углеродсодержащая пыль, текстильный ворс и маслянистые частицы в воздухе создают разные профили риска. Некоторые из них в основном перекрывают каналы охлаждения. Другие после поглощения влаги становятся токопроводящими. Третьи прилипают к поверхностям катушек, и их трудно удалить без остановки, достаточно продолжительной для качественной очистки.

Когда пыль становится реальным фактором, ограничивающим срок службы

Наиболее чувствительные объекты не всегда выглядят самыми загрязненными. Среда, связанная с производством цемента, очевидно вызывает обеспокоенность, однако более чистое на вид внутреннее распределительное помещение может представлять большую проблему, если вентиляционные вентиляторы непрерывно направляют пыль на трансформатор, где она задерживается в углах обмоток и вокруг опорных конструкций. На практике длительная работа при умеренной перегрузке часто оказывает на загрязненный сухой трансформатор более сильное воздействие, чем кратковременные пиковые нагрузки в относительно чистом помещении. После того как слой пыли изолирует поверхность катушки и ограничивает конвективное охлаждение, тепло не может эффективно отводиться.

Именно поэтому специалисты по обслуживанию часто замечают срабатывание температурных сигнализаторов или нестабильные тепловые показания раньше, чем явные признаки повреждения изоляции. Трансформатор все еще может проходить плановые визуальные проверки со стороны прохода, но внутренние поверхности уже изменяют характеристики теплоотдачи. Для установок SCB13, которые во многих проектах выбираются благодаря низким потерям, стабильной работе и удобству внутренней установки, сохранение расчетных условий охлаждения является частью сохранения срока службы. Поэтому защита от пыли неотделима от надежности: это одно из эксплуатационных условий, определяющих, сохранятся ли первоначальные преимущества конструкции после многих лет работы.

Еще один часто упускаемый момент — взаимодействие с влажностью. Сухая пыль сама по себе уже может снижать эффективность охлаждения, однако сочетание пыли и влаги значительно быстрее повышает риск для изоляции. На прибрежных предприятиях, в зданиях пищевой промышленности, расположенных рядом с зонами частой мойки, или в подвалах с недостаточным осушением осевшие частицы могут образовывать пленку на изоляционных поверхностях. После этого могут ухудшаться стойкость к частичным разрядам и характеристики путей утечки, особенно если интервалы между очистками велики или очистка выполняется поверхностно.

Пылезащитная конструкция — это не только корпус

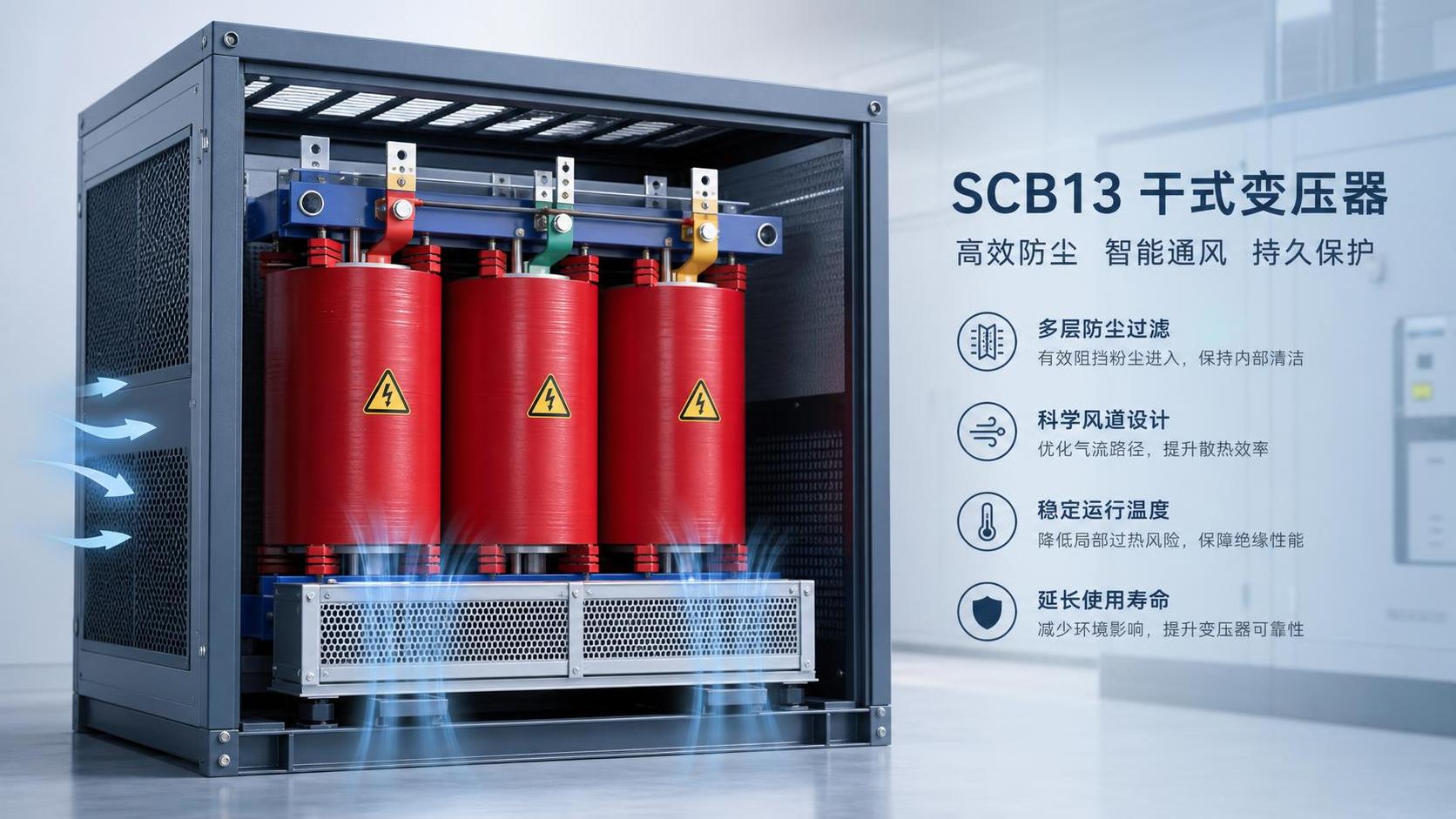

Многие пользователи сводят обсуждение к вопросу о наличии защитного корпуса у трансформатора. Это лишь часть общей картины. Эффективность защиты от пыли сухого трансформатора типа SCB13 зависит от всей схемы установки: конструкции отверстий корпуса, пути поступления воздуха, давления в помещении, организации кабельных вводов, соблюдения регламента обслуживания фильтров и расстояний вокруг трансформатора. Плохо вентилируемый шкаф или кожух может создать другую проблему, задерживая тепло. С другой стороны, открытая установка в загрязненном помещении обеспечивает интенсивный воздухообмен, но непосредственно подвергает обмотки воздействию оседающей пыли. Ни один из вариантов не является автоматически правильным.

Практическая оценка обычно начинается с трех вопросов. Какие частицы находятся во взвешенном состоянии в помещении? Как движется воздух при нормальной работе? Как часто трансформатор можно отключать для тщательной очистки? Если в помещении постоянно присутствует взвешенный порошок, а возможности для отключения ограничены, более эффективное отделение пыли до ее поступления к трансформатору становится важнее, чем последующая надежда на частую ручную очистку. Если помещение загрязняется лишь время от времени, может быть достаточно поддерживать свободный воздушный поток и сократить интервалы между осмотрами.

Именно здесь опыт реализации проектов оказывается важнее общих рекомендаций. Помещение трансформатора рядом с логистической зоной ведет себя иначе, чем помещение внутри герметичного здания инженерной инфраструктуры центра обработки данных, даже если оба объекта формально относятся к внутренним установкам. Команды, оценивающие ситуацию только по номинальной мощности или размеру помещения, часто недооценивают, насколько уровень запыленности зависит от схемы движения транспорта, частоты открывания дверей и расположения обратного воздушного потока.

На что специалисты по обслуживанию должны обращать внимание во время эксплуатации

К тому времени, когда изменение цвета становится заметным, трансформатор обычно уже длительное время работает с уменьшенным тепловым запасом. Более ранние признаки менее очевидны: вентиляторы охлаждения включаются чаще ожидаемого, отложения наиболее толстые со стороны, обращенной к воздушному потоку, между фазами наблюдается тепловой дисбаланс, который нельзя объяснить только распределением нагрузки, а изоляционные поверхности быстро снова загрязняются после обычного протирания, поскольку само помещение постоянно поставляет новые загрязнения.

Метод очистки также имеет значение. Агрессивная очистка сжатым воздухом в ограниченном помещении может просто перераспределить пыль, загнав ее глубже в зазоры или осадив на соседнем оборудовании. Сухая чистка щеткой удаляет рыхлые отложения, но оставляет связанную с поверхностью загрязненность. Для объектов с токопроводящей или липкой пылью планирование технического обслуживания должно предусматривать время для отключения, достаточное для контролируемой очистки и последующего осмотра, а не только для быстрого косметического прохода. Именно поэтому обсуждение срока службы нельзя отделять от планирования интервалов обслуживания. Долговечность трансформатора связана с тем, что объект способен реально поддерживать.

Jiangsu Shengda Power Equipment Co., Ltd., как производитель, специализирующийся на трансформаторах и сопутствующей продукции, работает в соответствии с такими установленными стандартами, как GB1094.1-2-1996 и GB/T6451-2008, и применяет систему менеджмента качества ISO9001. Эти базовые условия важны в общем контексте, однако долговечность в эксплуатации по-прежнему во многом зависит от того, соответствует ли среда установки исходным условиям работы сухого трансформатора. Изделие, соответствующее стандартам, не сможет обеспечить ожидаемый многими пользователями интервал обслуживания только благодаря своей модели, если оно установлено на пути плохого воздушного потока и подвергается воздействию неконтролируемой пыли.

Когда сухой трансформатор по-прежнему является правильным выбором, а когда условия объекта указывают на другое решение

Сухие трансформаторы остаются практичным выбором для многих внутренних объектов благодаря требованиям пожарной безопасности, более простой установке внутри зданий и меньшей необходимости решать вопросы, связанные с утечками масла. Однако существуют объекты, где уровень запыленности, влажность и ограничения на отключение заставляют операторов пересмотреть общую схему распределения электроэнергии. Если в электрическом помещении невозможно поддерживать приемлемую чистоту, невозможно контролировать воздушный поток, а доступ для обслуживания затруднен, решение не должно ограничиваться требованием «улучшить пылезащиту» в рамках той же схемы. Иногда более надежным шагом становится пересмотр конструкции помещения, вентиляционного пути или даже типа трансформатора для соответствующей части проекта.

В рамках более масштабного планирования распределения электроэнергии некоторые операторы сочетают внутренние сухие трансформаторы с другими вариантами трансформаторов на менее контролируемых участках. Например, проекты, которым для разных частей сети требуются низкие потери и пониженный уровень шума, могут также рассматриватьмасляные силовые трансформаторы серии S20, если условия объекта позволяют использовать такой подход. Суть заключается не в замене продукта ради самой замены, а в соответствии конструкции трансформатора уровню загрязнения, условиям доступа и возможностям технического обслуживания в течение всего жизненного цикла.

Такое сравнение особенно полезно, когда заказчики считают, что любое внутреннее помещение для трансформатора автоматически подходит для сухого трансформатора. Это не так. Помещения с отрицательным давлением, втягивающим внутрь производственную пыль, помещения, объединенные с маршрутами технологической вытяжки, или помещения, где после ремонта в течение нескольких месяцев остается строительный мусор, могут ухудшить ожидаемый срок службы. В таких условиях сухой трансформатор все еще может применяться, однако основная нагрузка ложится на управление помещением, соблюдение регламента фильтрации и более частые осмотры.

Практическая оценка до возникновения проблем

Предварительный контрольный список технического обслуживания невелик. Следует оценивать не только место установки трансформатора, но и источник поступления воздуха. Нужно проверить, являются ли источники пыли периодическими или постоянными. Следует определить, имеют ли отложения сухой, волокнистый характер или склонны к воздействию влаги. Необходимо анализировать изменение температуры во времени, а не полагаться на результаты одного осмотра. Также нужно убедиться, что используемый на объекте метод очистки действительно совместим с типом загрязнения.

Для специалистов по послепродажному обслуживанию это обычно является границей между устранением симптома и устранением эксплуатационного условия. Повторная очистка без устранения проблем с воздушным потоком или загрязнением помещения лишь ненадолго запускает отсчет заново. Более эффективная защита сухого трансформатора типа SCB13 от пыли обычно достигается сочетанием разумных решений по корпусу и вентиляции, реалистичных интервалов обслуживания и контроля запыленности на уровне помещения. Когда все эти элементы согласованы, срок службы продлевается в измеримом эксплуатационном смысле: снижается количество температурных сигналов, уменьшается загрязнение изоляции и сокращается вероятность того, что трансформатор будет стареть быстрее, чем предполагает его электрическая нагрузка.

Поэтому при оценке долговечности установки SCB13 не следует спрашивать только о наличии пыли. Нужно выяснить, как она проникает внутрь, где оседает, что происходит с ней при изменении влажности и способен ли объект поддерживать путь охлаждения и поверхности изоляции в состоянии, для которого был разработан трансформатор. Это более надежный способ оценить, сможет ли установка в условиях высокой запыленности сохранять стабильность в течение длительного времени.
