Начните с помещений, где будет слышен трансформатор

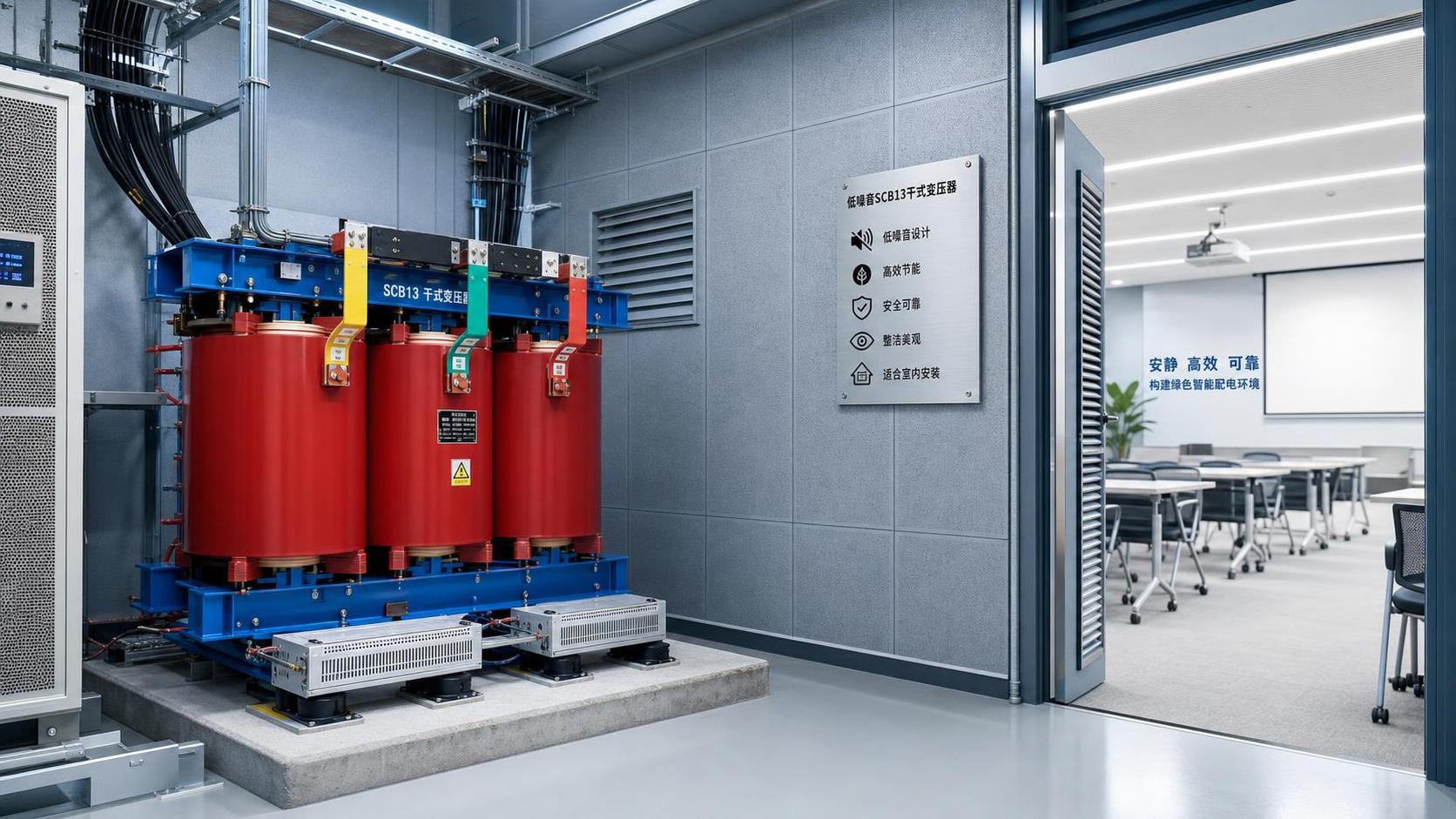

При планировании внутреннего электроснабжения уровень шума редко является первым пунктом в комплекте чертежей. Обычно о нём вспоминают позже — после того как помещение для оборудования уже определено, стены возведены и становится понятно, что трансформатор расположен рядом с офисами, палатами, классами или диспетчерскими. Именно в такой ситуации важна малошумная конструкция сухого трансформатора типа SCB13. Для руководителей проектов снижение рабочего шума — это не просто косметическое преимущество. Оно влияет на размещение помещений, риск поступления жалоб, стоимость отделочных работ и, в некоторых зданиях, на то, станет ли электрощитовая постоянной проблемой для эксплуатации.

Если вы выбираете оборудование для внутренней установки, практический вопрос заключается не только в том, является ли установка SCB13 более тихой на бумаге. Главный вопрос — как снижение шума повлияет на остальные этапы проекта. Приведённый ниже перечень отражает подход, которым многим командам следует руководствоваться до окончательного утверждения закупки.

Проверьте назначение здания до сравнения вариантов трансформаторов

Не каждый проект внутренней установки предъявляет одинаковые требования к низкому уровню шума. В складском вспомогательном здании несколько дополнительных дБ могут быть приемлемыми. В больнице, школе, библиотеке, отеле, офисной башне или коммерческом комплексе это быстро становится проектным вопросом, поскольку люди длительное время находятся рядом с источником шума.

• Сопоставьте помещение трансформатора с чувствительными зонами: палатами, переговорными, зонами для занятий, стойками ресепшен, общежитиями и помещениями мониторинга безопасности.
• Уточните, будет ли помещение иметь общую стену, плиту перекрытия или несущий каркас с занятой зоной. Структурная вибрация часто становится скрытым путём распространения шума, вызывающего жалобы.
• Проверьте часы работы. Объект, работающий 24/7, менее терпим к фоновому гулу, чем объект, функционирующий только в дневное время.

Этот этап кажется очевидным, однако команды часто пропускают его, предполагая, что «электрощитовая» автоматически означает «достаточно изолированное помещение». На практике это часто не так. Малошумный трансформатор SCB13 приносит наибольшую пользу, когда расположение помещения ограничено, а людей, находящихся рядом, невозможно просто переместить.

Рассматривайте низкий уровень шума как преимущество планировки, а не только характеристику оборудования

Причина, по которой более тихие сухие трансформаторы предпочтительны для внутренней установки, заключается в том, что они предоставляют проекту больше возможностей. Если трансформатор создаёт меньше рабочего шума, можно избежать усиленной акустической обработки, более сложного разделения помещений или неудобного изменения маршрутов движения вокруг электрощитовой.

Это не означает, что проектированием помещения можно пренебречь. Это означает, что оборудование обеспечивает более удачную исходную позицию. Распространённая ошибка — вкладывать значительные средства в конструкцию стен и герметизацию дверей, одновременно выбирая более шумную установку, которая продолжает создавать проблему непосредственно в источнике. Во внутренних системах контроль источника обычно эффективнее, чем попытки устранить проблему после обустройства помещения.

Учитывайте не только воздушный шум и выясните, как будет распространяться вибрация

Люди часто описывают шум трансформатора как гул, однако внутри помещения проблемы вызывает не только звук, слышимый в самой трансформаторной. Вибрация может передаваться на пол, соседние стены, кабельные трассы и соединённые конструкции. В результате жалоба возникает через одно или два помещения, где никто не ожидает появления шума.

При рассмотрении малошумного решения на базе сухого трансформатора типа SCB13 заранее проверьте следующие моменты:

1. Конструкция фундамента: рассчитано ли основание на ограничение передачи вибрации?
2. Смежные помещения: находятся ли тихие зоны над, под или рядом с помещением трансформатора?
3. Ввод и крепление кабелей: может ли жёсткая прокладка передавать вибрацию на каркас здания?
4. Вентиляционные отверстия: будут ли жалюзи или отверстия напрямую пропускать звук в занятые зоны?

Если эти вопросы не согласовать, даже более тихий трансформатор может показать неудовлетворительные результаты в реальной эксплуатации. Выбор оборудования и конструктивные решения помещения должны дополнять друг друга.

Проверьте, помогает ли снижение шума пройти процедуру соответствия требованиям

Проектные команды обычно сталкиваются с требованиями по шуму косвенно. В контракте могут быть указаны требования к характеристикам внутренней среды, консультант может установить критерии для помещений, а местные органы согласования могут обращать внимание на использование здания рядом с занятыми зонами. Правильный подход — изучить проектную документацию и точно определить, где регулируются акустические характеристики.

Не полагайтесь на общее заявление о том, что трансформатор является «тихим». Запросите техническую документацию на выбранную модель и сопоставьте её с фактическими основаниями приёмки проекта: спецификацией заказчика, графиком MEP, замечаниями акустического консультанта или проектными критериями трансформаторной. Jiangsu Shengda Power Equipment Co., Ltd. производит трансформаторы в соответствии с установленными процедурами контроля качества и заявляет о соответствии таким стандартам, как GB1094.1-2-1996 и GB/T6451-2008, а также имеет сертификацию ISO9001. Это является полезной базой для оценки качества, однако для вашего проекта ключевым остаётся вопрос о соответствии данных заявленной модели целевым показателям внутренней среды здания.

Не рассматривайте шум отдельно от теплового режима и расчёта нагрузки

Некоторые команды рассматривают акустику, вентиляцию и мощность как отдельные вопросы. Внутри здания они взаимосвязаны. В более горячем помещении трансформатора может потребоваться усиленная вентиляция. Усиленная вентиляция может означать увеличение проёмов или повышение шума вентиляторов. В итоге преимущество низкого уровня шума самого трансформатора частично теряется из-за системы помещения.

Поэтому выбор SCB13 следует рассматривать одновременно с ожидаемым профилем нагрузки, регулированием температуры помещения, направлением воздушного потока и зазорами для технического обслуживания. Снижение потерь и температуры нагрева может способствовать внутреннему применению, поскольку уменьшает нагрузку на проектирование помещения, но только при согласованной работе всей системы. Неправильная стратегия вентиляции может превратить удачный выбор трансформатора в источник шума в помещении.

Используйте краткую таблицу решений при рассмотрении оборудования

Определите, когда более целесообразна комплектная подстанция

В некоторых проектах лучшим решением является не отдельная трансформаторная с несколькими раздельно согласуемыми компонентами. Если объекту требуется компактная система распределения с распределительным устройством, защитой, низковольтным распределением и гибкой кабельной разводкой в едином исполнении, комплектное решение может упростить работу. Для проектов в промышленных парках, коммерческих центрах, высотных зданиях или на временных строительных площадках может быть актуальна комплектная подстанция ZGS, поскольку она объединяет корпус трансформатора с распределительным устройством, предохранителями, переключателями ответвлений, низковольтным распределительным оборудованием и другим вспомогательным оборудованием в компактном исполнении.

Это не отменяет рассмотрение внутреннего уровня шума. Меняется лишь место, где проводится оценка. Необходимо определить, соответствуют ли компактная конструкция, малошумные характеристики, диапазон напряжения и способ установки планировке здания и схеме электроснабжения. Такой вариант особенно стоит рассмотреть, когда площадь ограничена, а проект предусматривает более быструю установку с меньшим количеством отдельных точек координации.

Уточните у подрядчика, как помещение будет фактически построено

Многие проблемы с шумом внутри здания возникают во время монтажа, а не при выборе продукции. Утверждённый трансформатор может быть исправен, но качество выполнения работ оказывается неудовлетворительным: неровное основание, жёсткий контакт в нескольких точках, кабельные опоры, установленные таким образом, что они передают вибрацию, или вентиляционные решётки, смонтированные без учёта акустики.

На полезном координационном совещании следует рассмотреть:

• Конструкцию основания и крепления до поставки.
• Последовательность прокладки кабелей и способ их крепления.
• Проходки в стенах и необходимость их герметизации для предотвращения утечки звука.
• Тип двери, размещение жалюзи и направление воздушного потока.
• Проверки при вводе в эксплуатацию на наличие аномального гула, резонанса или вибрации.

Именно на этом этапе руководители проекта могут сэкономить значительное время. Устранение шума после передачи объекта в эксплуатацию является сложным, дорогостоящим и заметным для всех участников процесса.

Не игнорируйте восприятие здания пользователями

Люди не описывают трансформатор словами «соответствует требованиям». Они говорят, что помещение раздражает, отвлекает, в нём трудно работать или ночью оно кажется необычно шумным. Поэтому низкий уровень шума имеет реальную эксплуатационную ценность внутри здания. Он способствует концентрации в офисах, отдыху в медицинских помещениях, общению в школах и созданию более комфортной среды в коммерческих зданиях. Даже если трансформаторная технически отделена, фоновый гул может влиять на общее восприятие здания.

Для руководителей проектов это важно, поскольку акустические жалобы трудно закрыть после заселения пользователей. Более тихий сухой трансформатор SCB13 снижает вероятность того, что электрическая система впоследствии станет заметной причиной дискомфорта.

Практический порядок принятия решения

Рабочая последовательность проста. Сначала изучите помещения вокруг трансформаторной. Затем сопоставьте выбранную модель SCB13 с акустическими и электрическими требованиями проекта. После этого проверьте фундамент, прокладку кабелей и вентиляцию как единый комплекс, а не как отдельные виды работ. Если пространство ограничено или схема распределения становится слишком разрозненной, сравните такой подход с компактным интегрированным вариантом. Только после этого следует окончательно утверждать закупку.

Такой порядок связывает решение с фактическими условиями внутренней эксплуатации — именно в них проявляется ценность малошумного сухого трансформатора SCB13. Речь идёт не столько о покупке трансформатора с более тихими паспортными характеристиками, сколько о предотвращении ситуации, когда помещение, конструкция здания и расположенные рядом занятые зоны становятся проблемой в будущем.
