Начинайте с помещения, а не с трансформатора

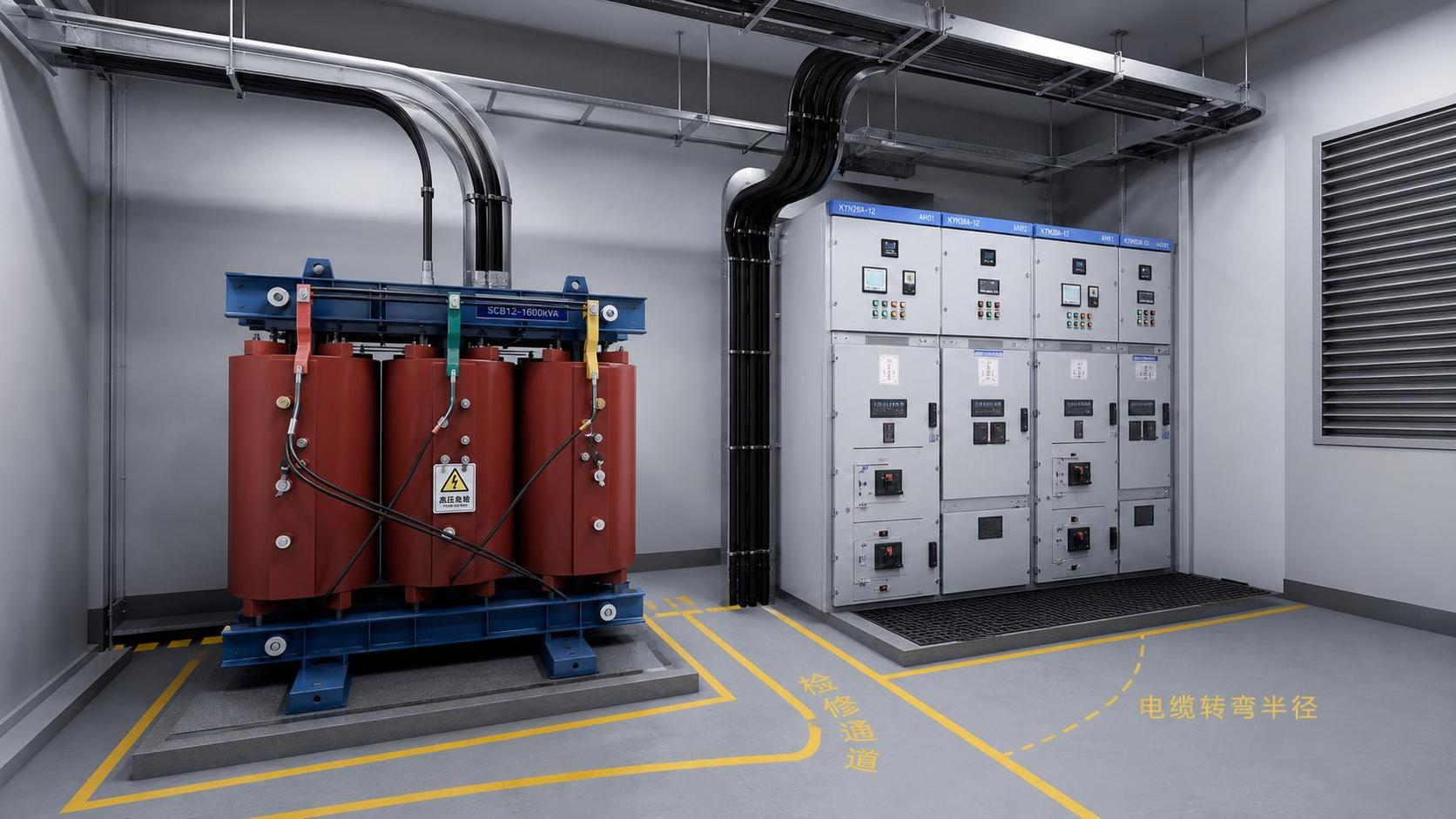

При выборе трансформатора для установки внутри здания ошибки обычно возникают уже на этапе планировки. Сначала команда определяет электротехническое помещение, прокладывает кабельные трассы вокруг конструктивных стен, а затем пытается разместить установку, выбранную по таблице номинальных характеристик, а не с учетом фактического пространства. Именно в таких условиях компактная конструкция сухого трансформатора типа SCB12 показывает свои преимущества. В проектах с ограниченным внутренним пространством важно не только то, что трансформатор занимает меньше места. Главное преимущество заключается в том, что он помогает сохранить необходимые зазоры, пространство для изгиба кабелей, вентиляционные каналы и доступ для технического обслуживания в помещении, где и без того слишком много требований.

Если вы руководите проектом коммерческого здания, модернизацией предприятия или размещением компактной закрытой подстанции, ознакомьтесь с приведенным ниже контрольным списком до утверждения спецификации оборудования. Это сэкономит больше времени, чем устранение проблем в тесном помещении трансформатора после закупки.

Проверьте, действительно ли проект имеет проблему с пространством, а не с прокладкой трасс

Не каждому перегруженному помещению требуется компактный сухой трансформатор. Иногда габариты кажутся неприемлемыми только потому, что ввод кабелей, направление открывания двери или расположение панелей были неправильно нанесены на план. Прежде чем выбирать оборудование только по размеру, обозначьте на планировке следующие параметры:

• фактические габариты трансформатора и рабочие зазоры
• направление ввода высоковольтных и низковольтных кабелей
• минимальное пространство для поворота и изгиба кабелей
• пространство перед дверями, панелями и съемными крышками
• место входа вентиляционного воздуха и путь отвода горячего воздуха
• маршрут подъема или замены оборудования при будущем техническом обслуживании

Если два или три из этих элементов уже конкурируют за одну и ту же стену или коридор, выбор компактного трансформатора обычно оправдан. Если проблема исчезает после изменения кабельных трасс или поворота установки, возможно, менять тип трансформатора вообще не потребуется.

Используйте компактную конструкцию только тогда, когда она решает конкретные ограничения внутри здания

Компактная установка особенно полезна в зданиях, где площадь пола имеет высокую стоимость, а электротехническое пространство согласовывается на позднем этапе: в офисных башнях, многофункциональных комплексах, больницах, модернизируемых производственных помещениях и комплектных внутренних подстанциях. В таких условиях трансформатор должен сосуществовать с противопожарными перегородками, зонами движения людей и плотным размещением инженерных систем.

Практическая целесообразность наиболее очевидна, когда одновременно требуются установка внутри здания, снижение объема технического обслуживания, низкий риск возгорания по сравнению с масляными аналогами и стабильное распределение электроэнергии при ограниченной площади. Именно поэтому проектные команды часто выбирают сухой трансформатор вместо попытки разместить более крупную традиционную конструкцию в помещении.

Оценивайте компактность не только по занимаемой площади

Это распространенная ошибка. Трансформатор может выглядеть компактным на бумаге, но создать проблемы на объекте, поскольку его полный установленный габарит окажется больше ожидаемого. Запрашивайте размеры, важные для строительства, а не только контур самой установки.

Если ваши специалисты по строительной части и MEP по-прежнему обсуждают только «площадь помещения оборудования», координация еще не завершена.

Согласовывайте трансформатор с характером нагрузки, а не только с подключенной мощностью

Менеджеров проектов часто ориентируют на номинальную мощность, рассчитанную по количеству установленного оборудования. Этого недостаточно. При выборе сухого трансформатора для установки внутри здания необходимо учитывать характер нагрузки: постоянный, циклический, сезонный или периодически повышенный. Компактный трансформатор в небольшом помещении имеет меньше запаса по устойчивости к ошибочным предположениям относительно повышения температуры и условий перегрузки.

Изучите фактический профиль нагрузки. Имеет ли здание предсказуемые дневные пики? Запускаются ли двигатели одновременно? Предусмотрен ли резерв для будущих этажей, производственных линий или изменений состава арендаторов? Установка, идеально подходящая в первый день, но перегружаемая после небольшого расширения, не является решением для экономии пространства. Это лишь отложенная проблема закупки.

Рассматривайте вентиляцию как часть решения по выбору трансформатора

Сухие трансформаторы упрощают многие вопросы безопасности внутри здания, однако они по-прежнему выделяют тепло. В компактных помещениях именно управление тепловым режимом обычно становится ограничивающим фактором, а не площадь пола. Поэтому необходимо оценивать помещение и трансформатор в комплексе.

Полезные вопросы достаточно просты:

• Предусмотрен ли определенный путь движения воздуха или на чертеже показана только вентиляционная решетка?
• Будет ли горячий воздух скапливаться под потолком из-за ниш балок или замкнутых углов?
• Поддерживает ли выбранная модель мониторинг температуры или принудительное воздушное охлаждение, если это оправдано характером нагрузки?
• Не будут ли расположенное рядом распределительное устройство или высокая плотность кабелей препятствовать отводу тепла?

В качестве практического ориентира можно привести некоторые сухие трансформаторы, представленные на рынке: для отдельных установок возможна комплектация системой контроля температуры и устройством воздушного охлаждения, при этом охлаждающие вентиляторы включаются при чрезмерной нагрузке. Это важно для внутренних проектов, где помещение компактное, но режим работы не является легким. Связанным примером служит сухой трансформатор типа SCB11, для которого заявлены дополнительные системы контроля температуры и воздушного охлаждения, а диапазон мощности для 35KV достигает 20000KVA. Вывод для менеджеров проектов заключается не в том, чтобы применять одну модель во всех проектах, а в необходимости проверить, входит ли тепловой контроль в критерии выбора.

Учитывайте реальные условия безопасности и технического обслуживания внутри здания

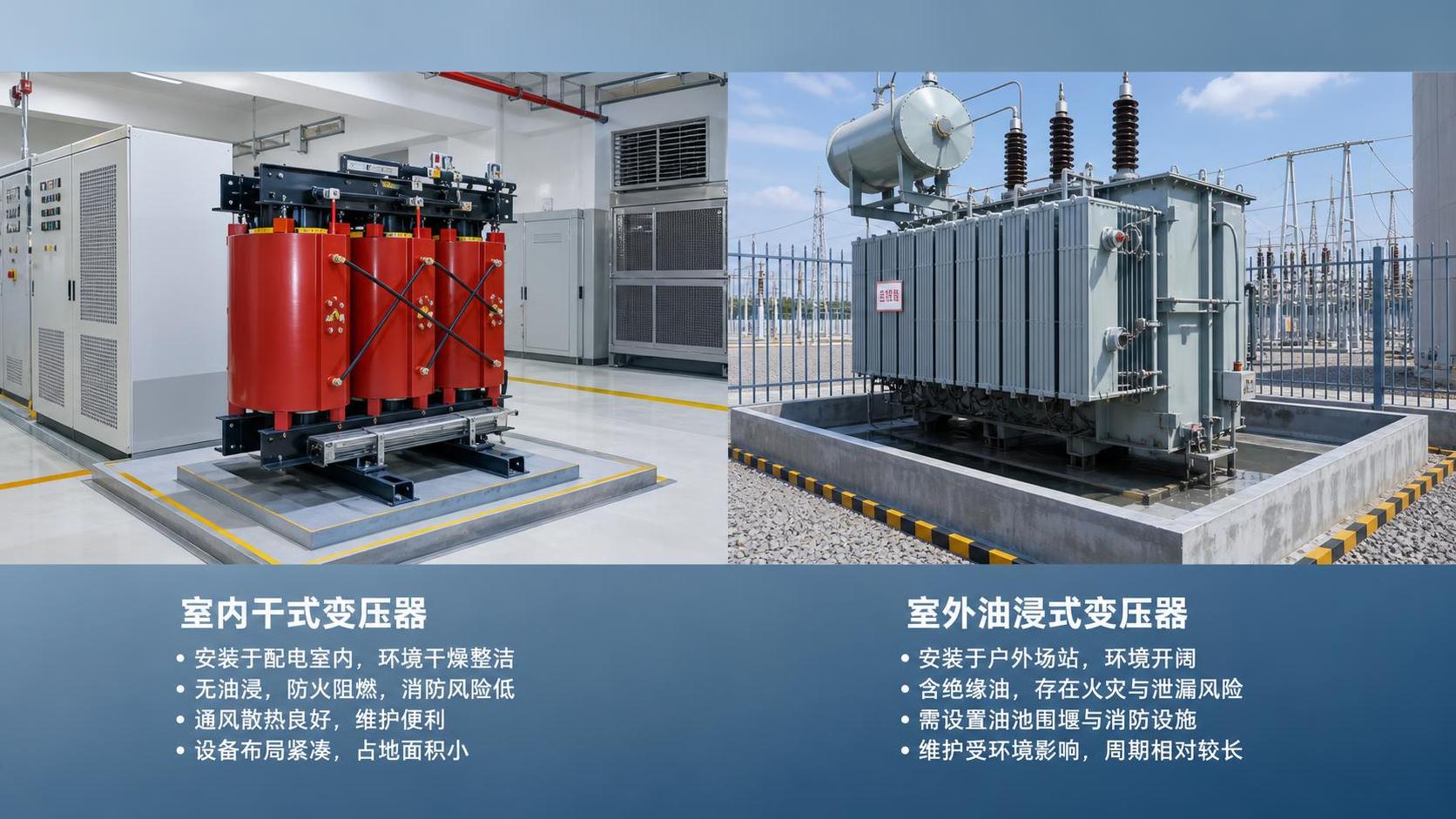

Преимущества сухого трансформатора для установки внутри здания очевидны: отсутствие изоляционного масла, меньшая потребность в техническом обслуживании и более простая интеграция в эксплуатируемые или чувствительные к пожарным рискам здания. Однако безопасность при эксплуатации зависит от деталей, которые часто откладываются в ходе рассмотрения проекта.

Проверьте, как на самом деле будет выполняться техническое обслуживание. Сможет ли специалист осматривать клеммы, очищать установку и получать доступ к устройствам мониторинга без отключения половины помещения? Достаточно ли расстояния от стен и другого оборудования, чтобы не создавать неудобные условия для работы? Компактная конструкция должна снижать пространственные ограничения, а не вынуждать персонал впоследствии работать в небезопасной позе.

В проектах внутри зданий уровень шума важнее, чем обычно ожидают команды

Если помещение трансформатора расположено под офисами, рядом с торговой зоной или возле помещений управления, шум очень быстро становится проектной проблемой. Редко бывает достаточно просто спросить, является ли трансформатор «тихим». Важно, чтобы выбранное оборудование, конструкция помещения и детали монтажа работали совместно.

Если низкий уровень шума является требованием проекта, проверьте как характеристики трансформатора, так и его сопряжение со зданием. В некоторых конструкциях сухих трансформаторов используются высококачественные холоднокатаные листы электротехнической стали с ориентированной структурой зерна и конструкции обмоток, предназначенные для снижения плотности магнитного потока, магнитострикции и рабочего шума. Это полезно, но не заменяет правильную обработку основания, отделение от стен и контроль вибрации. Команды часто обвиняют трансформатор в проблеме акустики помещения, которую сами создали.

Проверьте изоляционную систему с учетом режима работы внутри здания

При эксплуатации внутри здания надежность тесно связана с качеством изоляции и конструкцией обмоток. Именно здесь общие формулировки при закупке перестают быть полезными. Необходимо выяснить, обеспечивает ли конструкция стабильную работу при фактических электрических и внешних нагрузках проекта.

На практике это означает проверку конструкции обмоток и способа заливки, а не только паспортной таблички. В информации о продукции этой категории могут указываться системы на основе эпоксидной смолы, заполнение кварцевым песком, армирование стекловолокном и оптимизация высоковольтной обмотки, предназначенные для улучшения распределения электрического поля, снижения частичных разрядов и повышения стойкости к эксплуатационным и атмосферным перенапряжениям. Эти детали имеют большее значение при компактной установке внутри здания, поскольку доступ для вмешательства ограничен, а последствия отказа обычно серьезнее, чем на открытой наружной площадке.

Проверьте стандарты и дисциплину производства до окончательного утверждения комплекта

Компактный трансформатор может решить проблему планировки, но при слабой документации создать проблемы с поставкой или качеством. До утверждения проектная команда должна проверить официальные основания соответствия производителя и его систему качества. Например, если поставщик заявляет соответствие таким стандартам, как GB1094.1-2-1996 и GB/T6451-2008, а также сертификацию ISO9001, эти сведения должны быть четко отражены в представленных технических документах и записях о качестве, относящихся к предлагаемой линейке продукции.

Это особенно важно, если проект предусматривает проверку консультантом, приемку владельцем или оформление документации для международной закупки. Речь идет не о формальностях ради самих формальностей. Это необходимо для предотвращения замен, которые выглядят аналогично на чертеже планировки, но не соответствуют утвержденной технической основе.

Выполните последний этап координации до выпуска заказа на закупку

Последние ошибки обычно связаны с координацией. Компактная конструкция уменьшает допуски, поэтому небольшие пробелы в чертежах превращаются в проблемы на объекте. До размещения заказа пройдите короткую последовательность утверждения:

1. Зафиксируйте план помещения трансформатора с учетом фактического установленного габарита, а не только номинальных размеров.
2. Согласуйте направление ввода кабелей и пространство для их изгиба с электромонтажным подрядчиком.
3. Проверьте путь вентиляции и отвода тепла совместно с командой механических систем.
4. Проверьте доступ для монтажа, осмотра и будущей замены.
5. Сверьте заявленную модель, класс напряжения, диапазон мощности и сопроводительные технические документы с утвержденной спецификацией.

Если хотя бы один из этих пяти пунктов еще не закрыт, трансформатор не готов к закупке, каким бы привлекательным ни выглядел его габарит.

Что обычно делает решение очевидным

Выбирайте компактный вариант для установки внутри здания, если проект действительно испытывает нехватку пространства, имеет ограничения по безопасности внутри здания, а профиль нагрузки может быть обеспечен при надлежащей вентиляции и доступе для обслуживания. Именно в таких условиях компактная конструкция сухого трансформатора типа SCB12 обычно оправданна. Не выбирайте оборудование только по каталожному размеру. Более надежная последовательность такова: планировка помещения, кабельная трасса, тепловая проверка, доступ для обслуживания, затем утверждение модели. Когда все эти элементы согласованы, компактный сухой трансформатор перестает быть компромиссом и становится наиболее рациональным способом обеспечить реализуемость проекта.
