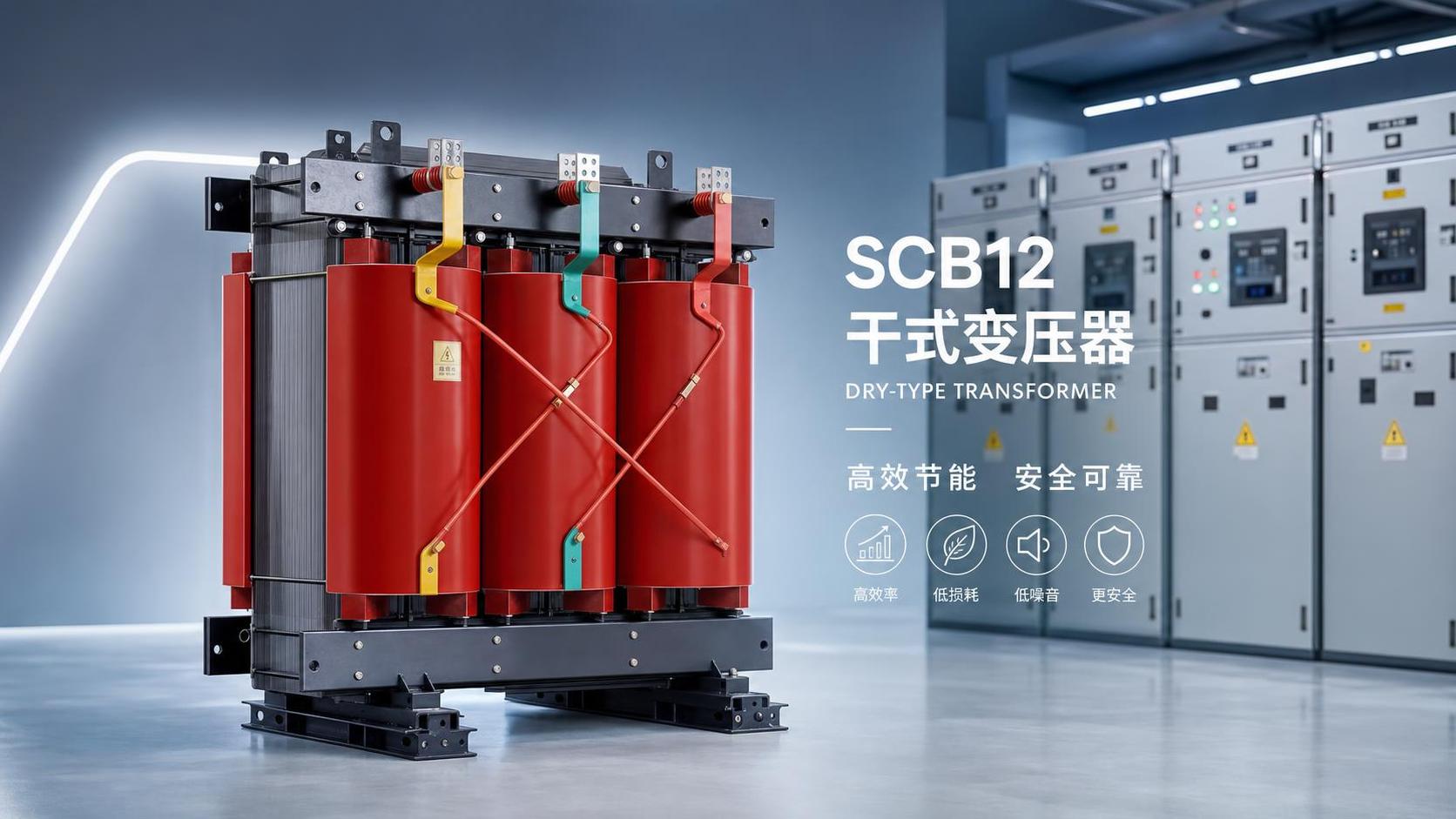

Что на самом деле означает «высокая эффективность» сухого трансформатора SCB12?

На практике высокая эффективность сухого трансформатора типа SCB12 означает, что большая часть поступающей электрической энергии передаётся нагрузке, а меньшая её часть теряется в виде тепла и внутренних потерь. Это звучит просто, но для тех, кто сравнивает оборудование, данное понятие шире, чем одно процентное значение в техническом паспорте.

Трансформатор с более высоким КПД обычно работает при более низкой температуре в одинаковых условиях, испытывает меньшую тепловую нагрузку на изоляцию и снижает долгосрочные эксплуатационные расходы. Для сухой конструкции это особенно важно, поскольку тепловые характеристики напрямую влияют на стабильность, срок службы и пригодность к установке внутри помещений, где важны пожарная безопасность, вентиляция и уровень шума.

Поэтому при изучении вопроса высокой эффективности сухого трансформатора типа SCB12 полезно спрашивать не только: «Сколько энергии он экономит?», но и: «Как эта эффективность проявляется в повседневной эксплуатации?»

Связана ли высокая эффективность только с меньшими потерями энергии?

Нет. Меньшие потери энергии — это отправная точка, но не вся картина.

КПД трансформатора тесно связан с двумя основными категориями потерь: потерями холостого хода и нагрузочными потерями. Потери холостого хода присутствуют всякий раз, когда трансформатор находится под напряжением, даже при низком спросе. Нагрузочные потери увеличиваются вместе с током во время работы. Высокоэффективная конструкция SCB12 предназначена для контроля обоих типов потерь, поскольку трансформатор, хорошо показывающий себя в одном режиме, всё ещё может быть дорогим в эксплуатации в другом.

Существуют также вторичные эффекты, которые покупатели иногда упускают из виду:

• Меньшее количество потерянной энергии означает меньшее накопление тепла внутри обмоток и магнитопровода.
• Более низкая температура может способствовать сохранению характеристик изоляции с течением времени.
• Улучшенный тепловой контроль часто обеспечивает более стабильную работу при переменной нагрузке.
• Снижение тепловыделения и уровня шума может повысить пригодность для зданий со строгими требованиями к установке внутри помещений.

Именно поэтому высокую эффективность часто рассматривают вместе с надёжностью, тепловым запасом и совокупной стоимостью владения, а не как отдельное лабораторное значение.

Что следует проверить в техническом паспорте, чтобы правильно оценить эффективность?

Начните с показателей потерь, а не с маркетинговых формулировок. Самих по себе слов «энергосберегающий» или «с низкими потерями» недостаточно. Необходимо выяснить, какие именно потери указаны и при каких номинальных условиях.

Если поставщик предоставляет протоколы испытаний, проверьте указанные в них значения. Заявленные в техническом паспорте характеристики и результаты испытаний должны соответствовать друг другу. Например, Jiangsu Shengda Power Equipment Co., Ltd. заявляет соответствие стандартам, включая GB1094.1-2-1996 и GB/T6451-2008, что даёт исследователям более чёткую основу для анализа технической информации.

Почему тепловые характеристики настолько важны для эффективного сухого трансформатора?

Потому что потери превращаются в тепло, а тепло определяет значительную часть реальных эксплуатационных рисков.

Сухой трансформатор не использует изоляционное масло для охлаждения, поэтому качество конструкции обмоток, изоляционной системы и условий воздушного потока приобретает особое значение. Устройство SCB12, заявленное как высокоэффективное, должно не только снижать электрические потери, но и управлять теплом таким образом, чтобы обеспечивать стабильную работу в закрытых помещениях или в условиях повышенных требований к установке.

Для исследователя это означает необходимость проверить, соответствует ли заявленный КПД показателям, связанным с температурой. Если превышение температуры обмотки контролируется, изоляция подвергается меньшей нагрузке. Если частичные разряды поддерживаются на низком уровне, внутренние характеристики изоляции обычно остаются более стабильными. Это не второстепенные параметры. Они показывают, сможет ли конструкция сохранять надёжность в течение длительного времени.

Влияет ли высокая эффективность на экономику эксплуатации или разница слишком мала, чтобы иметь значение?

Обычно она влияет на экономику эксплуатации в течение всего срока службы, однако ценность зависит от режима работы.

Распространённая ошибка — сравнивать только закупочную цену. Это может вводить в заблуждение. Сухие трансформаторы часто постоянно находятся под напряжением, поэтому даже небольшое снижение потерь холостого хода может накапливаться годами. На установках с переменной или высокой нагрузкой нагрузочные потери сильнее отражаются на счёте за электроэнергию и требованиях к охлаждению трансформаторного помещения.

Правильный подход заключается в следующем:

1. Оцените, сколько часов в год трансформатор будет находиться под напряжением.
2. Оцените обычный диапазон нагрузки, а не только максимальную нагрузку по паспортной табличке.
3. Сравните потери холостого хода и нагрузочные потери у рассматриваемых моделей.
4. Учитывайте, может ли меньшее тепловыделение также снизить нагрузку на вентиляцию и замедлить старение компонентов.

Для человека, находящегося на этапе исследования, этого часто достаточно, чтобы отличить «эффективность на бумаге» от «экономичности в реальном проекте».

Можно ли считать, что высокоэффективный трансформатор SCB12 автоматически лучше подходит для любой установки?

Не автоматически. Эффективность важна, но она должна соответствовать условиям применения.

Например, в проекте высотного здания приоритетом могут быть низкий уровень шума, безопасность внутри помещений и компактность установки. Для транспортного узла могут иметь большее значение стабильная работа при постоянной нагрузке и предсказуемое планирование технического обслуживания. Подстанция или электростанция могут уделять больше внимания профилю нагрузки, устойчивости к отказам и условиям окружающей среды.

Здесь информация о сопутствующих продуктах может помочь сформировать ожидания. Такой продукт, как сухой трансформатор типа SCB10, предназначен для использования в высотных зданиях, аэропортах, на железнодорожных станциях, в портах, на электростанциях и подстанциях и характеризуется огнестойкостью, влагостойкостью, пылезащищённостью, низким уровнем шума и отсутствием необходимости в техническом обслуживании. Эти сведения сами по себе не подтверждают характеристики SCB12, но показывают, какие эксплуатационные приоритеты покупатели часто оценивают наряду с эффективностью при выборе сухого трансформатора.

Какие конструктивные особенности обычно обеспечивают высокую эффективность трансформатора этого типа?

Нет необходимости изучать каждую внутреннюю конструктивную деталь, однако обычно важны несколько аспектов.

• Конструкция магнитопровода и качество материала: они напрямую влияют на потери холостого хода.
• Конструкция обмоток: расположение проводников и точность изготовления влияют на нагрузочные потери, тепловыделение и стойкость к короткому замыканию.
• Изоляционная система: эффективная работа более полезна, когда класс изоляции и тепловые характеристики обеспечивают долговременную стабильность.
• Контроль производственного процесса: стабильное качество производства помогает уменьшить расхождения между расчётными характеристиками и характеристиками поставленного изделия.

Именно поэтому производители подчёркивают технические возможности и системы контроля качества. Хорошая эффективность — это не только результат проектирования; она также зависит от стабильности производства.

Существуют ли технические признаки того, что сухой трансформатор рассчитан на стабильную и эффективную работу?

Да, и обычно они полезнее общих рекламных формулировок. Если вы видите такие технические данные, как трёхфазная конфигурация, частота 50Hz, изоляция класса F, среднее превышение температуры обмотки не более 100K и частичные разряды менее 5pc, значит, вы рассматриваете показатели, связанные с фактическим поведением оборудования в эксплуатации, а не расплывчатое позиционирование.

Эти значения указаны в опубликованной информации о модельном ряде SC(B)10. И снова: их не следует считать заменой документации именно для SCB12, однако это полезный пример параметров, которые сравнивают серьёзные покупатели. От эффективных трансформаторов ожидается стабильность не только в отношении потерь, но и в части изоляции, контроля разрядов и превышения температуры.

Какие ошибки допускают исследователи и покупатели при сравнении заявлений об эффективности?

Самая большая ошибка — сравнивать несопоставимые изделия. Кроме того, часто встречаются следующие ошибки:

• Сравнение двух моделей с разной мощностью или разными классами напряжения так, будто значения потерь можно напрямую сопоставлять.
• Оценка только нагрузочных потерь без учёта потерь холостого хода в проектах, где трансформатор находится под напряжением круглосуточно.
• Рассмотрение одного показателя эффективности как окончательного без проверки температуры окружающей среды, допущений по нагрузке или указанных стандартов.
• Концентрация на экономии энергии без учёта пожарной безопасности, требований к низкому уровню шума, стойкости к короткому замыканию или воздействия условий внутри помещения.
• Использование общей брошюры вместо запроса технических данных и результатов испытаний для конкретной модели.

Эти ошибки влияют не только на решения о закупке. Они могут привести к неправильной стратегии установки, нереалистичным прогнозам эксплуатационных расходов и предотвратимой тепловой нагрузке в дальнейшем.

Как проще всего оценить высокую эффективность сухого трансформатора типа SCB12, не усложняя анализ?

Используйте фильтр из трёх частей. Во-первых, проверьте, чётко ли указаны данные о потерях в соответствии с признанными стандартами. Во-вторых, убедитесь, что показатели тепловых характеристик и изоляции подтверждают стабильную работу, а не только заявление о низких потерях. В-третьих, сопоставьте эти значения с реальными условиями применения: характером нагрузки, условиями внутри помещения, требованиями безопасности и предполагаемым количеством часов работы.

Если одна модель имеет меньшие потери, но при сравнении не учитываются превышение температуры, характеристики разрядов или условия установки, оценка является неполной. Если данные по потерям, теплу и соответствию условиям применения согласуются между собой, то «высокая эффективность», вероятно, описывает реальное эксплуатационное преимущество, а не просто рекламную фразу.

Именно так следует понимать этот термин на практике: трансформатор SCB12 действительно обладает высокой эффективностью, когда он экономит энергию, контролирует тепловыделение, обеспечивает надёжную работу и является экономически обоснованным на протяжении всего срока службы установки.
