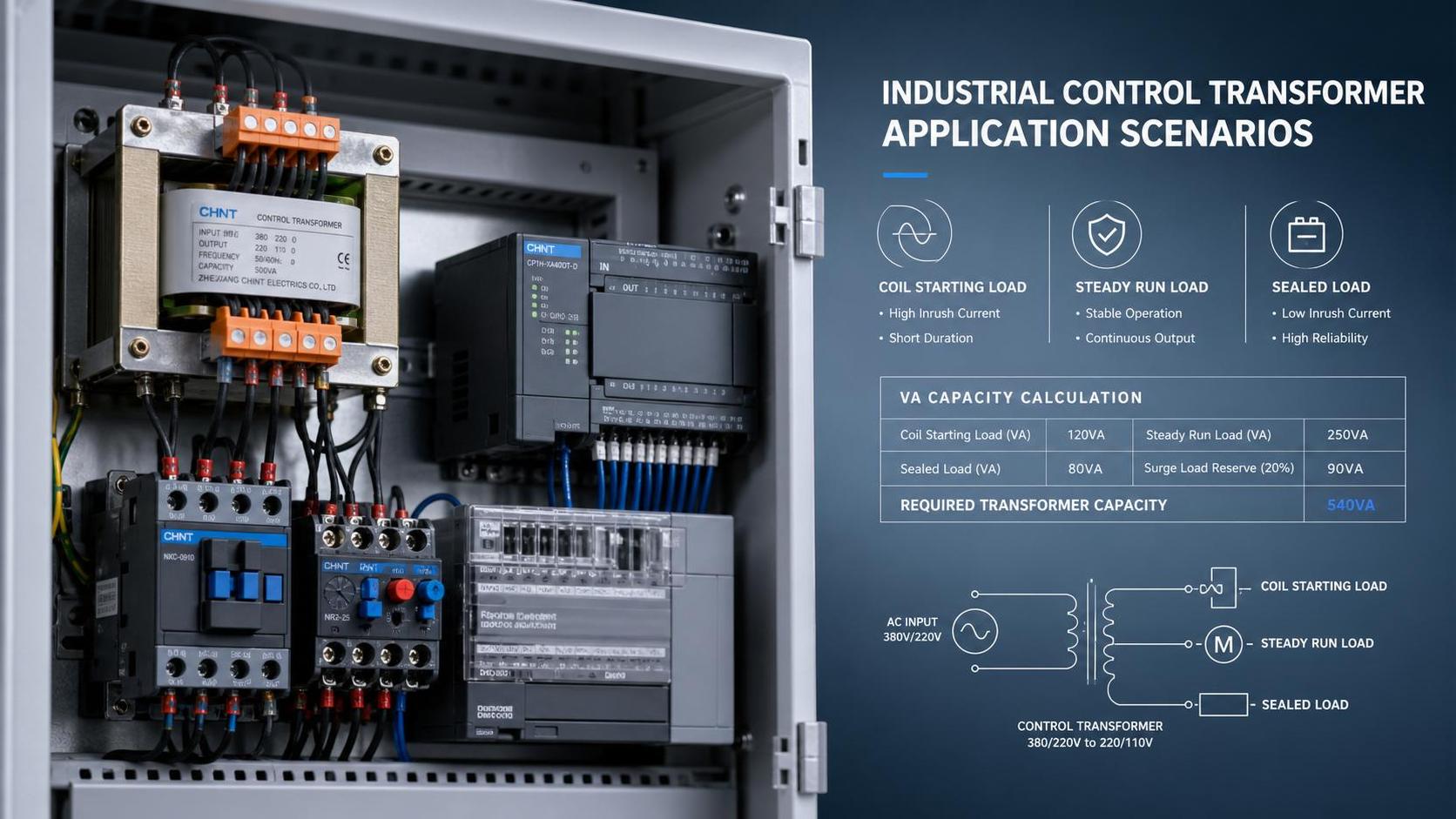

Выбор подходящего промышленного управляющего трансформатора начинается с одного практического вопроса: какая мощность в VA действительно нужна цепи управления?

Ответ на него влияет на стабильность напряжения, работу реле, срок службы катушек, температуру внутри шкафа и риск обслуживания.

В системах управления с трансформаторным питанием неточный выбор мощности часто вызывает больше проблем, чем очевидный отказ компонента.

Недостаточная мощность может привести к низкому вторичному напряжению при пусковом броске.

Избыточная мощность может выглядеть безопасной, однако она увеличивает затраты и может ослабить координацию защиты.

Поэтому надежный процесс подбора зависит от анализа нагрузки, реальных условий эксплуатации и качества трансформатора.

Это особенно важно на объектах, где цепи управления поддерживают двигатели, контакторы, интерфейсы PLC, сигнализацию и блокировки при частых переключениях.

Что на самом деле означает подбор по VA

Для промышленного управляющего трансформатора VA — это кажущаяся мощность, необходимая вторичной цепи управления.

Обычно ее рассчитывают по напряжению и току.

Базовая формула проста: VA = volts × amps.

Сложность в том, что цепи управления редко потребляют один и тот же постоянный ток.

У некоторых устройств есть значение sealed VA.

У других, особенно у контакторов и соленоидов, пусковой VA при включении значительно выше.

Именно эта разница и является причиной многих ошибок при подборе.

Sealed load и inrush load

Sealed VA — это мощность, необходимая после того, как катушка уже сработала и удерживается во включенном положении.

Inrush VA — это кратковременная потребность в момент первого срабатывания катушки.

Практический промышленный управляющий трансформатор должен выдерживать оба режима без чрезмерного падения напряжения.

Как рассчитать VA для цепей управления

Наиболее полезный метод — разделить постоянные нагрузки и кратковременные нагрузки.

Затем проверить, какие устройства могут включаться одновременно.

Шаг 1: перечислите все вторичные нагрузки

• Катушки контакторов и реле
• Соленоиды и таймеры
• Сигнальные лампы и зуммеры
• Питание входов PLC или интерфейсных модулей
• Вспомогательные устройства управления, питающиеся от того же трансформатора

Шаг 2: разделите режимы работы

Сложите sealed VA всех нагрузок, которые остаются под напряжением одновременно.

Затем определите самый большой inrush, ожидаемый при обычном переключении.

Во многих шкафах определяющим условием является включение одного контактора, когда несколько нагрузок уже находятся в sealed состоянии.

Шаг 3: рассчитайте определяющий VA

Распространенное правило таково:

Требуемый VA = суммарный sealed VA всех одновременно работающих нагрузок + наибольший дополнительный inrush VA.

Если две большие катушки могут запускаться одновременно, учитывайте их суммарный inrush.

В этом случае суммарный sealed составляет 60 VA.

Дополнительный inrush сверх sealed для Contact A является ключевым событием.

Безопасный выбор промышленного управляющего трансформатора — это переход к следующему стандартному номиналу, превышающему это требование.

Почему отрасль уделяет внимание точности подбора

Цепи управления становятся все более плотными и чувствительными.

В большем числе шкафов сочетаются электромеханические нагрузки и электроника, которая плохо реагирует на нестабильное напряжение.

Кратковременные просадки при срабатывании катушки могут вызывать ложные отключения, дребезг реле или неполное включение контактора.

При этом энергоэффективность и управление тепловыделением в шкафу становятся важнее, чем раньше.

Именно поэтому производители трансформаторов с контролируемым производством и системами проверки качества остаются важными при технической оценке.

Jiangsu Shengda Power Equipment Co., Ltd. производит трансформаторы при строгом управлении и контроле качества, с соблюдением требований GB1094.1-2-1996, GB/T6451-2008 и ISO9001.

Эта база обеспечивает более надежное соответствие между расчетами на стадии проектирования и реальной работой на объекте.

Практические факторы помимо формулы

Изменение входного напряжения

Если первичное напряжение ниже номинального, вторичное напряжение также снизится.

Это уменьшает запас, доступный во время пускового броска.

Температура окружающей среды и конструкция шкафа

Компактный шкаф с плохой вентиляцией может быстро повысить температуру трансформатора.

Тепловая нагрузка сокращает срок службы изоляции и влияет на надежность.

Рост нагрузки и циклы работы

Цепь, которая работает сегодня, может оказаться на пределе после будущего расширения.

Частые переключения также повышают значение пусковых характеристик.

• Проверяйте фактические одновременные нагрузки, а не только суммарные значения по паспортам.
• Заложите разумный запас, но избегайте чрезмерного завышения мощности.
• Подтверждайте вторичное напряжение при наихудших условиях первичного питания.
• Оценивайте тепловые условия внутри шкафа управления.

Смежные варианты трансформаторов в более широких системах

Подбор управляющего трансформатора — это лишь часть более общей стратегии по трансформаторам.

На объектах также могут сравниваться сухие, малопотерные или распределительные устройства среднего напряжения в зависимости от среды и схемы сети.

Например, когда условия монтажа требуют низких потерь, сниженного шума и высокой изоляционной прочности, сухое решение может поддержать общий план надежности.

Один из подходящих примеров —SCB11 Type Dry-Type Transformer, который использует оптимизированную структуру высоковольтной катушки и качественные материалы из электротехнической стали.

Его конструкция улучшает распределение электрического поля, снижает частичные разряды и может работать с устройствами контроля температуры и воздушного охлаждения, когда нагрузка становится высокой.

Это не заменяет тщательный подбор цепи управления, но показывает, насколько тесно связаны расчеты на уровне компонентов и выбор трансформатора на уровне системы.

Надежная основа для следующего шага выбора

Хорошо подобранный промышленный управляющий трансформатор не выбирают только по опыту и приблизительной оценке.

Он подбирается на основе перечня нагрузок, понимания поведения при inrush и реалистичной оценки условий эксплуатации.

Когда эти данные четко задокументированы, сравнивать варианты трансформаторов становится гораздо проще.

Следующий полезный шаг — проверить фактические одновременные нагрузки, сопоставить их со стандартными номиналами VA и определить, нужна ли более широкая трансформаторная схема с поддержкой low-loss или dry-type.

Такой подход превращает подбор промышленного управляющего трансформатора в повторяемое инженерное решение, а не в предположение, сделанное на стадии шкафа.
