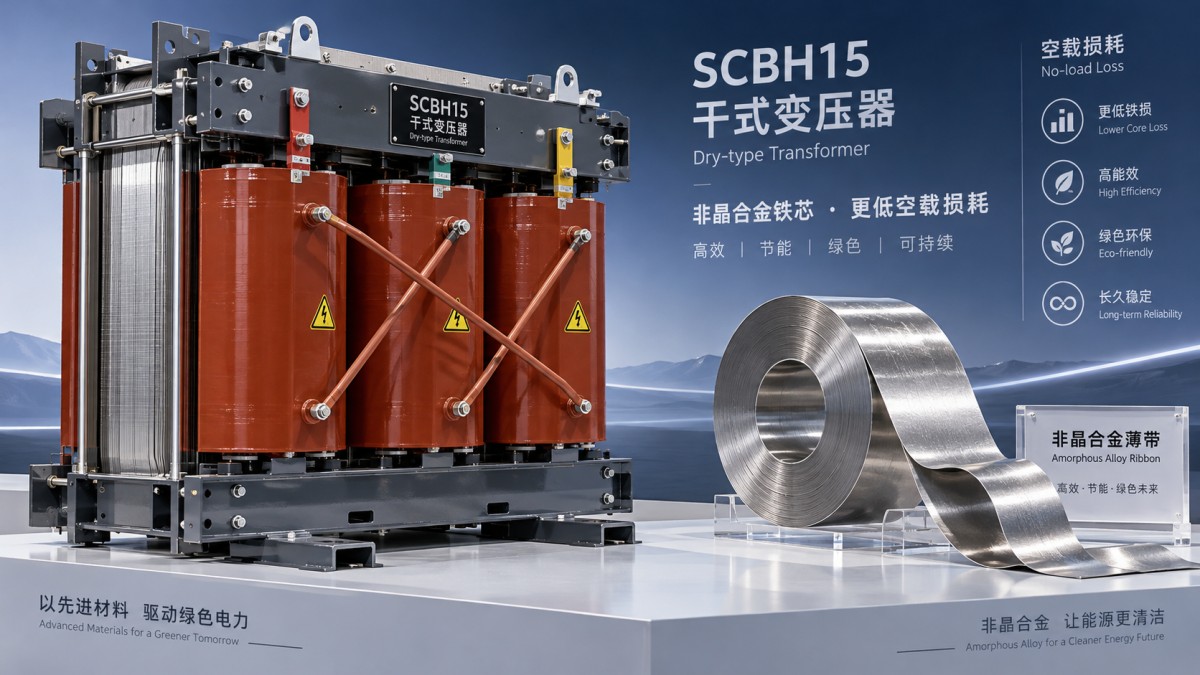

Для технических специалистов, оценивающих оборудование, главное преимущество сухого трансформатора типа SCBH15 — более низкие потери холостого хода, что позволяет снизить потребление электроэнергии в течение всего времени работы под напряжением.

Сердечник из аморфного сплава снижает потери на гистерезис и вихревые токи. Он не уменьшает напрямую сопротивление обмоток, поэтому для снижения общих потерь необходимо сравнить конструкции трансформаторов в целом.

Фактические характеристики зависят от индукции, сборки сердечника, рабочей температуры, качества напряжения и нагрузки. Одного обозначения модели недостаточно, чтобы определить КПД или экономию конкретного устройства.

Наиболее убедительное экономическое обоснование обычно возникает при длительной работе под напряжением с небольшой или переменной нагрузкой. При более высоких нагрузках потери в обмотках все сильнее влияют на КПД и эксплуатационные расходы за весь срок службы.

Поэтому обоснованная оценка должна учитывать гарантированные значения потерь, сопоставимые условия испытаний, измеренные профили нагрузки и требования к установке. Заявления о процентных показателях без этих сведений дают ограниченную пользу при выборе оборудования.

Почему аморфный сердечник снижает потери холостого хода?

Потери холостого хода — это активная мощность, потребляемая трансформатором при работе с номинальными напряжением и частотой, когда его вторичная обмотка разомкнута. Большая часть этих потерь возникает в сердечнике.

Потери на гистерезис возникают при многократном изменении направления намагничивания под действием переменного магнитного потока. Аморфные сплавы обладают благоприятными магнитными свойствами, благодаря которым рассеиваемая при каждом цикле энергия уменьшается.

При надлежащем контроле состава, обработки и отжига неупорядоченная атомная структура материала обеспечивает низкую коэрцитивную силу. Эти свойства помогают снизить потери на гистерезис по сравнению с обычной электротехнической сталью.

Под действием переменного магнитного потока в проводящем материале сердечника возникают вихревые токи. Высокое удельное электрическое сопротивление и малая толщина лент из аморфного сплава помогают ограничить эти токи.

В совокупности эти свойства могут значительно снизить потери в сердечнике. Однако характеристики материала, измеренные на образце, не равнозначны потерям собранного трансформатора.

На характеристики готового изделия влияют стыки сердечника, обращение с лентами, механические напряжения и геометрия сборки. При оценке следует отдавать предпочтение гарантированным показателям трансформатора, а не общим сравнениям исходных магнитных материалов.

Какие потери сохраняются и когда они наиболее существенны?

Нагрузочные потери включают потери сопротивления обмоток и дополнительные потери, вызванные потоками рассеяния. Они зависят от выбора проводников, геометрии обмоток, температуры и других особенностей конструкции.

Аморфный сердечник сам по себе не снижает эти потери. Различия в размерах сердечника и конструкции обмоток могут косвенно на них влиять, поэтому необходимы полные данные о трансформаторе.

При приблизительно синусоидальном токе общие потери можно оценить по формуле Ptotal ≈ P0 + k²Pk + Paux, где для нагрузочных потерь указана заданная температура.

Здесь P0 — потери холостого хода, Pk — номинальные нагрузочные потери, k — фактическая доля нагрузки, а Paux — потребление вентиляторов и другого включенного в расчет вспомогательного оборудования.

При нагрузке 30% упрощенная составляющая нагрузочных потерь составляет примерно 9% от номинального значения. В этих условиях снижение потерь холостого хода может существенно повысить общий КПД.

По мере приближения нагрузки к номинальной нагрузочные потери становятся более значимыми. Прежде чем предполагать, что аморфная конструкция всегда обеспечивает наименьшее энергопотребление, сравните обе составляющие потерь.

Какие конструктивные и эксплуатационные условия могут снизить это преимущество?

Следует учитывать индукцию, поскольку потери в сердечнике сильно зависят от магнитного возбуждения. Чрезмерная рабочая индукция может увеличить потери и ток намагничивания, а также создать риск насыщения.

Для заданной конструкции обмоток и сердечника индукция приблизительно пропорциональна отношению напряжения к частоте. Поэтому перенапряжение или снижение частоты могут вывести трансформатор за пределы предусмотренных условий работы.

Аморфный материал обычно имеет более низкую индукцию насыщения, чем обычная электротехническая сталь. При проектировании это свойство необходимо учитывать, подбирая соответствующие размеры сердечника, число витков и рабочие запасы.

Имеют значение и механические напряжения в сердечнике. Резка, изгиб, стягивание и ненадлежащее обращение могут ухудшить магнитные характеристики, тогда как правильные отжиг и сборка помогают сохранить преимущества материала.

Рабочая температура изменяет сопротивление обмоток и, следовательно, нагрузочные потери. Сравнения должны проводиться при одинаковой опорной температуре с учетом ожидаемого нагрева при фактической нагрузке.

Гармонические токи могут увеличить вихревые и другие дополнительные потери в обмотках. Для объектов с преобразователями, выпрямителями или большим количеством электронных нагрузок требуется анализ, выходящий за рамки упрощенного квадратичного приближения.

Уровень шума необходимо проверять отдельно, поскольку аморфные материалы проявляют магнитострикцию, а сборка влияет на вибрацию. Более низкие потери холостого хода не гарантируют, что трансформатор будет тише при эксплуатации.

Какие результаты испытаний следует запросить техническим специалистам?

Начните с гарантированных потерь холостого хода и нагрузочных потерь для конкретного предлагаемого номинала. Запросите соответствующий протокол испытаний, условия измерения, опорную температуру и применимые допуски приемки.

Сравнивайте устройства с одинаковыми номинальной мощностью, коэффициентом трансформации, частотой, импедансом и системой охлаждения. Сравнение заявленных потерь для разных номиналов или тепловых конструкций может быть некорректным.

Уточните положение переключателя ответвлений при испытаниях и гарантируются ли потери только для основного ответвления. Рабочие положения переключателя могут повлиять на сопоставление.

Ток холостого хода — полезный дополнительный показатель, но он отличается от активной мощности потерь холостого хода. Не заменяйте измеренные потери в ваттах процентными значениями тока намагничивания.

Уточните, как производитель измеряет потери холостого хода при низком коэффициенте мощности и как учитывает точность приборов. Неопределенность измерений особенно важна при сравнении трансформаторов с небольшими абсолютными потерями в сердечнике.

Рассмотрите результаты измерений превышения температуры, диэлектрических испытаний и уровня звука вместе с данными о КПД. Для стойкости к короткому замыканию запросите соответствующие подтверждения выполнения требований, применимых к предлагаемой конструкции.

Используйте редакции стандартов на трансформаторы и энергоэффективность, применимые по договору. Указанные в материалах компании устаревшие стандарты не заменяют подтверждения соответствия актуальным требованиям проекта.

Как рассчитать экономию от снижения потерь за весь срок службы?

Рассчитайте годовые потери энергии: умножьте потери холостого хода на количество часов работы под напряжением, затем прибавьте нагрузочные потери за репрезентативные интервалы работы. При необходимости учтите потребление вспомогательного оборудования.

При переменной нагрузке используйте среднее значение квадратов долей нагрузки. Если возвести в квадрат среднюю нагрузку, годовые нагрузочные потери могут быть недооценены при значительных колебаниях спроса.

Рассмотрим пример для иллюстрации: потери холостого хода одного трансформатора составляют 1.5 кВт, другого — 0.5 кВт. Номинальные нагрузочные потери обоих составляют 10 кВт.

При постоянной нагрузке 30% нагрузочные потери каждого составляют примерно 0.9 кВт. Таким образом, расчетные суммарные потери равны 2.4 кВт и 1.4 кВт соответственно.

При непрерывной работе под напряжением в течение 8,760 часов разница составляет 8,760 кВт·ч в год. Эти условные значения иллюстрируют метод расчета и не являются гарантированными характеристиками продукции SCBH15.

При цене электроэнергии USD 0.12 за кВт·ч годовая экономия составит примерно USD 1,051. Прибавка к цене в USD 4,000 подразумевает простой срок окупаемости около 3.8 года.

Если номинальные нагрузочные потери различаются, учитывайте эту разницу для каждого интервала нагрузки. Более высокие нагрузочные потери могут частично нивелировать экономию за счет снижения потерь в сердечнике, особенно при длительной работе с высокой нагрузкой.

Для утверждения инвестиций дополните расчет оценкой приведенных затрат за весь срок службы с учетом срока эксплуатации проекта и ставки дисконтирования. Проанализируйте влияние изменений тарифов и неопределенности нагрузки с помощью анализа чувствительности.

Как сравнить устройство SCBH15 с другими вариантами сухих трансформаторов?

Для сухого трансформатора типа SCBH15 в первую очередь рассматривайте объекты с длительной работой под напряжением и значительной долей времени при нагрузке ниже номинальной. В таких условиях низкие потери в сердечнике имеют большую ценность.

Обычные сухие трансформаторы также заслуживают рассмотрения, если решающими факторами являются закупочная цена, занимаемая площадь, акустические характеристики или сроки поставки. Их пригодность зависит от подтвержденных характеристик при тех же требованиях к установке.

Компания Jiangsu Shengda Power Equipment Co., Ltd. разрабатывает и производит сухие трансформаторы и трансформаторы с сердечниками из аморфного сплава. Запросите технические спецификации для конкретного проекта, чтобы сопоставить доступные конструкции на одинаковых условиях.

Один из вариантов — сухой трансформатор типа SCB14, описываемый как конструкция с эпоксидной смолой, соответствующая уровню 2 энергоэффективности по GB20052-2020 и обеспечивающая низкий уровень шума.

К заявленным областям применения относятся высотные здания, аэропорты, железнодорожные станции и подстанции. Перед выбором проверьте сертифицированные потери предлагаемого номинала, акустические характеристики и условия установки.

Для объектов с повышенными требованиями к пожарной безопасности проверьте исполнение корпуса, вентиляцию, класс пожарной опасности и применимые разрешения. Огнестойкая изоляция сама по себе не подтверждает пригодность для взрывоопасных сред.

Что должно определять окончательный выбор?

Аморфный сердечник прежде всего снижает постоянно возникающую составляющую потерь холостого хода. Его практическая ценность зависит от времени работы под напряжением, распределения нагрузки, цен на электроэнергию и полного профиля потерь трансформатора.

Выбирайте устройство, которое сочетает подтвержденные значения потерь с приемлемыми тепловыми характеристиками, уровнем шума, габаритами и стоимостью жизненного цикла. Рассматривайте материал сердечника как преимущество, требующее количественного подтверждения.

Обоснованное решение о закупке опирается на сопоставимые гарантии и реалистичные эксплуатационные данные. Такой подход позволяет превратить перспективное заявление об энергоэффективности в проверяемый инженерный и финансовый вывод.
