Почему «цена сухого трансформатора за кВА» — неверный первый вопрос для аварийного электроснабжения больниц

Когда отделы закупок начинают подбирать трансформаторы для систем аварийного электроснабжения больниц, одно число часто доминирует на ранних этапах обсуждения: цена сухого трансформатора за кВА. Это кажется интуитивно понятным — стандартизированным, сопоставимым и удобным для размещения в таблице. Но для инфраструктуры, критически важной для жизни, сводить трансформатор к единому показателю стоимости за единицу — всё равно что оценивать хирурга только по цене скальпеля.

Больницы работают не на кВА. Они зависят от бесперебойности, предсказуемости и незаметной надёжности — особенно при отказе электросети, пожарной тревоге или скачках напряжения. Трансформатор, который экономит $300/кВА при покупке, но имеет на 25% большие потери холостого хода в течение 20 лет? Это не экономия — это отложенные расходы, скрытые в счетах за электроэнергию и тепловой нагрузке. Устройство с низкой ценой, но рассчитанное на минимальные требования по шуму или частичным разрядам? Оно может пройти заводские испытания, а затем гудеть на уровне 72 dB в коридоре отделения интенсивной терапии новорождённых — или потерять целостность изоляции при провале напряжения.

Скрытые статьи затрат в предложениях с «низкой ценой»

Специалисты по закупкам знают это давление: бюджетные циклы ужесточаются, заинтересованные стороны требуют обоснований, а сравнение поставщиков сводится к табличным ценам. Но аварийное электроснабжение больниц — не закупка типового товара. Это многоуровневая оценка рисков, и предложения с низкой ценой редко раскрывают, что в них не включено:

• Риски простоев: Сухие трансформаторы, установленные в помещениях распределительных устройств генераторов или в надстройках на крыше, работают в условиях ограниченных зазоров, высокой температуры окружающей среды и недостаточной вентиляции. Недостаточно рассчитанное охлаждение или пограничная диэлектрическая конструкция повышают вероятность отказа — не только при вводе в эксплуатацию, но и на пятом году, когда старение смолы ускоряется под воздействием повторяющихся тепловых циклов.
• Накопительный энергетический ущерб: Потери холостого хода (потери в стали) действуют 24/7 — даже когда трансформатор простаивает. Устройство SCB11 мощностью 1,600 kVA может потреблять 2.8 kW на холостом ходу. Эквивалентный SCB13 снижает этот показатель более чем на >20%, сокращая расход примерно на ~2,400 kWh/year. За 20 лет это не абстрактная эффективность — это реальные киловатт-часы, оплачиваемые объектом, а также сокращение выбросов CO₂ и нагрузки на охлаждение.
• Сложности обслуживания: Недорогие конструкции с литой смоляной изоляцией иногда предусматривают компромиссы в вакуумной дегазации или равномерности смешивания смолы. Результат? Микропустоты, становящиеся очагами частичных разрядов. После возникновения частичные разряды разрушают изоляцию быстрее, чем тепловое старение, а их диагностика на объекте требует специализированного оборудования, простоя и инженерного времени, которым большинство больниц не располагают.
• Пробелы в соблюдении требований безопасности: «Огнестойкость» не является бинарным свойством. Некоторые смолы соответствуют базовому UL94 V-0, но выделяют цианистый водород при температуре выше 400°C. Другие — например, используемые в передовых сериях SCB — не выделяют токсичных газов при аварийных условиях и самозатухают без подачи кислорода. В закрытых технических помещениях или кабинетах МРТ это различие — не нормативная тонкость, а вопрос соблюдения норм и безопасности персонала.

Как выглядит реальное проектирование с учётом специфики больниц

Настоящее формирование спецификации начинается с контекста, а не с каталожных номеров. Сухой трансформатор в системе аварийного электроснабжения больницы не просто понижает напряжение с 13.8 kV до 480 V. Он взаимодействует с автоматическими переключателями питания, рассчитанными на отключение повреждения за 10-cycle, питает щиты критически важных нагрузок с чувствительным к гармоникам диагностическим оборудованием и располагается рядом с установками HVAC, создающими вибрацию и влажность.

Именно поэтому такие стандарты, как JB/T1008B-2016 (уровень шума трансформаторов 6–220 kV), важны — не как формальная отметка, а как показатель дисциплины производства. Устройства, соответствующие этому стандарту с уровнем шума на 10–15 dB ниже, не просто тише; они отличаются более точным контролем натяжения обмоток, оптимизированным креплением сердечника и акустическим демпфированием, интегрированным в процесс заливки. Эти же меры снижают механический резонанс во время коротких замыканий, что критично, когда ток повреждения должен быть отключён до срабатывания резервных автоматических выключателей.

Аналогично, «низкий уровень частичных разрядов» — это не маркетинговый лозунг. Это результат вакуумной тонкоплёночной дегазации, точного дозирования смолы и термического профилирования после отверждения — процессов, устраняющих захват воздуха на молекулярном уровне. Без них даже незначительные переходные процессы напряжения при запуске расположенного рядом МРТ могут инициировать коронный разряд, ускоряя разрушение изоляции.

Практический ориентир: когда «лучше, чем SCB11» становится измеримой ценностью

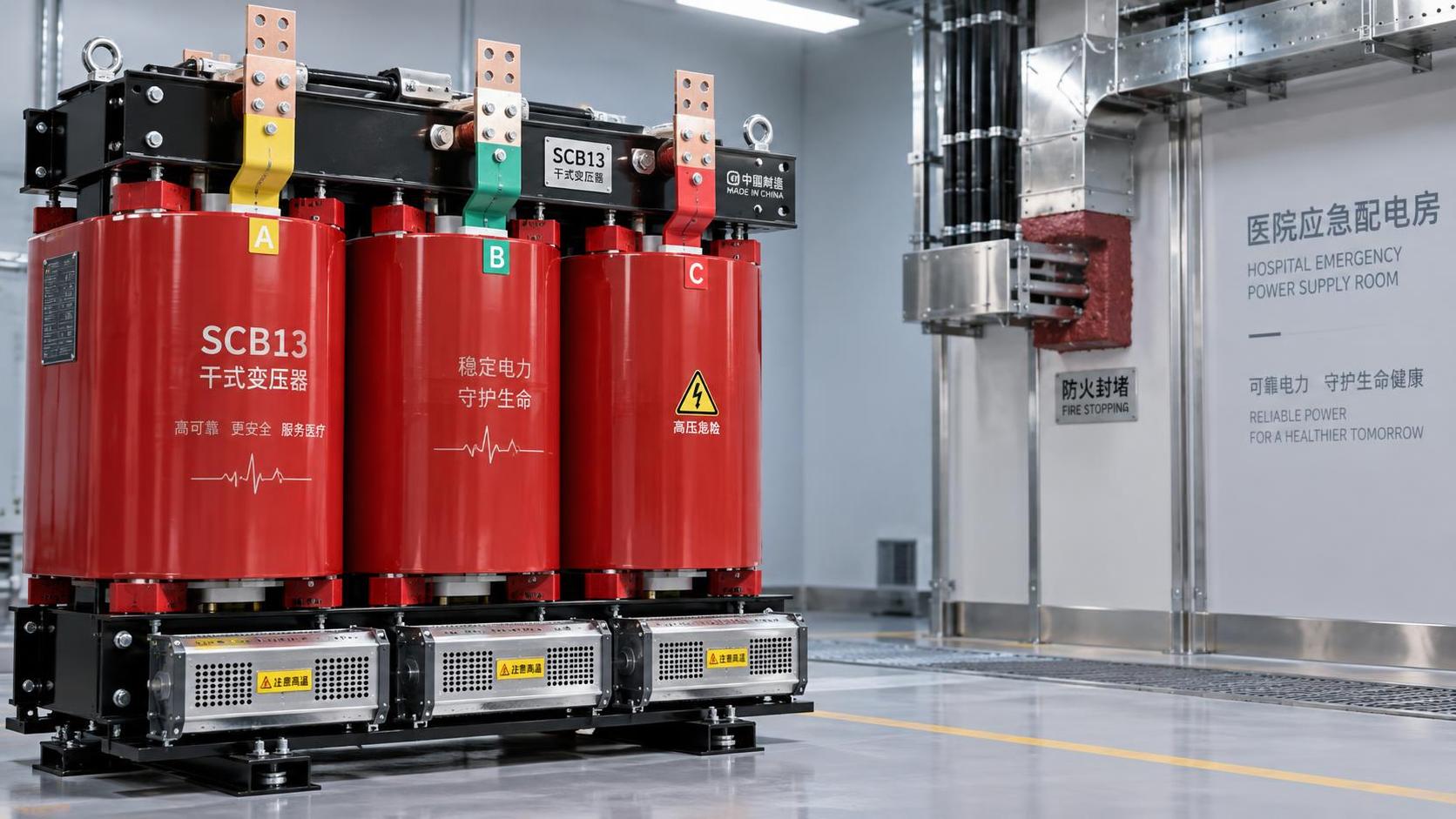

Jiangsu Shengda Power Equipment Co., Ltd. разрабатывает сухие трансформаторы, включая сухой трансформатор типа SCB13, с учётом этих специфичных для больниц факторов нагрузки. Его потери холостого хода снижены более чем на 20% по сравнению с моделью SCB11. Уровень шума на 10–15 dB ниже пределов JB/T1008B-2016. А характеристики по частичным разрядам обусловлены не только заменой материалов, но и использованием импортной технологии вакуумного смешивания и строгим соблюдением GB1094.1-2-1996 и GB/T6451-2008.

Ничего из этого не отражается в цене за кВА. Но всё это проявляется в годовых отчётах по энергопотреблению, журналах технического обслуживания, отчётах о вводе в эксплуатацию и уверенности сотрудников клинической инженерной службы, которые видели, как трансформаторы выдерживают 15 лет сезонов ураганов, испытаний нагрузкой генераторов и ежедневных тепловых циклов без вмешательства.

Что спросить далее — за пределами таблицы

Если ваша текущая оценка заканчивается на цене сухого трансформатора за кВА, вот три конкретных следующих шага:

1. Запросите разбивку потерь: Не только общие потери, но и отдельные значения потерь холостого хода и нагрузочных потерь при нагрузке 50%, 75% и 100% — рассчитанные согласно IEC 60076-1, а не по оценкам поставщика.
2. Проверьте методику испытаний на шум: Запросите отчёты независимой стороны об уровне шума, измеренном согласно IEC 60076-10 на расстоянии 1 m, с вычетом фонового шума, а не только заявления «соответствует стандарту».
3. Уточните пределы частичных разрядов: Подтвердите максимально допустимый уровень pC при 1.1×Uₘ/√3 согласно IEC 60270, а также проводились ли испытания на полностью собранных устройствах, а не только на катушках.

Это не придирки. Это разница между трансформатором, который бесшумно работает в подвальной подстанции два десятилетия, и трансформатором, который вызывает жалобы на вибрацию, не проходит испытания сопротивления изоляции на седьмом году эксплуатации или требует незапланированной замены в сезон гриппа.

Совокупная стоимость владения в аварийном электроснабжении больниц не рассчитывается в таблицах. Она выражается в сэкономленных киловатт-часах, предотвращённых часах простоя, уверенности персонала во время учений — и в незаметной надёжности, которую никто не замечает… пока она не исчезнет.
