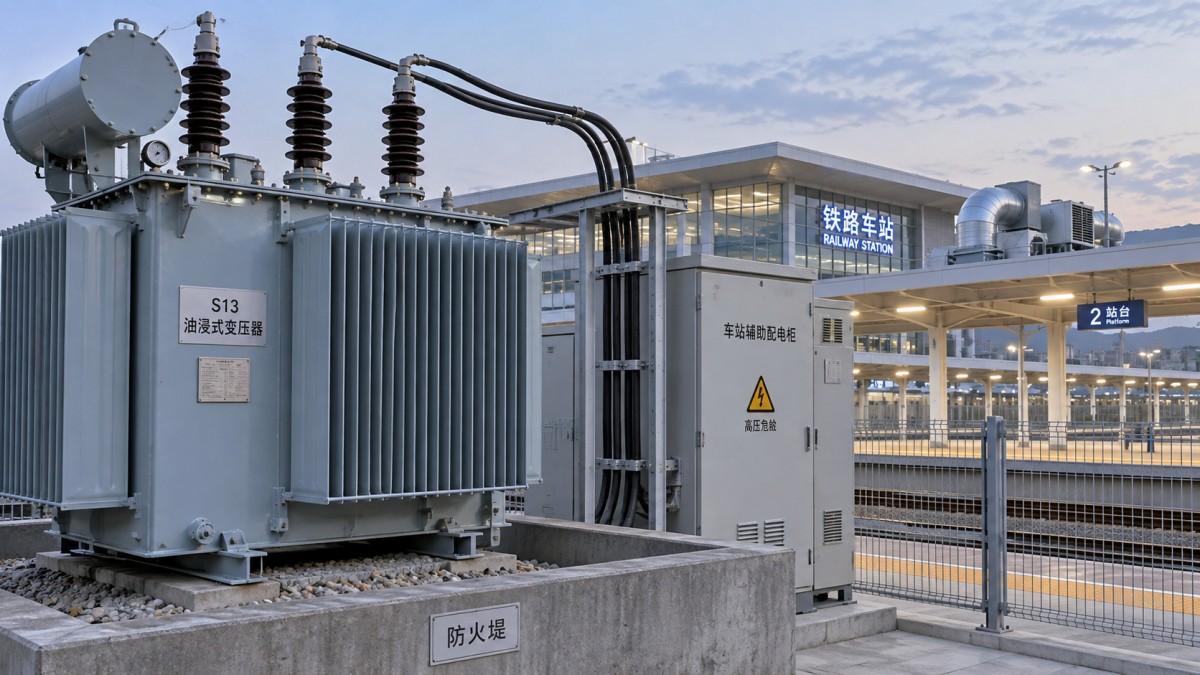

Да — масляный трансформатор S13 может питать вспомогательные нагрузки железной дороги при условии, что его электрические характеристики, тепловые возможности, схемы защиты и условия установки соответствуют требованиям проекта. К области его применения могут относиться освещение станций, вентиляция, насосы и вводные источники питания систем обеспечения сигнализации. Однако само обозначение S13 не подтверждает пригодность для железнодорожного применения, устойчивость к гармоникам или непрерывность электроснабжения.

Главное различие заключается в том, идет ли речь о трансформаторе вспомогательного распределения или о тяговом трансформаторе. Установка, выбранная для обычного вспомогательного фидера среднего напряжения, не становится автоматически пригодной для прямого подключения к тяговой сети железной дороги. Даже в системах вспомогательного распределения достаточная номинальная мощность не гарантирует допустимое напряжение при пуске двигателя, безопасную работу с нелинейными нагрузками или соответствие требованиям пожарной безопасности подземных объектов.

Определите границы электроснабжения до выбора трансформатора

Оценку следует начинать с однолинейной схемы. Установите, получает ли трансформатор питание от выделенного фидера энергоснабжающей организации, вспомогательной сети железной дороги или источника, подключенного к тяговой инфраструктуре. Эти схемы могут различаться характеристиками напряжения, требованиями к заземлению, уровнями токов короткого замыкания и подверженностью помехам.

Обычный трехфазный распределительный трансформатор S13 может подойти, если входные напряжение и частота соответствуют его номинальным характеристикам. Для прямого подключения к однофазной тяговой системе или работы при необычном соотношении напряжения и частоты необходима отдельная оценка. Чрезмерно высокое напряжение относительно частоты может привести к перемагничиванию сердечника, усиленному нагреву и шуму, даже если нагрузка на вторичной стороне невелика.

Также различайте нагрузку трансформатора и оборудование, которое в конечном итоге получает питание. Если электроника сигнализации питается через ИБП, нагрузкой трансформатора будет входная цепь ИБП, включая потребность в зарядке и гармоники выпрямителя. Сам по себе трансформатор не обеспечивает требуемые системе сигнализации резервирование питания на время перерыва, гальваническую развязку или качество электроэнергии.

Поэтому в спецификации, обозначенной как «масляный силовой трансформатор серии S13 для железнодорожного применения», следует указывать фактическую схему электроснабжения и рабочие режимы, а не полагаться только на обозначение области применения.

Выбирайте мощность по режимам работы, а не по сумме подключенных нагрузок

В полезной ведомости нагрузок отдельно указывают постоянно работающие, периодические, электродвигательные и нелинейные электронные нагрузки. Освещение, вентиляция, дренажные насосы, лифты, коммуникационное оборудование и зарядные устройства аккумуляторных батарей не обязательно одновременно достигают максимальной потребляемой мощности. Важнее учитывать взаимосвязь режимов их работы, чем применять единый коэффициент неодновременности.

Для нагрузок с преимущественно синусоидальным током полную мощность можно оценить, разделив активную мощность на коэффициент мощности. Для нелинейных нагрузок используйте истинный коэффициент мощности и действующее значение тока: коэффициент сдвига фаз сам по себе не учитывает искажение формы сигнала. Проверяйте нагрузку каждой фазы отдельно, поскольку сильно нагруженная фаза может достичь теплового предела, даже если суммарная трехфазная нагрузка ниже номинальной мощности.

К соответствующим режимам расчета относятся:

• Максимальная нагрузка в нормальном режиме с реалистичными допущениями об одновременности.
• Аварийный режим, включая предусмотренные проектом железной дороги сочетания работы вентиляции и насосов.
• Переключение нагрузки при недоступности одного из трансформаторов или фидеров.
• Восстановление после отключения, когда повторно запускаются двигатели и заряжаются аккумуляторные батареи ИБП.

Рассмотрим условную установку с нормальной нагрузкой 400 кВА. Кажется, что трансформатор мощностью 500 кВА имеет запас, однако такого сравнения недостаточно, если мощный вентилятор запускается во время зарядки аккумуляторных батарей или установка должна принимать переведенные на нее нагрузки. Для согласования необходимо проверить динамические характеристики напряжения и продолжительность повышенной тепловой нагрузки, а не просто добавить запас в процентах.

Допустимая перегрузка должна подтверждаться тепловыми характеристиками предлагаемого трансформатора и соответствующей оценкой нагрузки. Не следует считать ее гарантированной только на основании обозначения серии S13. На результат влияют температура окружающей среды, предшествующая нагрузка, условия охлаждения и допустимое старение изоляции.

Регулирование напряжения и гармоники могут определить пригодность

Импеданс трансформатора создает компромисс. Более высокий импеданс снижает возможный ток короткого замыкания на вторичной стороне, но увеличивает падение напряжения под нагрузкой и при пуске двигателя. Более низкий импеданс улучшает жесткость напряжения, одновременно увеличивая нагрузку от токов короткого замыкания на расположенное ниже по цепи распределительное оборудование. Выбор должен удовлетворять обоим требованиям.

При оценке пуска необходимо учитывать импеданс питающей сети, импеданс трансформатора и кабелей, способ пуска двигателя, а также уже работающие нагрузки. Допустимый предел следует проверять на клеммах оборудования, а не только на вторичной стороне трансформатора. Устройства плавного пуска и преобразователи частоты могут уменьшить пусковой ток, однако их характеристики и влияние гармоник также требуют оценки.

Выбор ответвления обмотки позволяет скорректировать установившееся отклонение напряжения, но не заменяет динамическое регулирование напряжения. Если предлагаемый трансформатор оснащен переключателем ответвлений без возбуждения, для регулировки требуется отключить его от сети, поэтому он не может компенсировать быстрые колебания напряжения питания.

Драйверы LED-светильников, выпрямители ИБП, зарядные устройства и преобразователи частоты могут создавать гармонические токи, увеличивающие потери в обмотках и рассеяние. Результат испытания на нагрев при синусоидальной нагрузке не подтверждает тепловую способность при искаженной форме тока, характерной для проекта. Получите ожидаемый спектр гармоник и запросите у изготовителя оценку дополнительных потерь и допустимой нагрузки, а также информацию о необходимых изменениях конструкции.

Однофазные электронные нагрузки также требуют внимания к гармоникам, кратным третьей, которые могут суммироваться в нейтральном проводнике, а не взаимно компенсироваться. Проверьте соответствие вывода нейтрали, проводника и схемы заземления расчетному току нейтрали. Обмотка треугольником может обеспечивать путь для отдельных гармонических составляющих нулевой последовательности, однако выбор схемы Dyn11 не исключает нагрев нейтрали вторичной стороны или все проблемы с качеством электроэнергии.

Условия установки могут сделать непригодным даже трансформатор с достаточными характеристиками

Открытая вспомогательная подстанция и закрытая подземная станция представляют собой существенно разные условия установки. Наличие маслоприемного устройства, противопожарных преград, доступ для обслуживания, вентиляция, риск затопления и меры на случай аварии могут определить, допустим ли масляный трансформатор.

В качестве изоляции в минеральном масле используется запас горючей жидкости. Если местные нормы или спецификация проекта железной дороги ограничивают такое количество масла, масляный трансформатор S13 может оказаться непригодным независимо от его электрических характеристик. Следует оценить сухой трансформатор или другую разрешенную конструкцию с изоляционной жидкостью, но при смене технологии все равно необходимо проверить тепловые требования, исполнение оболочки и требования пожарной безопасности.

Подтвердите характеристики охлаждения с учетом фактической высоты площадки над уровнем моря и температуры окружающей среды. Ограниченный поток воздуха вокруг радиаторов может сделать недействительными допущения, на которых основана номинальная мощность. Также необходимо установить допустимые пределы воздействия воды, конденсата, загрязнений, коррозии и близкой механической вибрации. Общая спецификация распределительного трансформатора не подтверждает пригодность для любых условий вдоль железнодорожных путей.

Координация изоляции должна учитывать напряжение системы, воздействие перенапряжений, выбор ограничителей перенапряжения и кабельные соединения. Железнодорожные помехи следует оценивать исходя из фактической схемы электроснабжения; нельзя без подтверждений исходить ни из обычных условий коммунальной сети, ни из сильного воздействия, связанного с тяговой системой.

Непрерывность электроснабжения зависит от всей системы распределения

Трансформатор может соответствовать технической спецификации, но при этом важные железнодорожные службы останутся уязвимыми к единичному отказу. Если проект предусматривает резервирование электроснабжения, необходимо совместно оценить независимые фидеры, нагрузочную способность трансформатора после переключения, работу автоматического ввода резерва и время автономной работы ИБП.

Наличие двух установленных трансформаторов само по себе не обеспечивает резервирование по принципу N−1, если оставшийся в работе трансформатор не способен нести установленную критическую нагрузку или если оба зависят от общего уязвимого источника питания выше по сети. Для сохранения питания систем обеспечения сигнализации и аварийных функций при отключении некритичных систем здания может потребоваться разгрузка.

Согласование защит должно учитывать бросок тока намагничивания при включении трансформатора и пусковые токи двигателей, не ухудшая при этом отключение коротких замыканий. Проверьте отключающую способность нижестоящих автоматических выключателей по расчетному току короткого замыкания. Если планируется параллельная работа, проверьте коэффициенты трансформации, положения ответвлений, фазовый сдвиг, совместимость импедансов и распределение нагрузки; одинаковой номинальной мощности недостаточно.

Перед приемкой требуйте документацию для конкретной модели

Комплект документации для согласования должен подтверждать гарантированные значения потерь, импеданс, группу соединения обмоток, диапазон регулирования ответвлений, уровни изоляции, предельные значения температуры нагрева, способ охлаждения и условия эксплуатации. В него также должны входить соответствующие протоколы приемо-сдаточных и типовых испытаний, подтверждение стойкости к короткому замыканию, приемлемое по требованиям проекта, сведения о защите и монтажные чертежи.

Стандарты должны быть указаны с редакциями, принятыми для рынка поставки и контракта на железнодорожный проект. Соответствие общим требованиям к трансформаторам и сертификация ISO 9001 не подтверждают выполнение всех требований, специфичных для железнодорожной отрасли. Упоминания устаревших стандартов в профиле поставщика не должны заменять технические критерии приемки проекта.

Сравнение потерь целесообразно для вспомогательных источников питания, постоянно подключенных к сети, но оно не заменяет оценку пригодности для железнодорожного применения. В качестве альтернативного ориентира в опубликованном диапазонемасляных силовых трансформаторов серии S20 указаны мощности от 30 до 2 500 кВА и схемы соединения Yyn0 или Dyn11. Эти варианты позволяют выполнить сопоставительную оценку, но не подтверждают взаимозаменяемость с трансформатором S13. Сравнивайте гарантированные потери холостого хода и нагрузочные потери при одинаковой мощности, исходных условиях и ожидаемом профиле нагрузки.

Трансформатор S13 можно обоснованно выбрать, если параметры вспомогательного источника питания соответствуют его номинальным характеристикам, расчетная нагрузка остается в пределах подтвержденных тепловых и напряженческих ограничений, условия установки допускают масляную изоляцию, а вся система электроснабжения отвечает требованиям непрерывности питания. Отсутствие оценки гармоник, недопустимые провалы напряжения при пуске двигателей, запрет на масляное оборудование или несовместимая схема электроснабжения — причины отказать в приемке, а не проблемы, которые обязательно решит увеличение мощности в кВА.
