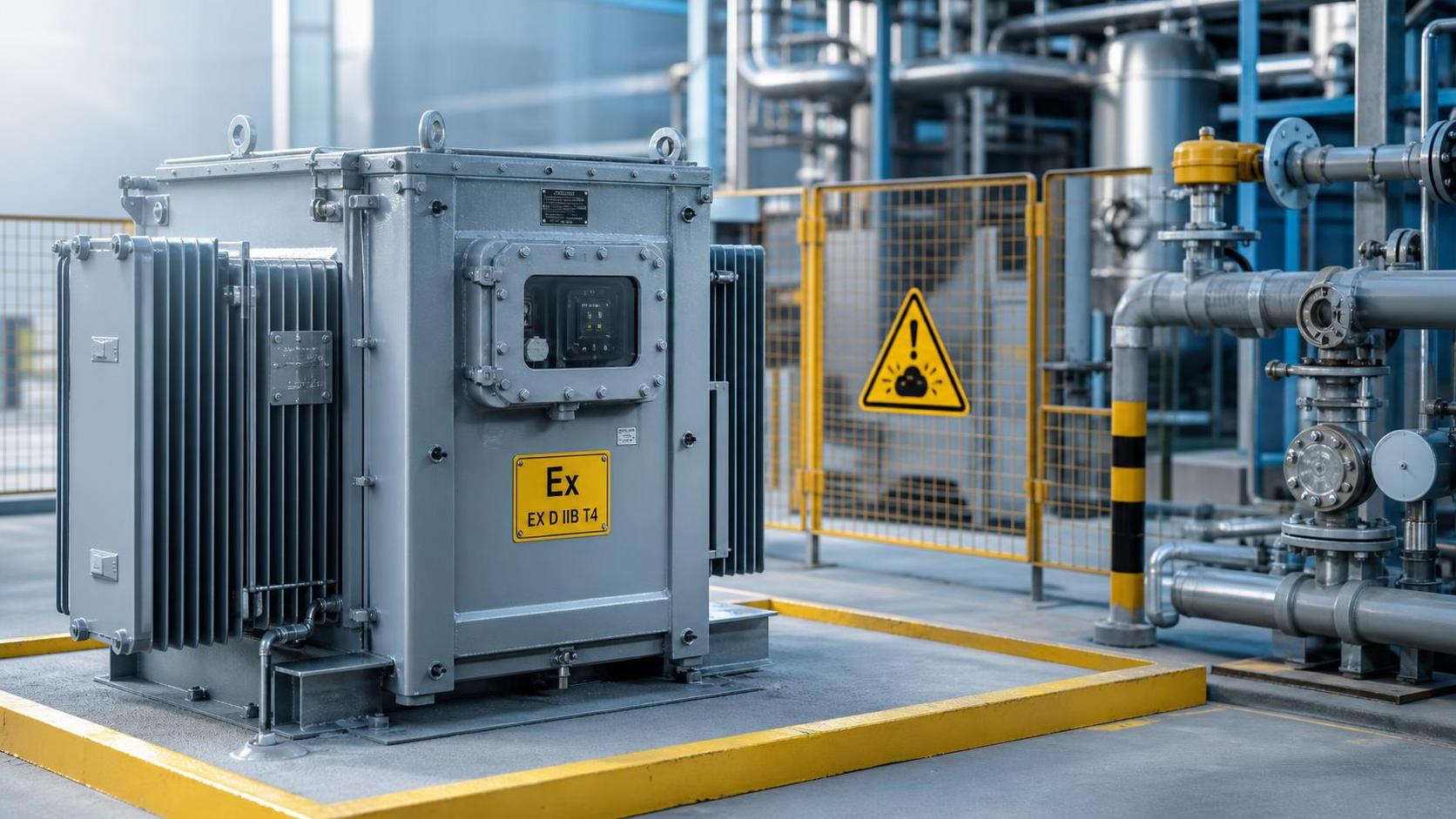

В каких случаях требования безопасности предусматривают использование взрывозащищённого трансформатора

На практике часто упускается из виду следующий момент: взрывозащищённый трансформатор выбирают не просто потому, что объект является «промышленным», имеет «высокую температуру» или обладает особой важностью. Он требуется там, где окружающая атмосфера может стать опасной из-за горючего газа, пара, пыли или воспламеняемых волокон, а электрическое оборудование при неисправности или нештатных условиях может стать источником воспламенения. Это различие имеет большое значение, поскольку многие ошибки при монтаже начинаются с расплывчатого представления об опасности, а не с системного анализа классификации зоны, технологической среды и действующих норм или правил безопасности предприятия.

В сфере трансформаторов термин «взрывозащищённый» также часто используется слишком широко. Иногда под ним подразумевают трансформатор, установленный во взрывоопасной зоне. Иногда — корпус трансформатора, предназначенный для предотвращения выхода наружу внутреннего воспламенения. В других случаях на самом деле требуется не классический взрывонепроницаемый корпус, а сухой, герметичный, безмасляный трансформатор с низким превышением температуры, соответствующий стратегии противопожарной защиты объекта повышенной опасности. Для специалистов по управлению безопасностью и контролю качества это не взаимозаменяемые решения. Требования зависят от того, как определяется опасность и как оборудование должно вести себя в конкретной среде.

Практическое правило заключается в том, что решение следует начинать с места установки, а не с каталога трансформаторов. Если трансформатор будет размещён в зоне, классифицированной как взрывоопасная газовая или пылевая атмосфера, выбор оборудования должен соответствовать этой классификации. Это может быть технологическая установка химического производства, цех окраски, объект нефтегазовой отрасли, зерноперерабатывающее предприятие, участок подготовки угля, зона с фармацевтическими растворителями или другое производственное место, где утечки, сбросы, скопление пыли или обычные операции с материалами могут привести к образованию воспламеняемой смеси. В таких условиях проектирование электрической системы нельзя отделять от оценки взрывоопасной зоны.

Где обычно возникает такое требование

Наиболее очевидные случаи связаны с объектами, где регулярно используются углеводороды или летучие химические вещества. На нефтеперерабатывающих заводах, газокомпрессорных станциях, терминалах LNG, топливных базах и химических предприятиях классифицированные зоны часто располагаются около насосов, клапанов, резервуаров, пунктов налива и технологических блоков. Если трансформатор необходимо установить вблизи таких объектов, требования безопасности уже не ограничиваются электрическими характеристиками. Температура поверхности, локализация электрической дуги, целостность корпуса и поведение оборудования при неисправностях становятся частью оценки соответствия.

Опасность, связанная с пылью, представляет собой вторую группу объектов, которую иногда недооценивают. Мукомольные предприятия, комбикормовые заводы, деревообрабатывающие производства, участки переработки сахара и некоторые предприятия, работающие с металлическими порошками, могут выглядеть не столь опасными, как нефтехимические объекты, однако взвешенная и осевшая пыль также способны создавать риск воспламенения. На таких объектах трансформатор с неподходящими каналами охлаждения, недостаточной герметичностью или чрезмерной внешней температурой может стать источником серьёзной опасности. Значение имеют не только искры, но и горячие поверхности, а также проникновение пыли.

Существует и промежуточная категория проектов, где требования определяются внутренней политикой безопасности, а не одним очевидным технологическим риском. В аккумуляторных помещениях, закрытых промышленных энергетических помещениях, подземных сооружениях, объектах морской инфраструктуры и компактных подстанциях рядом с местами хранения горючих материалов могут потребоваться трансформаторы с более строгими требованиями к пожарному поведению, ограниченным выделением дыма и сниженной потребностью в техническом обслуживании. В таких случаях термин «взрывозащищённый трансформатор» может использоваться в закупочной документации, даже если технически требуется специально подобранный сухой трансформатор, установленный в защищённой конфигурации, а не в традиционном взрывозащищённом корпусе.

Какие условия безопасности действительно вызывают необходимость его применения

Обычно необходимость применения такого оборудования определяется тремя условиями.

Первое условие — классификация опасной атмосферы. Если зона классифицирована в соответствии с применимой системой по газовой или пылевой опасности, выбор трансформатора должен соответствовать этой классификации. При этом учитываются тип опасного вещества, частота возможного присутствия опасной смеси и характеристики воспламенения данного вещества. Трансформатор, подходящий для одной классифицированной зоны, не обязательно подходит для другой.

Второе условие — риск воспламенения, связанный с самим оборудованием. Трансформаторы могут выделять тепло, подвергаться электрическим неисправностям и отказам изоляции, а в некоторых конструкциях содержать горючие материалы. Масляные установки создают один набор факторов риска, сухие трансформаторы — другой. Необходимо определить, способен ли трансформатор при нормальной эксплуатации или прогнозируемых нештатных условиях воспламенить окружающую атмосферу либо усилить развитие пожара.

Третье условие — контекст установки. Даже если корпус трансформатора сам по себе не является сертифицированным взрывозащищённым аппаратом, вся установка может быть обязана соответствовать требованиям для взрывоопасных зон за счёт разделения помещений, поддержания избыточного давления, специального проектирования электрического помещения, управления вентиляцией или размещения оборудования за пределами классифицированной границы. Именно здесь проекты часто сталкиваются с проблемами: команда рассматривает трансформатор как самостоятельное изделие, хотя на самом деле речь идёт о системном решении по безопасности.

Почему «взрывозащищённый» часто путают с «пожаробезопасным»

Огнестойкий или трудновоспламеняемый трансформатор не становится автоматически взрывозащищённым. Такая путаница встречается в тендерной документации и контрольных перечнях. Сухие трансформаторы, особенно конструкции с литой смоляной изоляцией, часто выбирают потому, что они не содержат изоляционного масла, снижают пожарную нагрузку и хорошо работают в закрытых помещениях или на объектах с постоянным присутствием людей. Это важные преимущества с точки зрения безопасности, однако они не заменяют требований к сертификации для взрывоопасных зон там, где такая сертификация обязательна.

При этом пожарные характеристики по-прежнему имеют большое значение в опасных зонах и на объектах с повышенными требованиями к защите. Такой продукт, как сухой трансформатор типа SCB14, подходит для многих проектов, где требуются низкий уровень шума, сниженные потери холостого хода, изоляция из эпоксидной смолы, а также высокая устойчивость к влаге, пыли, коротким замыканиям и ударам молнии. Его пригодность для легковоспламеняющихся и взрывоопасных сред необходимо оценивать в правильном инженерном контексте: не как универсальную замену любой сертифицированной взрывозащищённой конфигурации, а как сухое решение, хорошо соответствующее объектам с высокими требованиями к пожарной защите, размещением вблизи центра нагрузки и необходимостью сократить техническое обслуживание.

Что должны проверять специалисты по качеству и безопасности

При оценке необходимости взрывозащищённого трансформатора полезные вопросы обычно более конкретны, чем сам этот термин:

• Установлен ли трансформатор внутри классифицированной опасной зоны или за её пределами?
• На основании чего классифицирована зона с точки зрения газа, пара или пыли?
• Имеет ли выбранное оборудование сертификат или использует ли метод защиты, требуемый для данной зоны?
• Какова ожидаемая температура поверхности при номинальных и нештатных условиях?
• Как обеспечиваются защита от проникновения пыли, вентиляция и герметичность корпуса?
• Основана ли стратегия установки на защите оборудования, разделении помещений или на обоих решениях?

Эти проверки важны, поскольку несоответствие не всегда очевидно при входном контроле. Трансформатор может соответствовать классу напряжения, ограничениям по потерям и требованиям к типовым испытаниям, но при этом быть непригодным для предназначенной опасной зоны. Поэтому специалистам по качеству необходимо изучать не только паспортную табличку и отчёты о стандартных электрических испытаниях. Объём проверки должен включать применимые сертификаты, особенности теплового проектирования, характеристики корпуса и ограничения по монтажу, указанные производителем.

Стандарты важны, но сами по себе не дают полного ответа

Стандарты производства трансформаторов и сертификаты систем менеджмента качества устанавливают важную базовую основу. Например, изделия, изготовленные в соответствии с такими стандартами, как GB1094.1-2-1996 и GB/T6451-2008, в рамках системы качества, управляемой по ISO9001, дают покупателям уверенность в контроле проектирования, дисциплине испытаний и стабильности производства. Jiangsu Shengda Power Equipment Co., Ltd. работает в этой системе, производя малопотерные силовые трансформаторы, модели 10kV и 35kV, сухие трансформаторы, компактные подстанции, трансформаторы с аморфным сплавом и силовые трансформаторы с регулированием напряжения под нагрузкой.

Тем не менее соответствие стандартам на трансформаторную продукцию не означает одобрение для эксплуатации во взрывоопасной зоне. Изделие может быть качественно изготовлено, энергоэффективно и полностью соответствовать требованиям к трансформаторам, но оставаться непригодным для непосредственной установки во взрывоопасной атмосфере, если концепция защиты и сертификация не соответствуют требованиям объекта. Специалисты по безопасности должны разделять эти два уровня: с одной стороны — соответствие требованиям к качеству продукции, с другой — пригодность для взрывоопасной зоны.

Когда сухие решения становятся более подходящим ответом с точки зрения безопасности

Не для каждой среды с повышенным риском требуется взрывозащищённая масляная конструкция. В зданиях и на промышленных объектах, где главным фактором выбора являются пожарная нагрузка, контроль задымления, доступ для технического обслуживания и ограничения закрытой установки, сухие трансформаторы часто оказываются более рациональным решением. В высотных зданиях, аэропортах, железнодорожных вокзалах, доках, электростанциях и подстанциях часто предпочитают сухие трансформаторы, поскольку их можно устанавливать ближе к центрам нагрузки и снизить сложности, связанные с жидкой изоляцией.

Именно в таких условиях энергоэффективное изделие класса 2, разработанное в соответствии с GB20052-2020, со сниженными потерями холостого хода и низким рабочим уровнем шума, может лучше соответствовать реальным эксплуатационным требованиям, чем упрощённая маркировка «взрывозащищённый». Вопрос заключается не в терминологии, а в том, поддерживает ли оборудование фактические барьеры безопасности объекта. В некоторых закрытых помещениях вспомогательных технологических систем сухой трансформатор с литой смоляной изоляцией, огнестойкостью, устойчивостью к пыли и влаге может эффективнее снизить общий эксплуатационный риск, чем стандартный масляный вариант, при условии что требования к взрывоопасной зоне обеспечиваются проектом установки.

Распространённые ошибки при закупке

Одна из ошибок — запрос взрывозащищённого трансформатора без определения опасной зоны. Это вынуждает поставщиков делать предположения и приводит к несоответствующим коммерческим предложениям. Другая ошибка — считать все легковоспламеняющиеся среды одинаковыми. Трансформатор рядом с периодическим выбросом паров растворителя — это не то же самое, что трансформатор, обслуживающий галерею пылевого зернового конвейера. Третья ошибка — предполагать, что сухой трансформатор можно использовать везде только потому, что он трудновоспламеняемый и не требует технического обслуживания.

Существует и противоположная ошибка: выбор дорогостоящего оборудования для взрывоопасных зон на объектах, которые фактически не классифицированы как опасные, хотя правильно подобранный сухой трансформатор мог бы обеспечить требуемую противопожарную защиту и соответствовать условиям эксплуатации. Это может увеличить стоимость проекта и усложнить техническое обслуживание без существенного повышения безопасности.

Как более правильно оценивать необходимость

Если классификация зоны указывает на возможность образования взрывоопасной атмосферы, следует начать с этого документа и на его основе подбирать оборудование. Если речь идёт о более общей противопожарной защите, а не о формально классифицированной взрывоопасной атмосфере, необходимо оценить тип трансформатора, изоляционную систему, степень защиты корпуса, вентиляцию, близость к людям и доступность для технического обслуживания. Это более системный подход, чем использование термина «взрывозащищённый трансформатор» в качестве универсального обозначения.

При проведении инспекции и согласовании наиболее надёжный вопрос звучит не так: «Кажется ли это изделие более безопасным?» Правильнее спросить: «Какому именно требованию безопасности должен соответствовать этот трансформатор и какие доказательства подтверждают его соответствие?» После чёткого ответа на этот вопрос становится гораздо проще обосновать различие между действительно необходимым взрывозащищённым трансформатором и сухим трансформатором с высокими противопожарными характеристиками.
