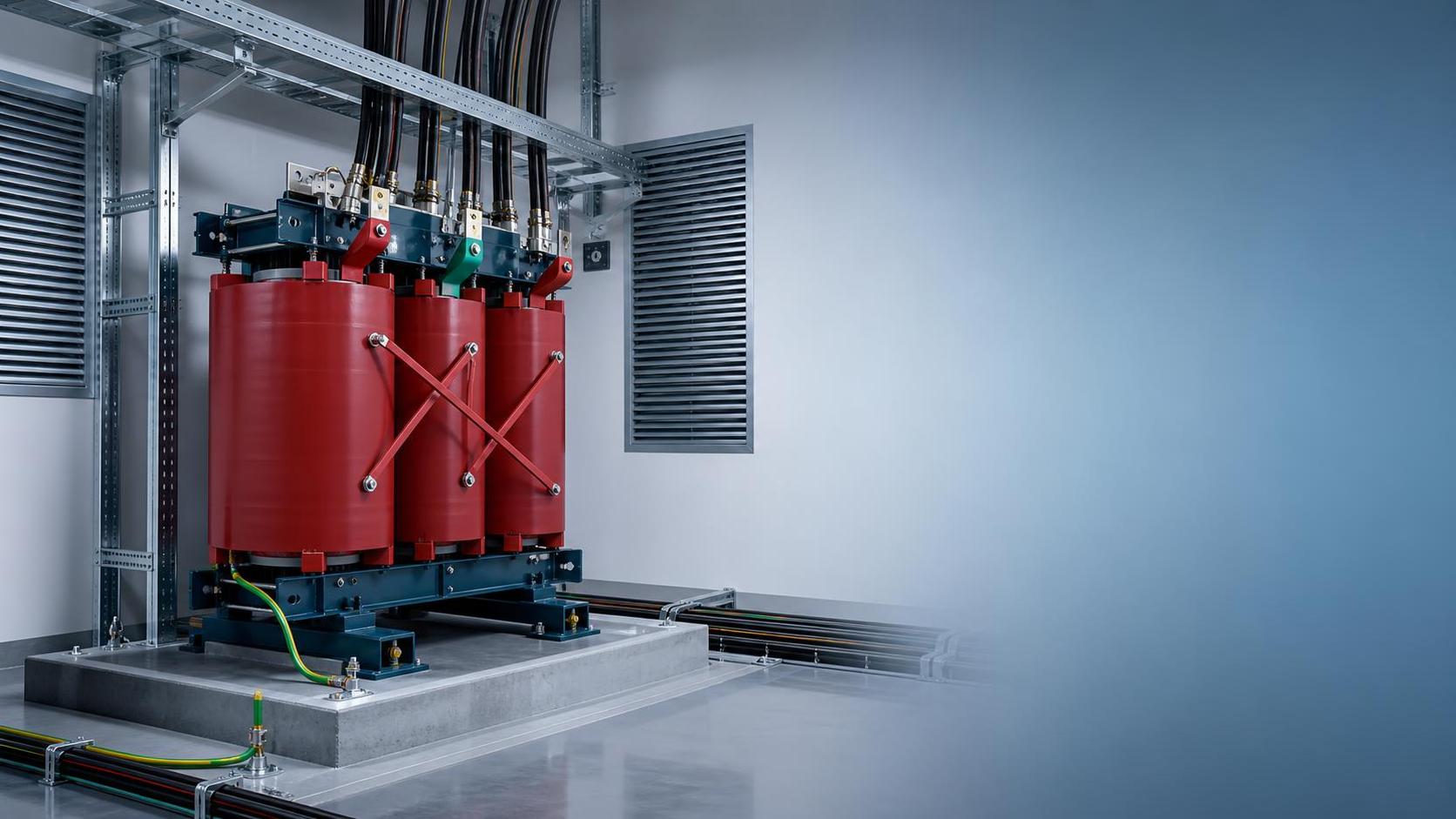

Руководство по монтажу распределительного трансформатора: распространённые ошибки на объекте, которых следует избегать

Надёжный монтаж распределительного трансформатора начинается задолго до подачи на него напряжения. Большинство проблем на объекте, которые впоследствии проявляются в виде перегрева, снижения прочности изоляции, ложных срабатываний защиты или сокращения срока службы, вызваны не конструкцией обмоток. Они возникают из-за обычных монтажных решений, принимаемых в условиях жёстких сроков: основание залито с небольшим уклоном, вентиляционные жалюзи уменьшены для размещения кабельных лотков, заземление выполнено в последнюю очередь или оборудование слишком долго хранилось во влажных условиях до ввода в эксплуатацию. Это не драматичные ошибки, но именно они регулярно приводят к предотвратимым отказам.

На проектах распределения электроэнергии условия монтажа имеют не меньшее значение, чем данные на паспортной табличке. Трансформатор, питающий компактное коммерческое здание, производственный цех или объект железнодорожной инфраструктуры, может иметь аналогичные классы напряжения, однако ограничения на объекте будут совершенно разными. Зазоры, уровень запылённости, вентиляционный канал, воздействие влаги, требования к противопожарным отсекам, доступ для технического обслуживания и направление ввода кабелей — всё это влияет на то, сможет ли трансформатор работать в предусмотренных тепловых пределах и пределах изоляции. Поэтому полезное руководство по монтажу распределительного трансформатора должно уделять меньше внимания универсальным контрольным спискам и больше — условиям объекта, которые определяют решения при монтаже.

Ошибки при устройстве основания обычно проявляются позднее

Удивительно распространённая ошибка на объекте — рассматривать основание трансформатора как простую часть строительных работ. На практике ровность основания, несущая способность, водоотвод и расположение анкерных элементов влияют на вибрацию, деформацию корпуса и нагрузку на кабели. Если основание неровное, монтажники часто компенсируют это принудительным выравниванием во время окончательного крепления. Это может передавать механическое напряжение на бак, раму или точки подключения сборных шин. Оборудование всё ещё может успешно пройти первичное включение, однако длительная вибрация и температурные циклы со временем обычно выявляют проблему.

Открытые или частично защищённые от внешней среды места монтажа создают дополнительные сложности. Плита, не обеспечивающая надлежащий сток воды, может привести к тому, что нижняя часть конструкции будет часто контактировать со стоячей влагой. Для сухих трансформаторов, установленных на подстанциях с недостаточным дренажом, это особенно важно, поскольку помещение может выглядеть сухим, тогда как нижняя часть кабельной траншеи остаётся влажной в течение длительного времени. Монтажники иногда считают, что защита от влаги связана только с прямым проникновением дождя. Это не так. Постоянная влажность, скапливающаяся на уровне пола, может влиять на поверхности изоляции, вызывать коррозию металла и ухудшать общее состояние зоны монтажа.

В проектах, где приоритетом являются противопожарная защита и размещение внутри здания, часто рассматривается такое оборудование, каксухой трансформатор SCB18, поскольку литая конструкция на основе эпоксидной смолы, огнестойкость и влагостойкость подходят для сложных условий эксплуатации в зданиях. Даже в этом случае основание на объекте должно быть выполнено правильно. Качественный трансформатор не может компенсировать плохое состояние пола, недостаточный дренаж или заблокированный доступ для технического обслуживания.

Вентиляция часто ухудшается из-за работ других подрядчиков

Тепловые проблемы на объекте не всегда вызваны перегрузкой. Очень часто установленный трансформатор работает в помещении, которое уже не соответствует первоначальным расчётным условиям вентиляции. Механические воздуховоды перенаправляются, добавляются перегородки, кабельные лотки пересекают воздушный поток или устанавливается акустическая обработка без повторного расчёта сопротивления воздушному потоку. К началу пусконаладочных работ помещение всё ещё выглядит завершённым, но фактически трансформатор получает воздух через суженное отверстие.

Это особенно важно для компактных подстанций, подвальных электрощитовых и реконструируемых помещений в эксплуатируемых зданиях. Проектировщики могут предусмотреть достаточный объём помещения на чертежах, но после завершения строительных, HVAC- и противопожарных работ фактические условия меняются. Ошибка заключается не только в недостаточном объёме воздуха. Неудачная схема циркуляции воздуха столь же вредна. Если горячий воздух не может покинуть верхнюю зону помещения, вокруг трансформатора возникает локальная рециркуляция тепла, и превышение температуры становится выше ожидаемого даже при умеренном профиле нагрузки.

Практическая проверка на объекте проста: необходимо проверять не только размер вентиляционных отверстий, но и весь путь воздуха от впуска до выпуска после завершения монтажа всеми смежными подрядчиками. В высотных зданиях и транспортных узлах, где трансформаторы могут размещаться глубоко внутри центра нагрузки для снижения потерь в кабелях, такая проверка становится важнее, чем ожидают многие команды. Именно поэтому для внутренних распределительных пунктов часто выбирают сухие модели с низким уровнем шума и отсутствием необходимости в техническом обслуживании, однако помещение всё равно должно иметь реалистичный путь отвода тепла.

Проблемы с заземлением редко очевидны при передаче объекта

Ошибки заземления часто остаются незаметными, поскольку система нормально включается под напряжение. Проблема становится видимой только тогда, когда ток короткого замыкания, наведённое напряжение, воздействие молнии или электромагнитные помехи выявляют слабое соединение между корпусом трансформатора, оболочкой, бронёй кабеля и сетью заземления подстанции. На проектах с несколькими подрядчиками ответственность за заземление часто распределена между разными участниками. Одна команда заземляет корпус трансформатора, другая — кабельный лоток, третья завершает работы в помещении. В результате система может быть технически соединена, но плохо согласована.

Проблема заключается не только в соблюдении требований безопасности. Плохое заземление также может осложнить работу защитных устройств и привести к недостоверным результатам испытаний при вводе в эксплуатацию. На объекте часто обнаруживаются соединения, которые механически затянуты, но загрязнены краской, оксидом или имеют плохую контактную поверхность. Визуально аккуратной точки заземления недостаточно. Важны целостность контакта, прокладка проводника и соответствие проекту системы заземления.

Это особенно актуально для объектов, подверженных грозовой активности, а также для мест, где надёжность сети важнее минимальной стоимости монтажа. Jiangsu Shengda Power Equipment Co., Ltd. производит трансформаторы в соответствии со строгими системами контроля качества и международными стандартами, однако даже оборудование с высокими характеристиками стойкости к короткому замыканию или воздействию молнии зависит от правильного заземления на объекте, чтобы работать надлежащим образом. Именно качество монтажа определяет, будут ли эти конструктивные преимущества действительно доступны в эксплуатации.

Ошибки в обеспечении зазоров начинаются с подхода «главное, что помещается»

Одно из наиболее дорогостоящих заблуждений на объекте — путать физическую возможность размещения с правильными монтажными зазорами. Трансформатор можно переместить в помещение и всё равно установить неправильно. Необходимо сохранять доступ сбоку для обслуживания, радиус изгиба кабелей, расстояние для отвода тепла, пространство для открывания дверей, место для снятия панелей и безопасную рабочую зону. После заполнения помещения распределительными щитами, шинопроводами и кабельными лестницами любое из этих требований может быть нарушено.

Такое часто происходит на городских проектах, где электрощитовые уменьшают, чтобы высвободить полезную площадь. Трансформатор может оказаться слишком близко к стене или другому источнику тепла. В установках с сухими трансформаторами иногда считают, что отсутствие изоляционного масла автоматически означает меньшие требования к пространству во всех отношениях. Это необоснованное предположение. Огнестойкость и пригодность для установки внутри здания не отменяют необходимости в доступе, тепловых зазорах и соблюдении правил безопасного монтажа.

Поэтому хорошее руководство по монтажу распределительного трансформатора должно включать вопрос: можно ли будет проверять, очищать, испытывать оборудование и повторно затягивать кабельные соединения после размещения всего окружающего оборудования? Если ответ неочевиден, компоновка ещё не завершена.

Влияние влаги и пыли обычно недооценивают одновременно

Персонал на объекте часто рассматривает влагу и пыль как отдельные проблемы, однако во многих распределительных помещениях они усиливают друг друга. Строительная пыль, промышленные частицы или морские загрязнения оседают на поверхностях изоляции. При повышении влажности или появлении конденсата загрязнение становится более токопроводящим и труднее удаляется. Это изменяет характеристики изоляции и увеличивает риск поверхностного перекрытия, особенно если после передачи объекта уборка выполняется недостаточно качественно.

Это важно для доков, электростанций, старых подстанций, находящихся на реконструкции, и транспортных объектов, где двери часто открываются и трудно контролировать загрязнение воздуха. В таких условиях инженеры часто отдают предпочтение оборудованию с влагостойкостью, пылестойкостью и стабильными характеристиками работы внутри помещений. Сухой трансформатор SCB18 является одним из примеров оборудования, подходящего для мест с высокими требованиями к противопожарной защите и сложными условиями эксплуатации внутри помещений, включая высотные здания, аэропорты, железнодорожные станции, а также некоторые взрывоопасные или пожароопасные среды, если общая схема монтажа допускает такую конфигурацию.

Однако соответствие оборудования условиям эксплуатации не отменяет необходимости соблюдать правила хранения. Трансформатор, доставленный на объект слишком рано и оставленный без защиты, с открытой для осмотра упаковкой, которая затем не была надлежащим образом восстановлена, может впитать влагу или накопить пыль ещё до завершения монтажа. Многие проблемы при вводе в эксплуатацию начинаются именно в промежутке между доставкой и подачей напряжения.

Оконцевание кабелей и фактическую нагрузку необходимо проверить перед завершением работ

Ещё одна типичная ошибка — предположение, что если номинальная мощность трансформатора соответствует проекту, схема подключения автоматически будет приемлемой. Реальные условия на объекте сложнее. Маршрут прокладки кабелей может измениться, обозначение фаз может быть утрачено при передаче работ между несколькими участниками, а фактическое распределение нагрузки может отличаться от первоначальных ожиданий. Именно здесь качество монтажа соприкасается с эксплуатационными характеристиками.

Особое внимание требуется, когда трансформатор питает смешанные нагрузки, такие как приводы HVAC, лифтовые системы, освещение и коммерческие розетки в одном здании. Гармоники, колебания нагрузки и необходимость резервирования для расширения могут изменить тепловой режим даже без превышения номинальной мощности. Персонал на объекте не должен ограничиваться проверкой момента затяжки и испытаниями изоляции. Необходимо также проверить, питает ли установленный трансформатор тот профиль нагрузки, к которому помещение и кабельная система фактически были подготовлены.

Клиенты часто обращают внимание на этот момент уже после начала эксплуатации: трансформатор был выбран правильно, так почему же в помещении температура выше ожидаемой или почему доступ для технического обслуживания уже затруднён? Обычно ответ заключается не в одном серьёзном дефекте, а в совокупности небольших монтажных компромиссов, каждый из которых считался допустимым.

Что необходимо проверить перед подачей напряжения

Перед передачей объекта наиболее полезная проверка не должна сводиться к работе с документацией. Необходимо пройти по объекту и проверить, что изменилось по сравнению с предусмотренными условиями монтажа. Следует обратить внимание на заблокированный воздушный поток, незавершённый дренаж, сомнительную непрерывность заземления, уменьшенные зазоры для технического обслуживания, скопление пыли и признаки воздействия влаги. Также необходимо убедиться, что смежные строительные работы действительно завершены и что последующие изменения не ухудшат вентиляцию или доступ.

Для производителей с широкой линейкой трансформаторов, включающей масляные модели с низкими потерями, сухие трансформаторы, компактные подстанции, трансформаторы с аморфным сплавом и оборудование с переключением ответвлений под нагрузкой, правильная рекомендация по монтажу всегда зависит от места установки трансформатора, а не только от его номинальных характеристик. Таков практический вывод из каждого качественного руководства по монтажу распределительного трансформатора: большинство предотвратимых отказов начинается с предположений об условиях объекта, которые не были проверены достаточно тщательно. Один час, потраченный на проверку фактического помещения, реальных зазоров и фактического воздействия окружающей среды, обычно экономит гораздо больше времени, чем требует.
