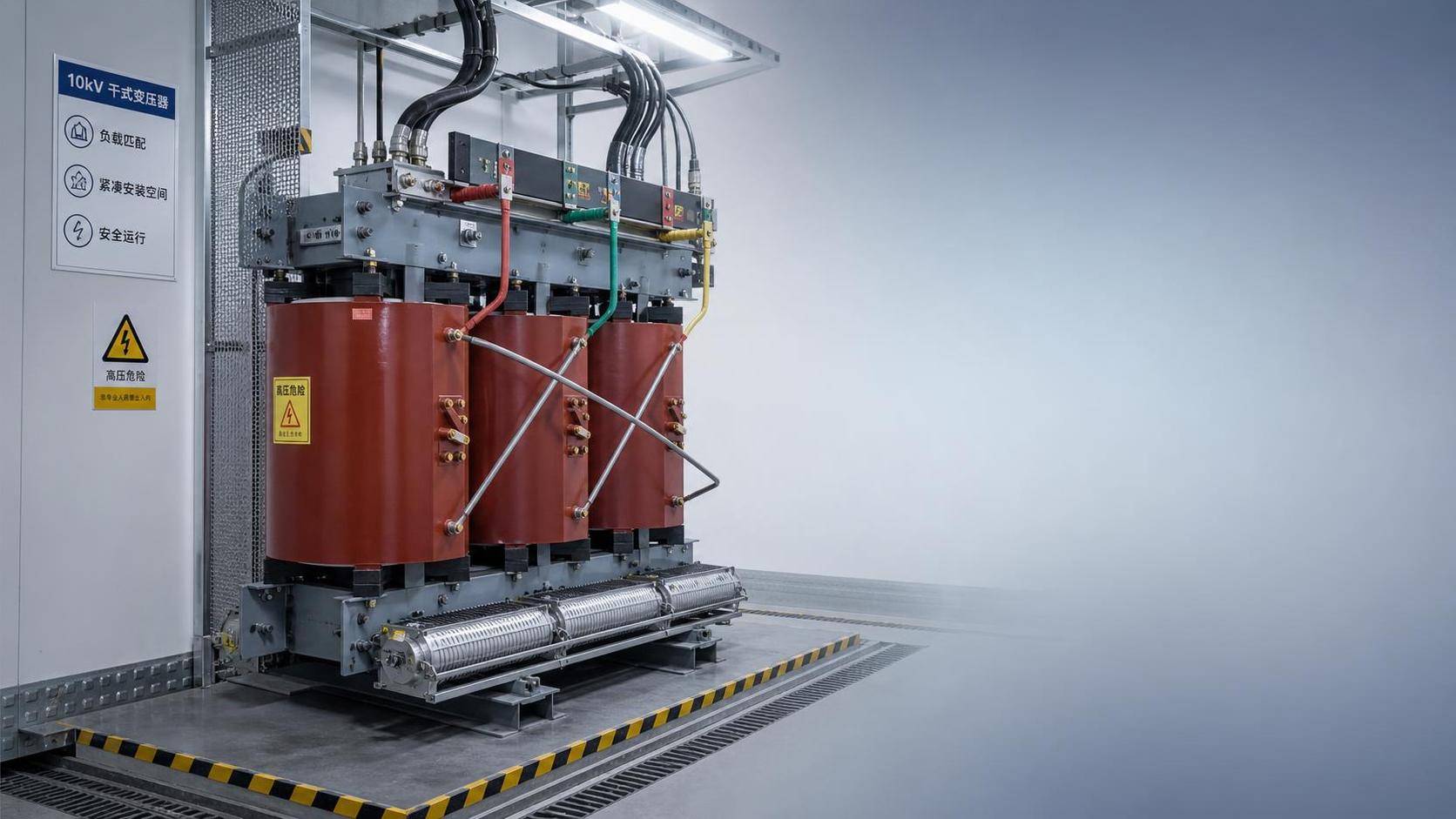

Почему выбор трансформатора 10 кВ обычно определяется нагрузкой, а не только данными на паспортной табличке

Выбор трансформатора 10 кВ кажется простым, пока проект не переходит от однолинейной схемы к фактическим условиям объекта. Класс напряжения уже может быть определён, однако это не отвечает на практические вопросы, от которых зависят эффективная работа оборудования, соответствие ограничениям места установки и стабильность эксплуатации в течение многих лет. При технической оценке основная работа начинается с анализа трёх взаимосвязанных факторов: профиля нагрузки, пространства для установки и требований безопасности.

Распространённая ошибка заключается в том, что выбор трансформатора рассматривается как простое сопоставление мощности в кВА. Если ожидаемая потребность составляет 800 кВА, некоторые специалисты сразу выбирают установку на 1000 кВА и считают задачу решённой. В действительности характер нагрузки так же важен, как и номинальная мощность. Трансформатор, обслуживающий относительно стабильную промышленную нагрузку в дневное время, оценивается иначе, чем трансформатор, питающий лифты, системы HVAC, зарядное оборудование или коммерческое здание со смешанной нагрузкой и резкими суточными пиками. Один и тот же трансформатор 10 кВ может быть технически приемлемым в обоих случаях, однако один из вариантов может обеспечить меньшие потери, больший тепловой запас или более удобное техническое обслуживание.

Начинайте с профиля нагрузки, поскольку он определяет почти все последующие решения

Когда инженеры обсуждают профиль нагрузки, они интересуются не только общей подключённой нагрузкой. Им необходимо понять, как трансформатор будет фактически эксплуатироваться: будет ли он большую часть времени работать с небольшой нагрузкой, будут ли пиковые нагрузки кратковременными или продолжительными, вероятно ли наличие гармоник и действительно ли возможно будущее расширение либо это лишь приблизительное предположение. Эти сведения влияют не только на выбор мощности, но и на выбор между масляным и сухим исполнением, требования к охлаждению и допустимую структуру потерь.

Трансформатор с небольшой нагрузкой и длительными периодами простоя нельзя оценивать так же, как трансформатор, работающий большую часть дня почти с номинальной нагрузкой. В первом случае более важными становятся потери холостого хода, поскольку они возникают всякий раз, когда трансформатор находится под напряжением. Во втором случае больше внимания следует уделить нагрузочным потерям и тепловым характеристикам. Поэтому специалисты по технической оценке всё чаще выходят за рамки первоначальной цены покупки и сравнивают эксплуатационные характеристики оборудования на протяжении всего жизненного цикла.

Именно здесь начинают иметь значение материалы и технология магнитопровода. Для проектов, в которых приоритетом являются низкие потери холостого хода, может рассматриваться сухой трансформатор с магнитопроводом из аморфного сплава. Например, сухой трансформатор типа SCBH15 оснащён магнитопроводом из аморфного сплава, а заявленные потери холостого хода на 75% ниже значения, установленного GB/T10228. Это не означает, что данное решение автоматически подходит для любого применения трансформатора 10 кВ, однако в системах с длительным пребыванием под напряжением и умеренной средней нагрузкой такие характеристики могут существенно изменить расчёт эксплуатационных затрат.

Кратковременная перегрузка — ещё один аспект, который часто обсуждается слишком поверхностно. Некоторые предприятия считают, что если трансформатор способен выдерживать периодические пики, то выбранное решение является достаточным. Однако более важными являются вопросы о частоте возникновения таких пиков, температуре окружающей среды и способности системы охлаждения работать с ними без ускоренного старения изоляции. Если ожидается, что сухой трансформатор будет периодически сталкиваться с резкими скачками нагрузки, тепловой запас и способность рассеивать тепло необходимо проверять более тщательно, чем это позволяет простая оценка средней нагрузки.

Пространство для установки — это не только ограничение строительной части

Ограничения по пространству часто выявляются на поздних этапах проекта, после общего согласования электрической схемы. К этому моменту они становятся источником компромиссов. Трансформаторная камера с ограниченной площадью, затруднёнными вентиляционными каналами, небольшой высотой потолка или сложным доступом к оборудованию может изменить практическую целесообразность решения даже при приемлемых электрических параметрах.

В зданиях с высокой плотностью размещения, особенно в коммерческих комплексах, больницах, объектах с большим объёмом обработки данных или при модернизации городских промышленных объектов, сухие трансформаторы часто выбирают из-за отсутствия необходимости в системах удержания масла и большей пригодности для установки внутри помещений. Однако само понятие «сухой трансформатор» слишком широко, чтобы на его основании завершать оценку. Повышение температуры в помещении, организация воздушного потока, ограничения по уровню шума и доступ для технического обслуживания — всё это влияет на способность выбранного оборудования работать надлежащим образом. Даже технически надёжный трансформатор может оказаться неудачным решением для проекта, если планировка помещения не обеспечивает достаточного зазора для отвода тепла или безопасного осмотра.

Шум также всё чаще учитывается при анализе пространства, хотя многие специалисты не ожидают этого. На подстанциях, расположенных рядом с жилыми или постоянно используемыми зонами, школами, медицинскими учреждениями, офисными башнями или объектами смешанного назначения, шум трансформатора может стать проектным ограничением, а не второстепенной характеристикой. Низкий уровень шума важен не только для комфорта: он может уменьшить необходимость в дополнительной акустической обработке и без того ограниченных электротехнических помещений. Для некоторых современных сухих трансформаторов уровень шума указывается примерно на 5–15 децибел ниже национального стандарта GB/T10088, при этом в характеристиках продукции также упоминается JB/T10088-2016. Такое значение следует рассматривать как технический показатель, а не как абстрактное рекламное преимущество, поскольку оно напрямую влияет на конструкцию ограждений и интеграцию оборудования на объекте.

Требования безопасности часто определяют тип трансформатора раньше, чем показатели эффективности

Требования безопасности при выборе трансформатора 10 кВ обычно связаны с пожарной безопасностью, условиями установки, воздействием на персонал и требованиями к непрерывности электроснабжения. В общественных помещениях или объектах с высокой плотностью присутствия людей выбор часто быстро склоняется в сторону сухих трансформаторов, поскольку они устраняют связанные с маслом риски пожара и утечек, характерные для традиционного масляного оборудования. Это не означает, что сухие установки универсально лучше. Это означает, что профиль рисков объекта может сузить перечень приемлемых вариантов ещё до начала оптимизации стоимости.

Опытные специалисты обращают внимание на разрыв между формальным соответствием требованиям и эксплуатационной пригодностью. Трансформатор может соответствовать необходимым стандартам и при этом плохо подходить для среды с коррозионно-активным воздухом, пылью, недостаточной вентиляцией или высоким уровнем токов короткого замыкания. Безопасность не ограничивается одним сертификатом или результатом одного испытания. Она включает стабильность изоляции, поведение при повышении температуры, контроль частичных разрядов, а также способность длительно выдерживать электрические и механические нагрузки.

Именно здесь дисциплина производителя имеет большее значение, чем формулировки в рекламном буклете. Jiangsu Shengda Power Equipment Co., Ltd. строит производство трансформаторов на основе возможностей в области R&D, контроля технологических процессов, систем инспекции и соответствия стандартам, включая GB1094.1-2-1996 и GB/T6451-2008, а также сертификации ISO9001. Для технического специалиста это важно, поскольку стабильные системы управления качеством снижают неопределённость в областях, которые сложно проверить после установки: качестве изготовления обмоток, стабильности технологического процесса изоляции и надёжности заводских испытаний.

Практический способ предварительного отбора вариантов до детального сравнения

На начальном этапе выбора полезно оценивать кандидатов с помощью практического набора вопросов:

• Является ли нагрузка преимущественно стабильной, преимущественно периодической или ожидается её поэтапный рост?
• Будет ли трансформатор много часов находиться под напряжением при небольшой нагрузке, из-за чего потери холостого хода станут более значимыми с экономической точки зрения?
• Предусмотрена ли установка внутри помещения, ограничено ли пространство или расположена ли установка рядом с зонами пребывания людей, где критически важны пожарная безопасность и контроль шума?
• Являются ли гармоники, влияние пуска двигателей или повторяющиеся перегрузки частью нормального режима работы?
• Имеет ли проект приоритетом снижение объёма технического обслуживания на протяжении всего срока службы оборудования?

Эти вопросы обычно позволяют быстрее сузить круг вариантов, чем сравнение названий моделей. Они также делают обсуждение с поставщиками более продуктивным, поскольку оценка смещается от общих заявлений к соответствию конкретным условиям проекта.

Где специалисты по технической оценке часто неправильно оценивают компромиссы

Одно из распространённых заблуждений заключается в предположении, что вариант с наивысшей заявленной эффективностью автоматически является лучшим проектным решением. Показатели эффективности требуют контекста. Установка с отличными характеристиками низких потерь может явно оправдать себя в системе, непрерывно находящейся под напряжением, однако соотношение затрат и выгод может измениться, если продолжительность работы, средняя нагрузка или условия размещения отличаются от первоначальных предположений.

Другая ошибка — чрезмерная концентрация на текущем спросе при недооценке будущих изменений режима эксплуатации. Если вероятно добавление на предприятии или в здании нелинейных нагрузок, оборудования, выделяющего тепло, или систем с высокой потребляемой мощностью, консервативным решением может быть не самый мощный трансформатор, а установка с лучшими тепловыми характеристиками, более высокой стойкостью к токам короткого замыкания и более стабильными изоляционными свойствами в долгосрочной перспективе.

Требования к техническому обслуживанию также часто упрощают. Некоторые сухие модели выбирают отчасти потому, что при нормальных условиях эксплуатации они поддерживают работу без технического обслуживания, что может иметь большое значение для объектов, где периоды отключения редки или доступ к оборудованию затруднён. В таком контексте привлекательность заключается не только в удобстве. Речь идёт о сокращении эксплуатационных перерывов и снижении зависимости от регулярного вмешательства.

Почему характеристики конкретного изделия важны после определения общего направления

После принятия общего решения определяющим уровнем становятся детальные характеристики изделия. При оценке сухого трансформатора следует обращать внимание на характеристики частичных разрядов, повышение температуры, способность выдерживать перегрузку при заданных условиях охлаждения, а также реализацию системы контроля температуры и защиты. Эти факторы гораздо непосредственнее влияют на надёжность, чем общее обозначение «высокая производительность».

Например, некоторые современные сухие трансформаторы семейства SCBH15, SCB10 и SCB13 ориентированы на низкий уровень частичных разрядов, эффективное рассеивание тепла и высокую стойкость к короткому замыканию. Технические данные связанного изделия указывают возможность работы при нагрузке 150% от номинальной в условиях воздушного охлаждения, а также меньшие потери по сравнению с сопоставимыми сухими трансформаторами SCB13 и снижение потерь холостого хода более чем на 30% по сравнению с моделью SCB10. Это не единственные важные показатели, однако именно такие данные помогают специалистам отличить трансформатор, который просто соответствует чертежу, от оборудования, которое лучше отвечает условиям эксплуатации.

Лучший результат выбора достигается соответствием трансформатора логике эксплуатации проекта

Правильный выбор трансформатора 10 кВ заключается не столько в поиске наиболее впечатляющих характеристик, сколько в соответствии поведения оборудования логике эксплуатации проекта. Если нагрузка неравномерна, необходимо изучить рабочий цикл. Если помещение ограничено, следует рассматривать требования к охлаждению и уровню шума как исходные проектные параметры, а не как вопросы, решаемые в последнюю очередь. Если на объекте действуют строгие требования пожарной безопасности или ограничения, связанные с пребыванием людей, именно они должны определять предварительный список вариантов на раннем этапе.

Такой подход обычно приводит к более обоснованным решениям. Он также снижает риск распространённой ситуации, когда приобретается трансформатор, правильный с электрической точки зрения, но неудобный в эксплуатации. Для технической оценки это и является главным критерием: важно не то, можно ли задать параметры установки, а то, сможет ли она обслуживать систему без предотвратимых потерь, рисков и компромиссов на объекте в течение всего срока службы.
