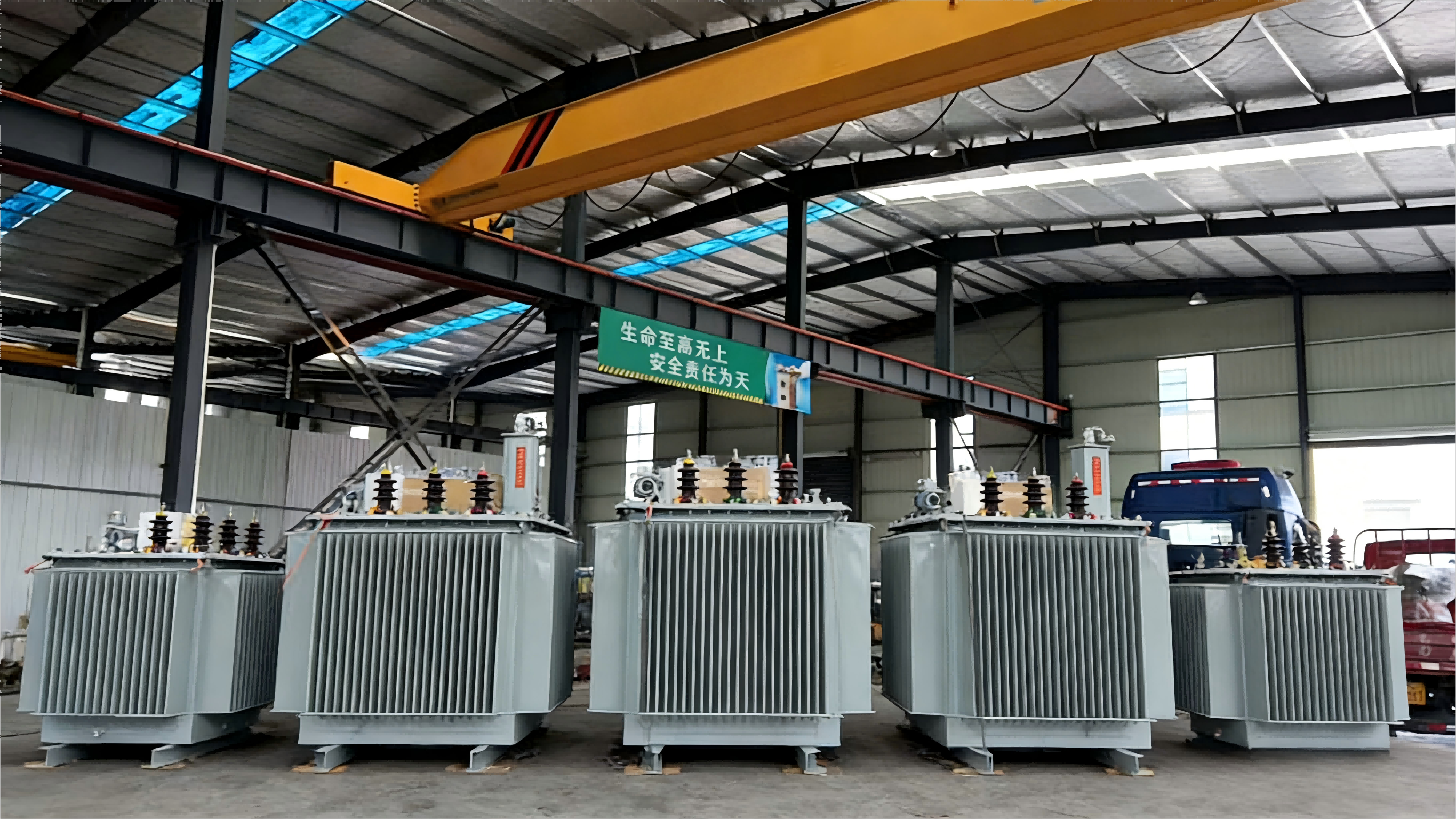

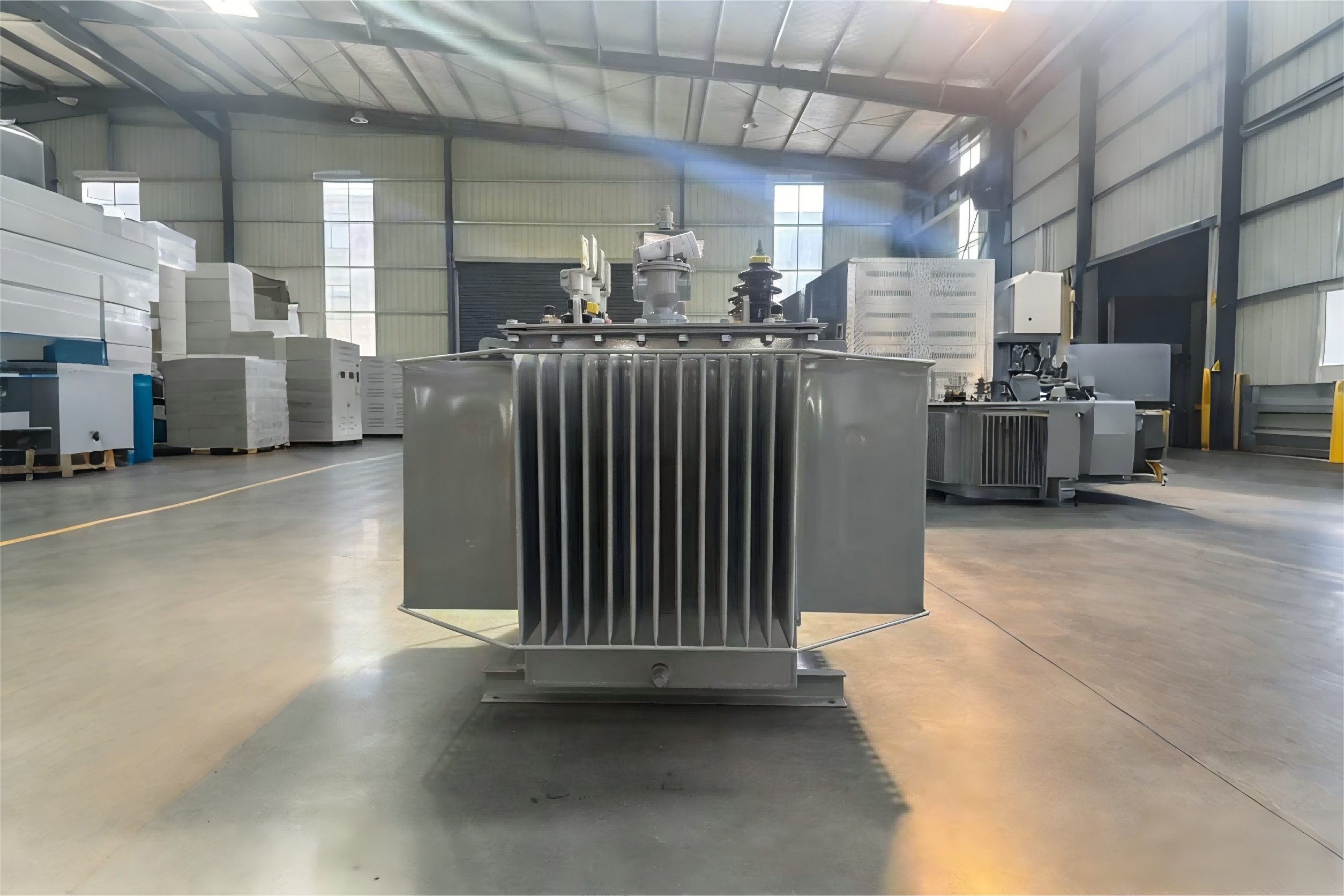

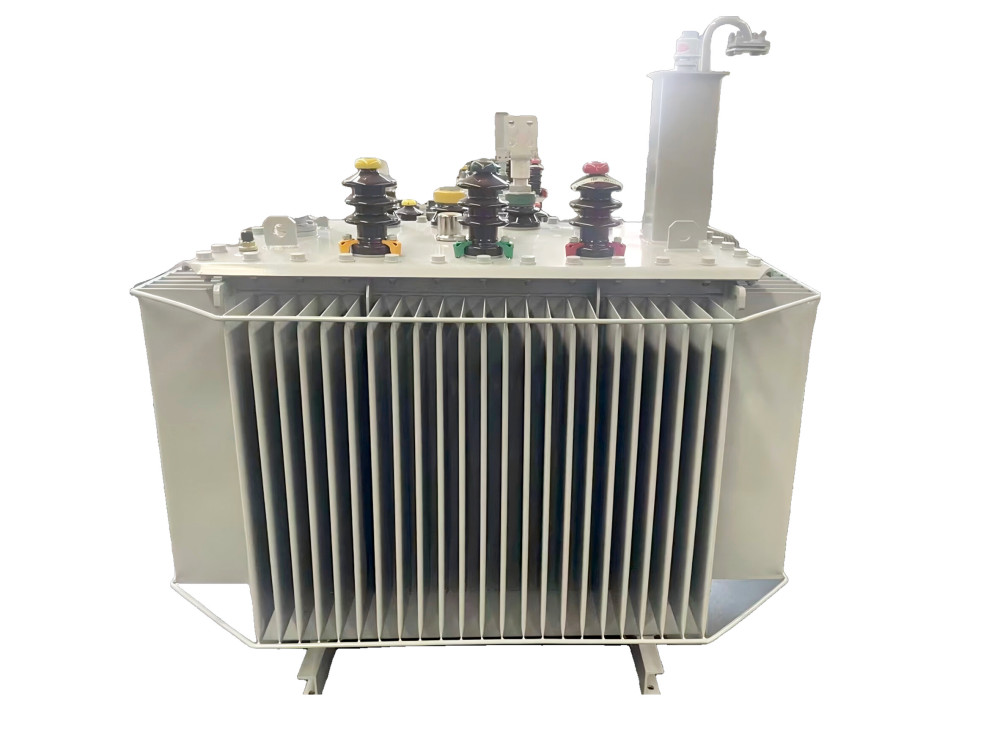

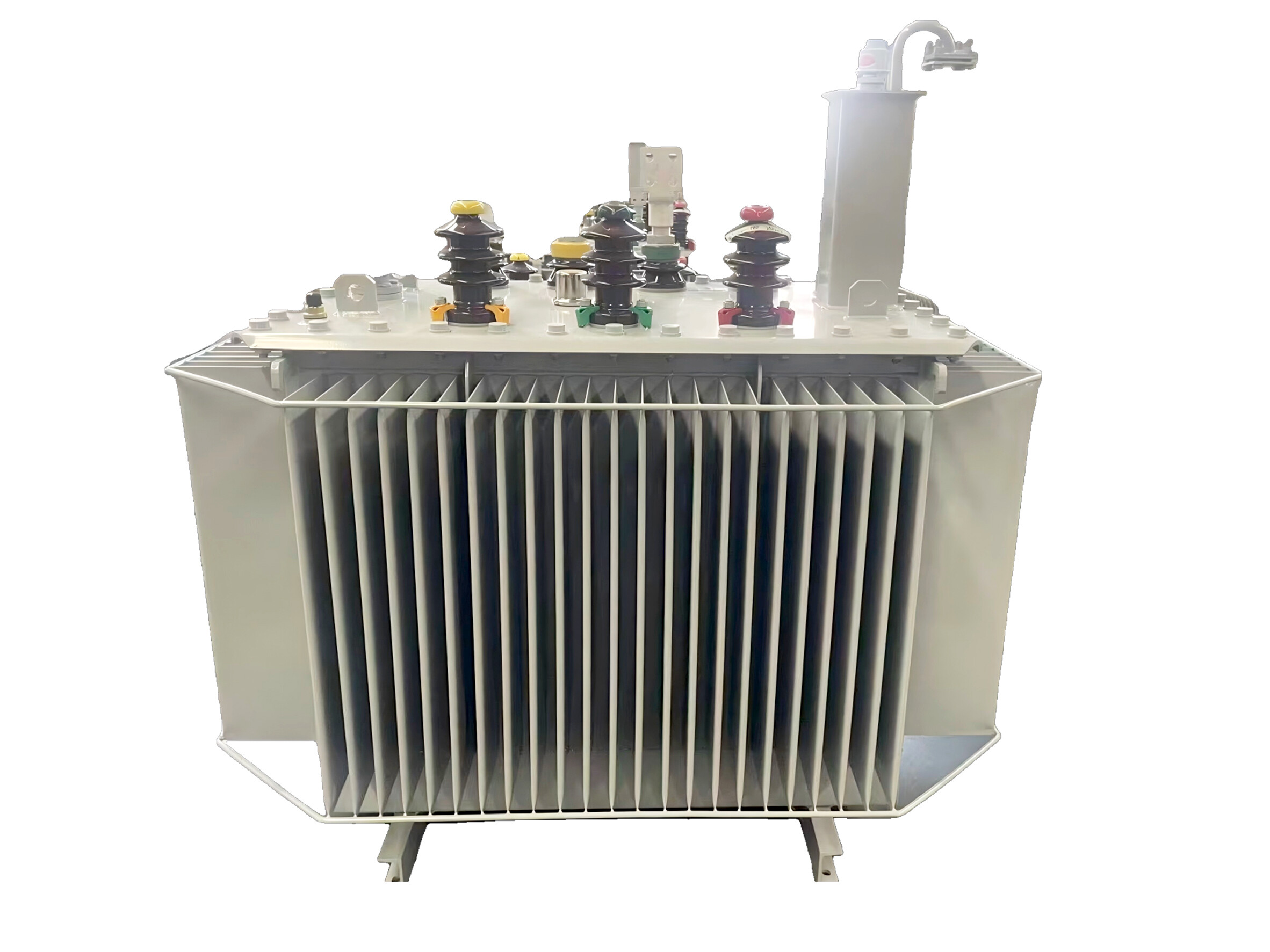

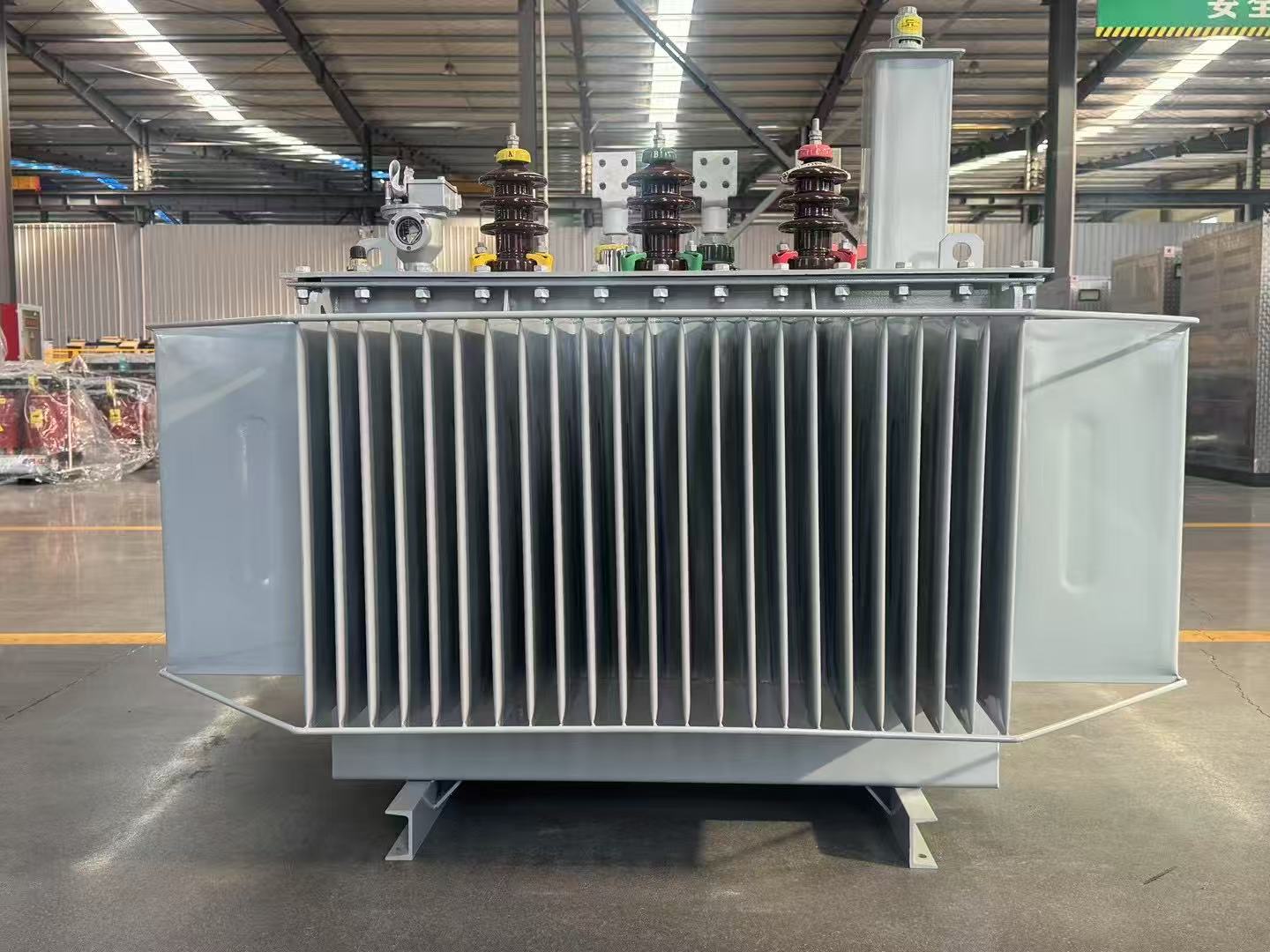

Серия S22 Масляные силовые трансформаторы

Name: Серия S22 Масляные силовые трансформаторы
SKU: -1

Энергосберегающий, энергоэффективный масляный трансформатор класса 1 — это новый тип энергосберегающего трансформатора, разработанный на основе стандарта GB20052-2020. Наша компания достигла цели снижения потерь холостого хода и шума за счёт оптимизации и инноваций в конструкции сердечника и обмотки, а также благодаря исследованиям и применению новых материалов и технологий, сочетая собственные инновации с внедрением передовых технологий. Это продукт, разработанный самостоятельно.

283180711@qq.com

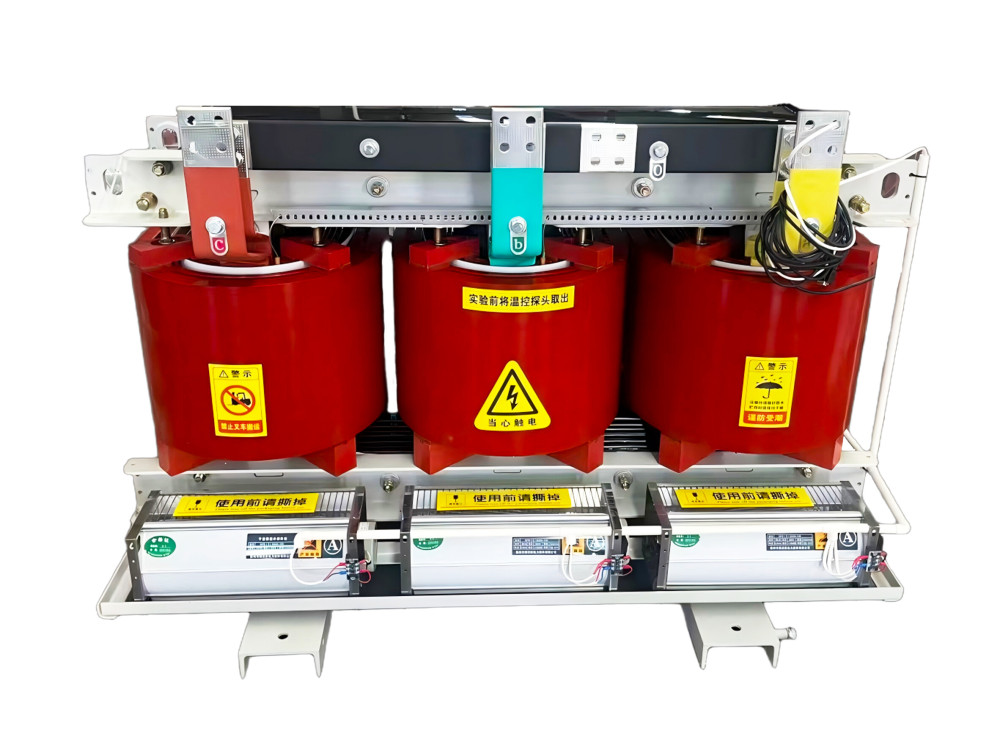

Предыдущая:Сухой трансформатор типа SCB10

Следующая:S20 Серия масляных силовых трансформаторов

Описание продукта

Уровень шума снижен в среднем на 20% по сравнению с действующим национальным стандартом JB/T10088-2016, а уровень производительности продукции достиг передового уровня в Китае.

Параметры производительности масляного трансформатора класса энергоэффективности 1 (английская версия)

Модель	Номинальная мощность (KVA)	Маркировка соединения	Комбинация напряжений (KV)			Потери холостого хода (W)	Потери DY под нагрузкой (W)	Потери YY под нагрузкой (W)	Ток холостого хода (%)	Импеданс короткого замыкания (%)
			Высокое напряжение	Диапазон регулировки	Низкое напряжение
S22-M-30/10-NX1	30	Yyn0 или Dyn11	10.5、10、6.3、6	±5% или ±2×2.5%	0.4	65	455	430	1.5	4.0
S22-M-50/10-NX1	50					80	655	625	1.3
S22-M-63/10-NX1	63					90	785	745	1.2
S22-M-80/10-NX1	80					105	945	900	1.2
S22-M-100/10-NX1	100					120	1140	1080	1.1
S22-M-125/10-NX1	125					135	1360	1295	1.1
S22-M-160/10-NX1	160					160	1665	1585	1.0
S22-M-200/10-NX1	200					190	1970	1870	1.0
S22-M-250/10-NX1	250					220	2300	2195	0.9
S22-M-315/10-NX1	315					270	2760	2630	0.9
S22-M-400/10-NX1	400					330	3250	3095	0.8
S22-M-500/10-NX1	500					385	3900	3710	0.8
S22-M-630/10-NX1	630					460	4460		0.6	4.5
S22-M-800/10-NX1	800					560	5400		0.6
S22-M-1000/10-NX1	1000					665	7415		0.6
S22-M-1250/10-NX1	1250					780	8640		0.5
S22-M-1600/10-NX1	1600					940	10440		0.5
S22-M-2000/10-NX1	2000					1085	13180		0.4	5.0
S22-M-2500/10-NX1	2500					1280	13360		0.4	5.0
