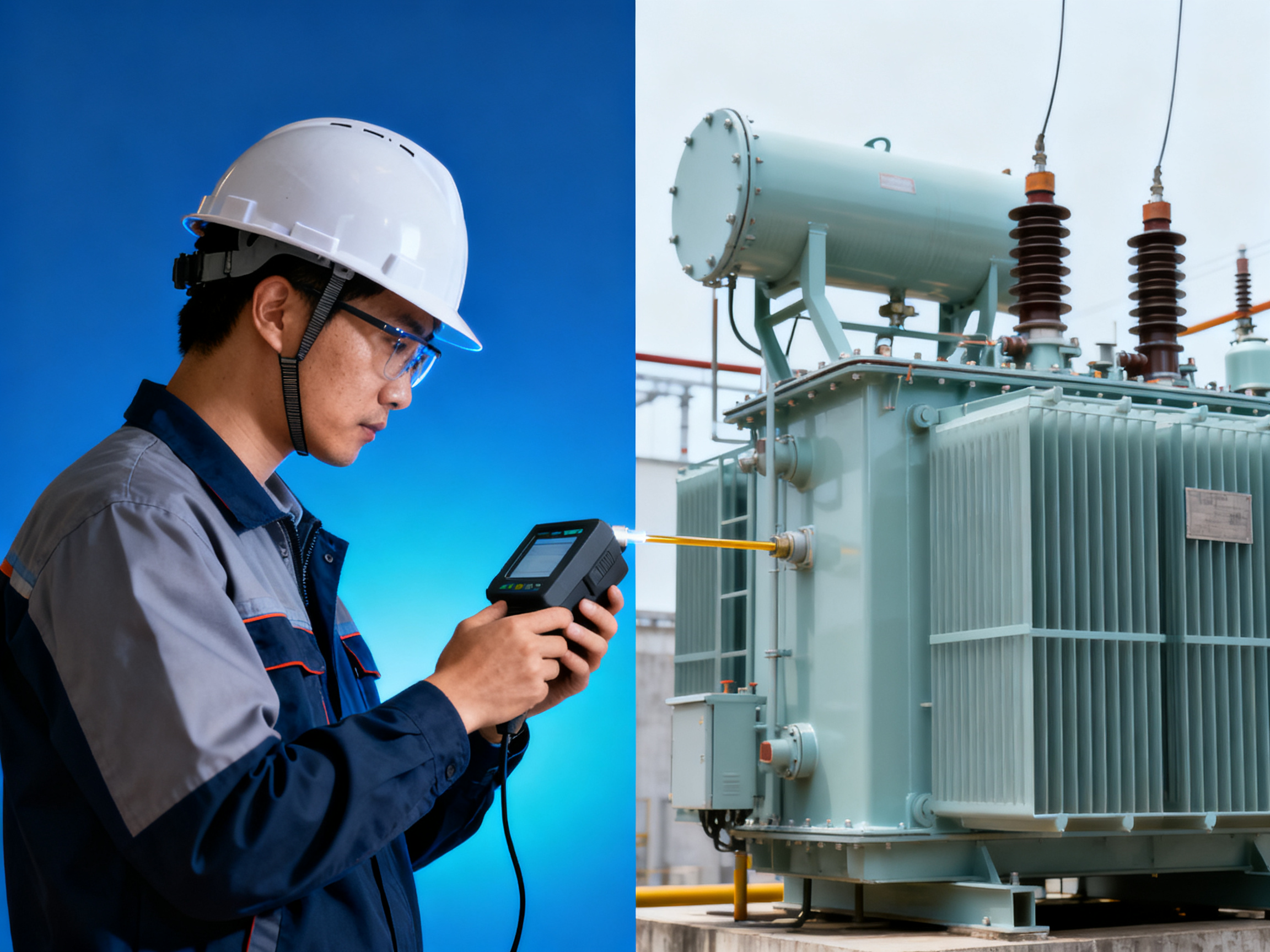

Правильная установка масляных трансформаторов критически важна для безопасности эксплуатации и долговечности, однако распространенные ошибки могут привести к дорогостоящим отказам. Это руководство раскрывает наиболее частые ошибки монтажа — от неправильного обращения с маслом до недостаточного заземления — и предлагает практические решения, которые помогут руководителям проектов, специалистам по закупкам и лицам, принимающим решения, избежать этих ловушек. Независимо от того, курируете ли вы новую установку или обслуживаете существующее оборудование, понимание этих ключевых аспектов обеспечит оптимальную работу ваших масляных трансформаторов на протяжении всего срока службы.

1. Неправильное обращение с маслом во время установки

Одним из самых критических аспектов установки масляного трансформатора является правильное управление маслом. Распространенные ошибки включают:

• Отсутствие проверки электрической прочности масла перед заполнением (стандарты IEC 60156 рекомендуют ≥30 кВ для новых трансформаторов)
• Превышение максимального содержания влаги (обычно 10-15 ppm для минерального масла)
• Недостаточная фильтрация при заполнении маслом, приводящая к загрязнению частицами
• Неправильная температура масла при заполнении (идеальный диапазон: 20-40°C)

Решение: внедрите комплексный протокол управления маслом, включающий предварительные испытания, контролируемую скорость заполнения (макс. 3-5 м/с) и мониторинг параметров масла в реальном времени. Всегда поддерживайте правильный уровень масла с допуском ±5% от указанного на паспортной табличке.

2. Недостаточное основание и выравнивание

Согласно исследованиям CIGRE, ошибки структурной поддержки составляют 23% преждевременных отказов трансформаторов. Критические ошибки установки включают:

• Недостаточная прочность фундамента (должен выдерживать 1,5x вес трансформатора)
• Неправильный учет сейсмических факторов (особенно в зонах 3+ и выше)
• Отсутствие учета теплового расширения (минимальный зазор 10 мм со всех сторон)
• Неправильное выравнивание (допуск ≤3 мм/м согласно IEEE C57.12.00)

Решение: Проведите геотехнические исследования перед заливкой фундамента. Используйте лазерные инструменты выравнивания при установке и установите виброгасители для трансформаторов >5 МВА. Всегда включайте деформационные швы в бетонные основания.

3. Недостатки системы заземления

Проблемы, связанные с заземлением, вызывают 17% отказов масляных трансформаторов. Типичные ошибки установки:

• Использование проводников недостаточного сечения (минимум 25 мм² меди по IEEE 80)
• Неправильное соединение нейтральных точек
• Недостаточное сопротивление заземляющей сетки (>5 Ом для большинства установок)
• Отсутствие разделения заземления управления и силового заземления

Решение: внедрите многоточечную систему заземления с регулярно расположенными заземляющими стержнями (каждые 3-5 м). Измерьте сопротивление заземления методом падения потенциала и обработайте грунт при необходимости. Используйте экзотермическую сварку для всех критических соединений.

4. Ошибки установки системы охлаждения

Неправильная настройка системы охлаждения сокращает срок службы трансформатора на 30-40%. Распространенные ошибки:

• Блокировка ребер радиатора (требуется минимальный зазор 1 м)
• Неправильная последовательность подключения вентиляторов
• Неправильная ориентация масляного насоса (вызывает кавитацию)
• Пренебрежение установкой индикаторов потока

Решение: Тщательно следуйте схемам воздушного потока производителя. Проверьте все компоненты охлаждения индивидуально перед вводом системы в эксплуатацию. Установите мониторинг температуры с минимум 3 датчиками на каждом этапе охлаждения.

5. Ошибки ввода в эксплуатацию

Поспешный ввод в эксплуатацию приводит к необнаруженным дефектам установки. Распространенные ошибки:

• Пропуск испытаний сопротивления изоляции (минимум 1000 МОм при 20°C)
• Неполный базовый анализ растворенных газов (DGA)
• Отсутствие проверки работы переключателя ответвлений
• Пренебрежение калибровкой защитных реле

Решение: Разработайте комплексный контрольный список ввода в эксплуатацию, охватывающий все требования IEEE C57.152. Проведите как минимум 24 часа мониторинга нагрузки перед окончательным приемом. Документируйте все результаты испытаний для дальнейшего использования.

Заключение: Обеспечение долгосрочной производительности трансформатора

Правильная установка масляных трансформаторов требует тщательного внимания ко всем техническим аспектам. Избегая этих распространенных ошибок — от обращения с маслом до окончательного ввода в эксплуатацию — вы можете достичь:

• На 30-50% более длительного срока службы
• Снижения затрат на техническое обслуживание (экономия до 40%)
• Более высокой энергоэффективности (типично 99,5%+)
• Повышенной безопасности и надежности

Для критически важных установок рассмотрите возможность привлечения сертифицированных специалистов по трансформаторам, которые следуют международным стандартам, таким как IEC 60076 и серия IEEE C57. Правильная установка сегодня предотвращает дорогостоящие отказы завтра.

Свяжитесь с нашей инженерной командой по трансформаторам для получения индивидуального контрольного списка установки или обсуждения ваших конкретных требований к проекту. Наши эксперты помогут вам оптимизировать каждый этап установки и ввода в эксплуатацию масляного трансформатора.
